ABAQUS小应变分析案例:2D板锚/螺旋锚上拔模拟

本构为Tresca模型,模拟海洋岩土中饱和不排水粘土的力学行为

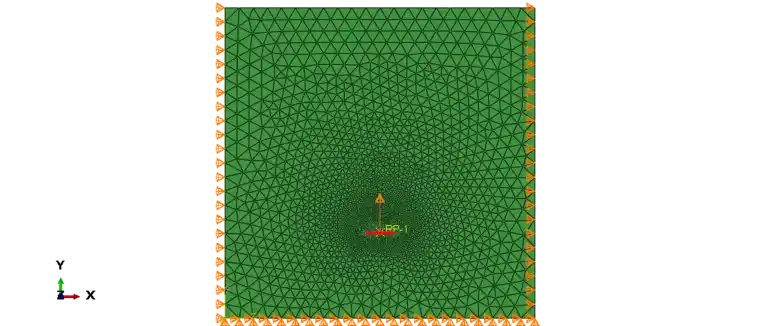

模型边界条件及锚的上拔过程图(锚为板锚Plate anchor,螺旋锚Helical anchor或螺旋桩Helical pile):

ABAQUS 小应变分析(例1) 2D板锚或螺旋锚的上拔的图1



锚上提取的力位移曲线:

ABAQUS 小应变分析(例1) 2D板锚或螺旋锚的上拔的图2

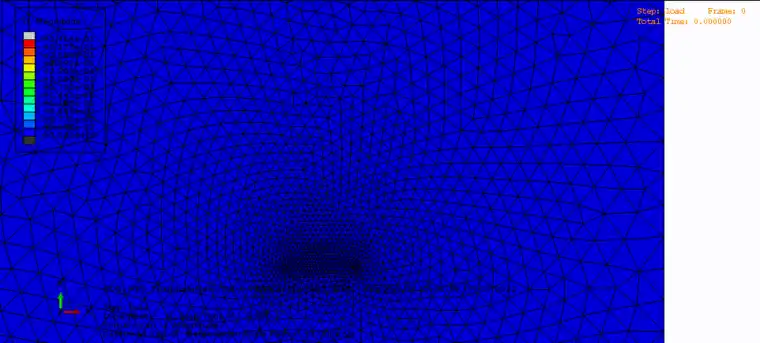

锚上拔动态示意图:

ABAQUS 小应变分析(例1) 2D板锚或螺旋锚的上拔的图3

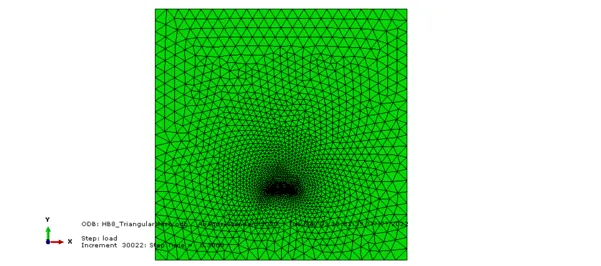

具体的模型网格划分细节:

ABAQUS 小应变分析(例1) 2D板锚或螺旋锚的上拔的图4

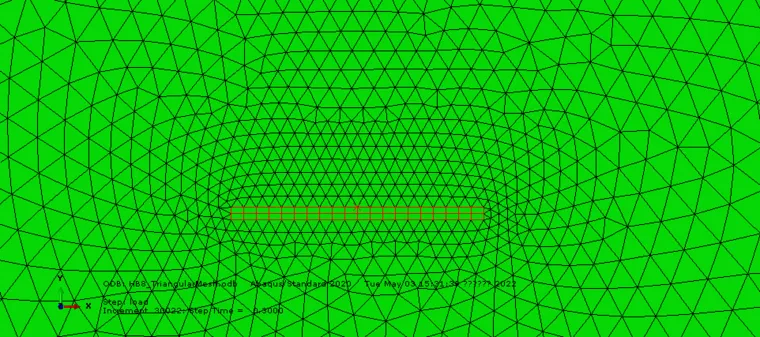

锚附近的精细化网格划分细节:

ABAQUS 小应变分析(例1) 2D板锚或螺旋锚的上拔的图5

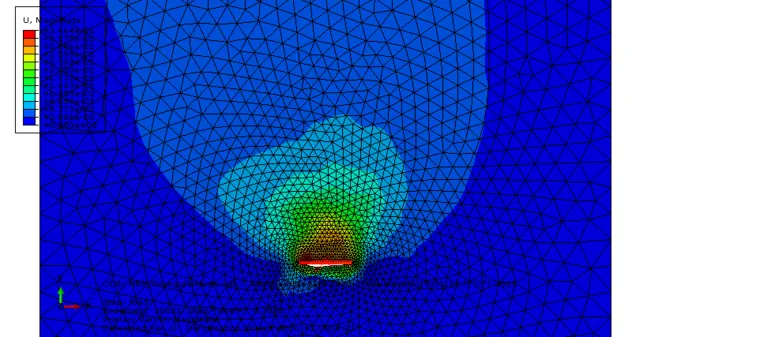

锚上拔过程中位移分布图:

ABAQUS 小应变分析(例1) 2D板锚或螺旋锚的上拔的图6



锚上拔过程中的应力分布图

ABAQUS 小应变分析(例1) 2D板锚或螺旋锚的上拔的图7
