ABAQUS小应变分析实例:各向异性复材层板振型分析

建模介绍:

1)复材层板,长30cm, 宽2cm, 厚0.5cm,共计10层的,每层厚度为0.05cm。

2)铺层角度为0度和90度交替,零度方向与长边方向相同。

边界条件:单边固支



模拟结果:

能看到固有频率、模态振型、应力、应变及位移云图

复材层板铺层角度的实现:

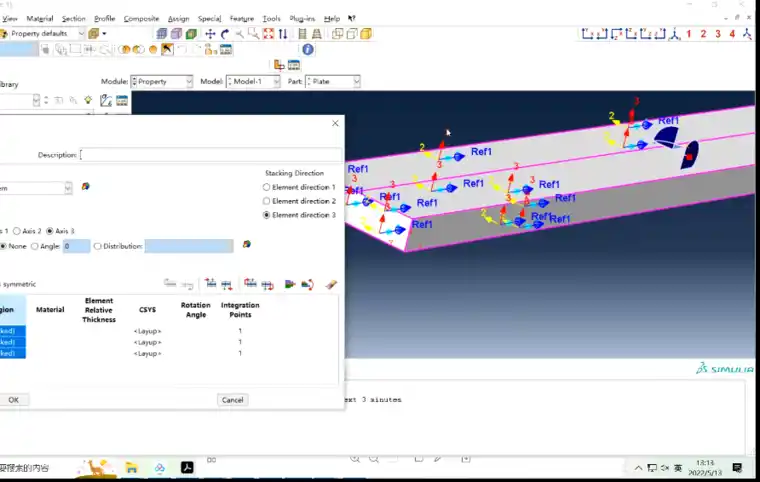

ABAQUS 小应变分析(例2) 各向异性复材层板的振型分析的图1


网格划分细节:

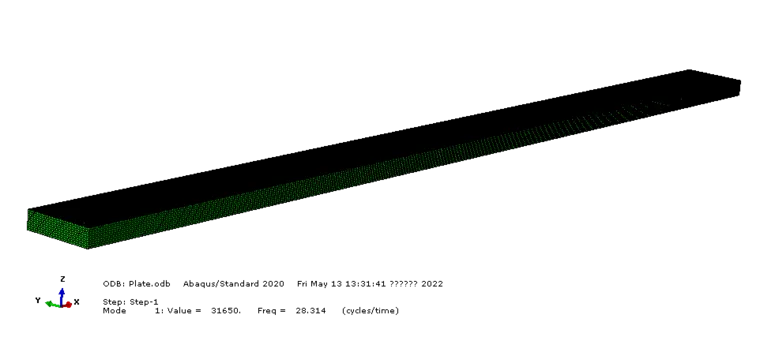

ABAQUS 小应变分析(例2) 各向异性复材层板的振型分析的图2


ABAQUS 小应变分析(例2) 各向异性复材层板的振型分析的图3


模拟结果:

(1) 前五阶振型及对应自振频率下的位移云图:

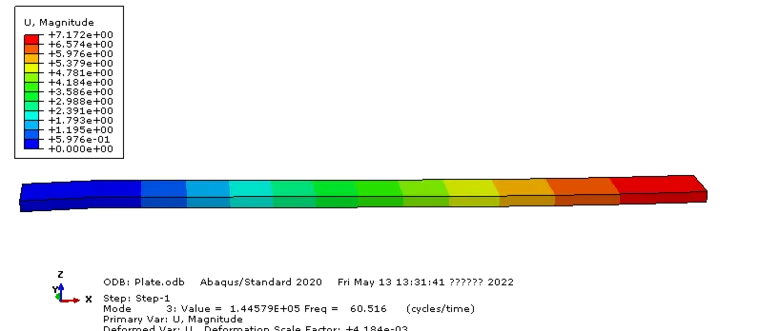

ABAQUS 小应变分析(例2) 各向异性复材层板的振型分析的图4


ABAQUS 小应变分析(例2) 各向异性复材层板的振型分析的图5


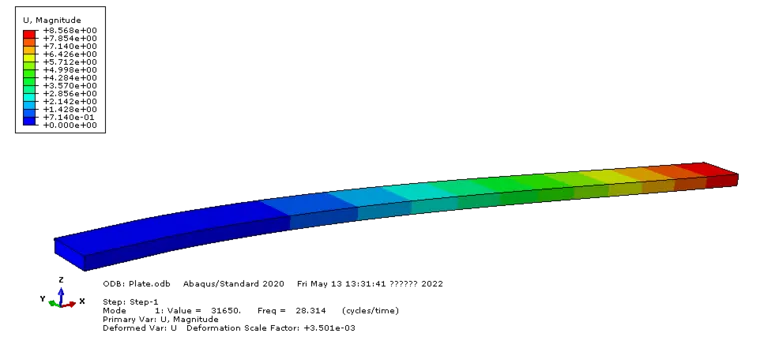

ABAQUS 小应变分析(例2) 各向异性复材层板的振型分析的图6


ABAQUS 小应变分析(例2) 各向异性复材层板的振型分析的图7


ABAQUS 小应变分析(例2) 各向异性复材层板的振型分析的图8


(2) 一阶振型下的应力云图(如需要可导出足够的阶数)

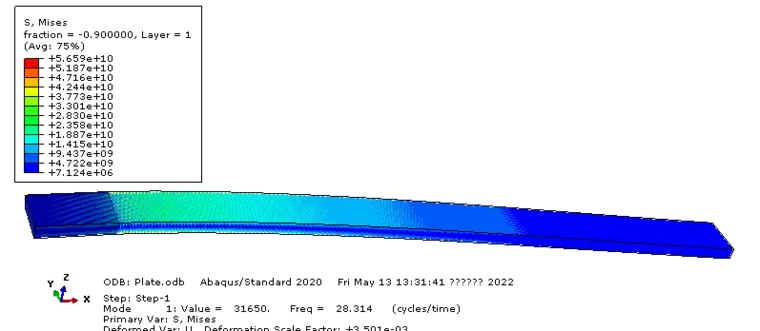

ABAQUS 小应变分析(例2) 各向异性复材层板的振型分析的图9


(3) 一阶振型下的应变云图(如需要可导出足够的阶数)

ABAQUS 小应变分析(例2) 各向异性复材层板的振型分析的图10
