ABAQUS CEL应用案例:海上开口桩贯入软粘土模拟

背景:该开口桩外径1m, 壁厚0.05m, 静压贯入软粘土深度为7.5m,模型在桩贯入所在区域采用精细化网格,总网格数约为100万,应用耦合欧拉拉格朗日法解决海上开口钢管桩贯入软粘土的大变形问题。



模型:

1)应用轴对称性,采用四分之一模型,降低模型计算量;

2)土设置为欧拉区域,材料填充部分为土体,模型顶部未被材料填充的部分为空气;

3)本构采用Tresca本构来模拟软粘土,模拟海底软粘土的饱和不排水行为;

4)模型分别提取了桩尖及桩两侧的摩擦阻力;

5)模型所附input可直接导入abaqus进行完整运算。



模型结果:

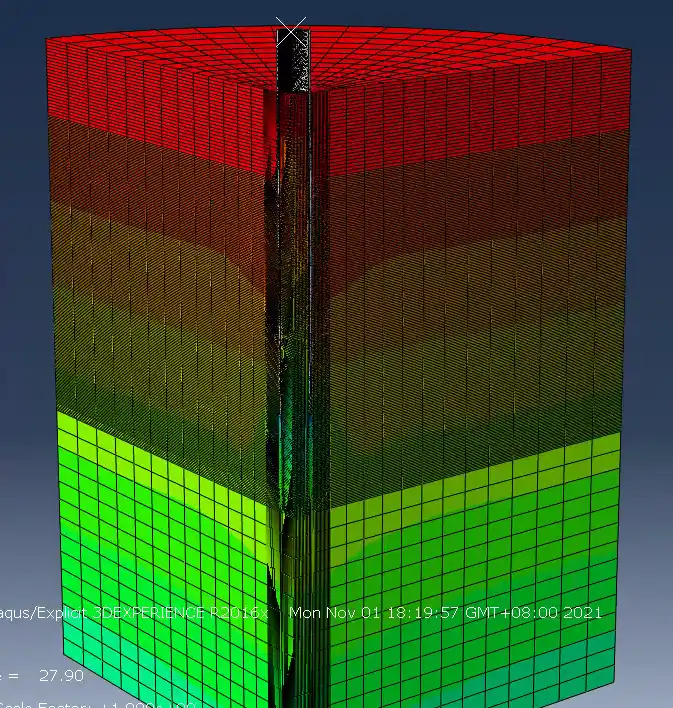

ABAQUS CEL (例8) 海上开口桩贯入软粘土的图1

图一:桩贯入后土的应力分布

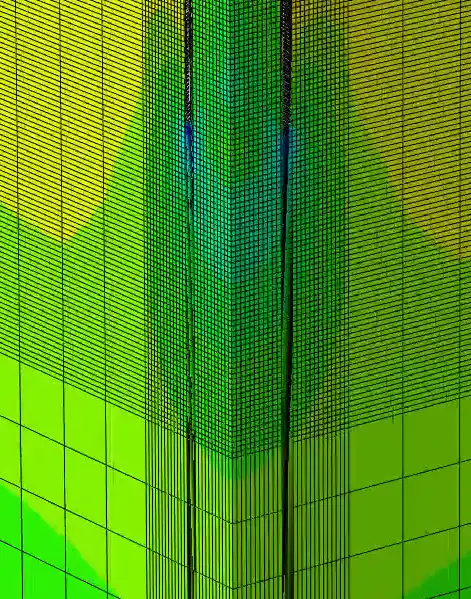

ABAQUS CEL (例8) 海上开口桩贯入软粘土的图2

图二:桩尖形成的拱作用及土的压密作用

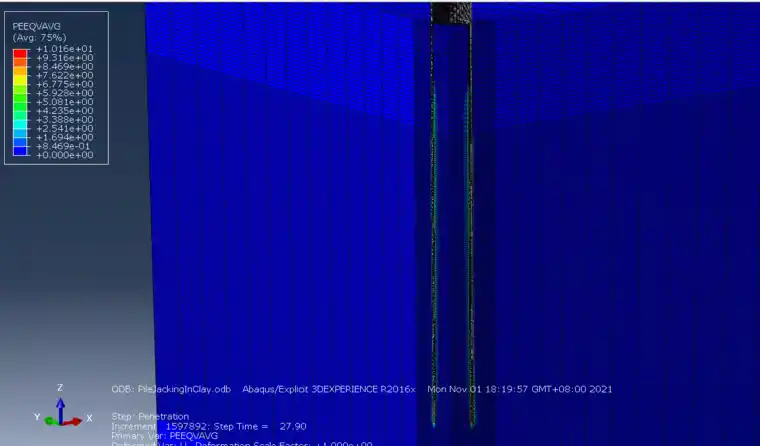

ABAQUS CEL (例8) 海上开口桩贯入软粘土的图3

图三:桩的等效塑性应变

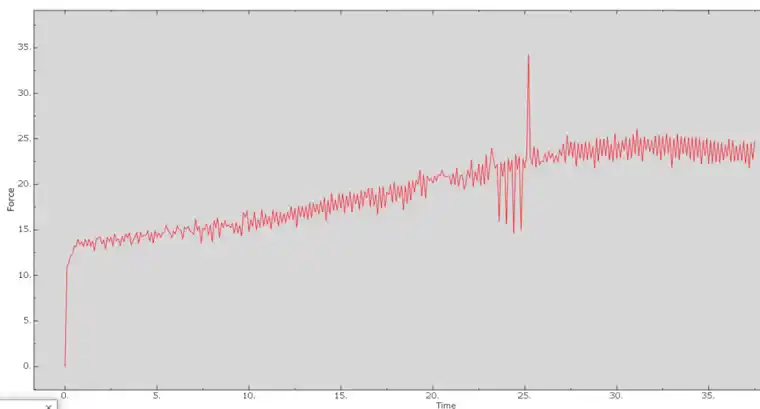

ABAQUS CEL (例8) 海上开口桩贯入软粘土的图4

图四:桩尖阻力的提取

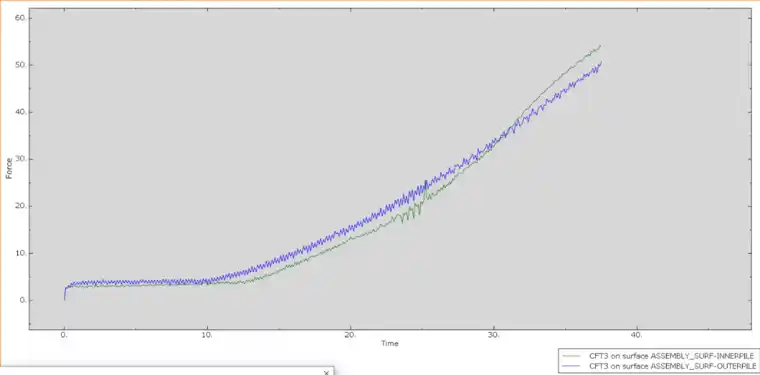

ABAQUS CEL (例8) 海上开口桩贯入软粘土的图5

图五:桩内外侧阻力的提取
