ABAQUS CEL案例7:3D岩土静力触探(CPT)贯入砂土模拟

一、模型背景

1) 3D模拟CPT贯入砂土全过程,为土体大变形模拟;

2) CPT锥角为60度,贯入速度为0.02m/s,贯入深度为10米;

3) 土本构采用摩尔库伦模型,以模拟CPT贯入砂土时土的应力应变行为。




二、模型的建立

利用轴对称性,土层和CPT都只建立90度模型:

ABAQUS CEL (例7) 3D模拟岩土静力触探(CPT)贯入砂土的图1

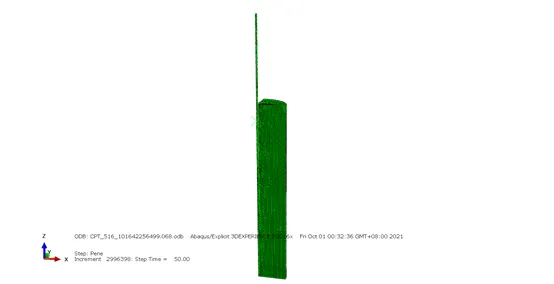

模型全貌

ABAQUS CEL (例7) 3D模拟岩土静力触探(CPT)贯入砂土的图2

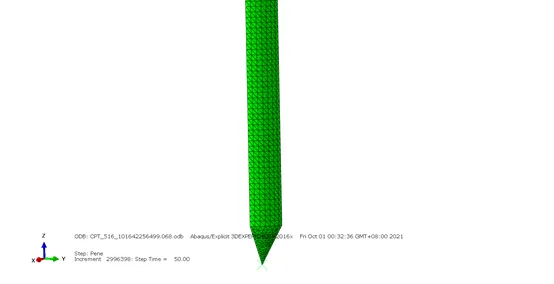

CPT的锥尖

ABAQUS CEL (例7) 3D模拟岩土静力触探(CPT)贯入砂土的图3

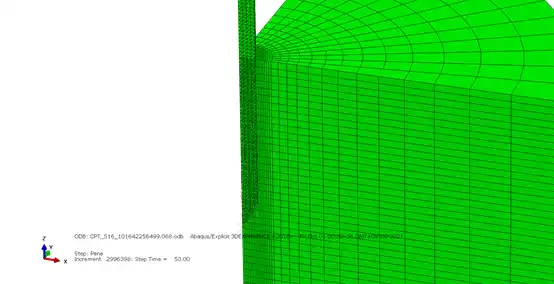

CPT与土层初始位置



三、模拟的效果
ABAQUS CEL (例7) 3D模拟岩土静力触探(CPT)贯入砂土的图4

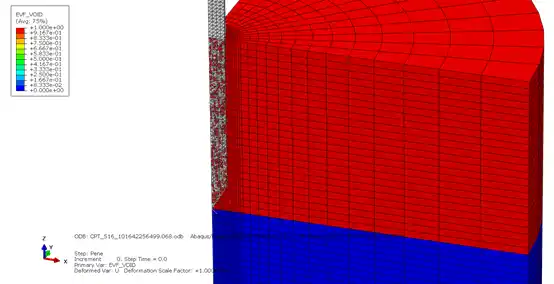

初始状态


ABAQUS CEL (例7) 3D模拟岩土静力触探(CPT)贯入砂土的图5

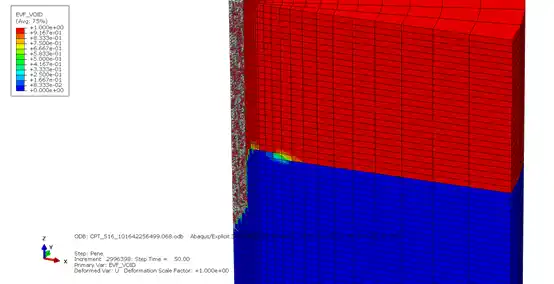

CPT贯入土层中


ABAQUS CEL (例7) 3D模拟岩土静力触探(CPT)贯入砂土的图6

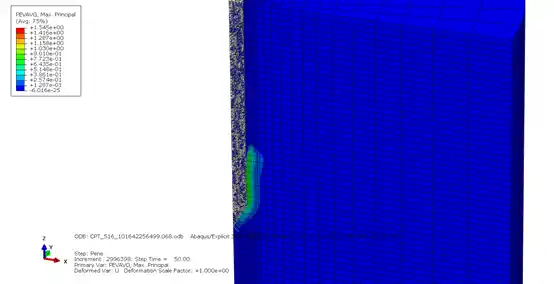

CPT贯入时的土体应变分布图


ABAQUS CEL (例7) 3D模拟岩土静力触探(CPT)贯入砂土的图7

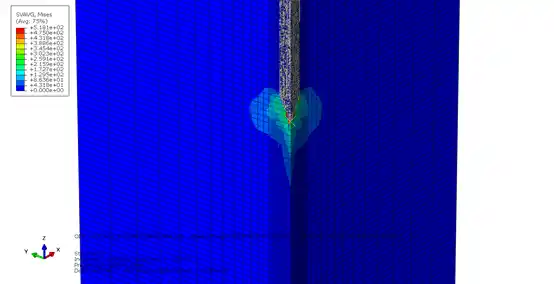

CPT贯入时的土体应力分布图


ABAQUS CEL (例7) 3D模拟岩土静力触探(CPT)贯入砂土的图8

CPT贯入时的砂土速度场流动分布图ABAQUS CEL (例7) 3D模拟岩土静力触探(CPT)贯入砂土的图9
