Abaqus CEL技术在螺旋桩贯入模拟中的应用

一、工程背景:

螺旋桩具有便于安装和抗拉拔能力极强的特点,在陆地上广泛使用,在海洋岩土工程中也具有极大的应用潜力,例如作为螺旋锚(Helical anchor)来锚固浮式风机(Offshore floating wind turbine)。



二、模型建立:

采用耦合欧拉拉格朗日法(CEL)来模拟螺旋桩贯入过程中遇到的网格畸变问题, 为土体大变形的模拟。螺旋桩处理成离散刚体,土体本构采用摩尔库伦本构模型。该模型可用于模拟砂土或均质粘土均质粘土简化为Tresca本构模型



三、最终贯入动态效果图:

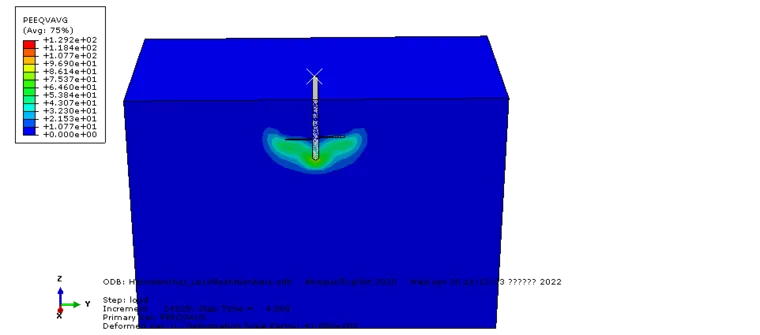

ABAQUS CEL(例11) 螺旋桩(Helical Pile)的贯入模拟的图1

图1:贯入的动态效果

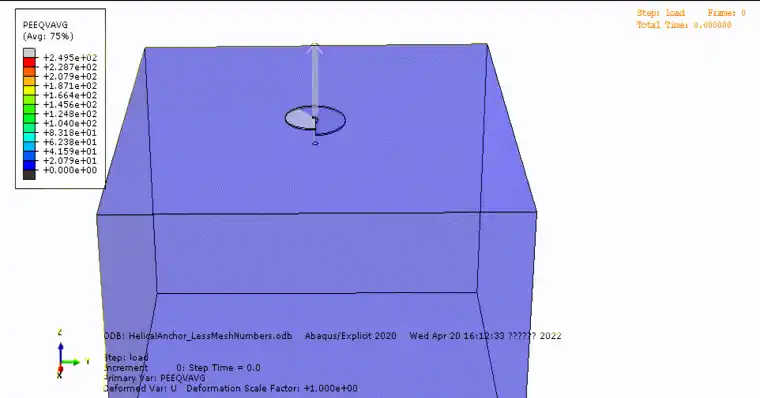

ABAQUS CEL(例11) 螺旋桩(Helical Pile)的贯入模拟的图2

图2:贯入过程中等效塑性应变的变化

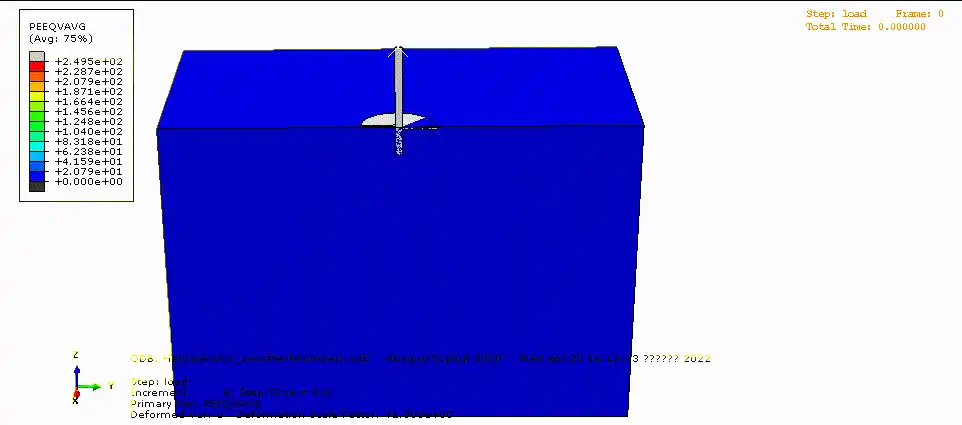

ABAQUS CEL(例11) 螺旋桩(Helical Pile)的贯入模拟的图3

图3:贯入过程中应力的变化



四、建模细节:

螺旋桩(处理成拉格朗日体)网格的划分:

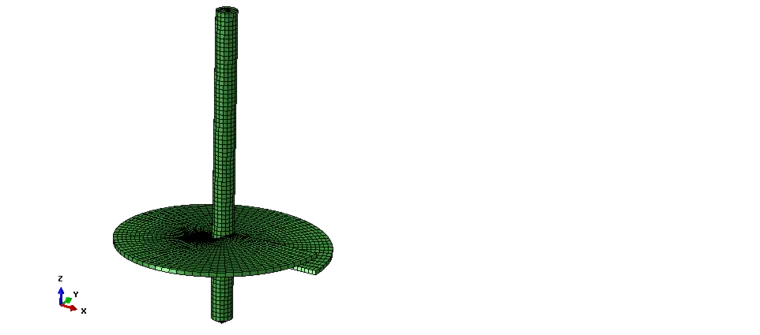

ABAQUS CEL(例11) 螺旋桩(Helical Pile)的贯入模拟的图4

图4:螺旋桩网格的划分


ABAQUS CEL(例11) 螺旋桩(Helical Pile)的贯入模拟的图5

图5:螺旋桩螺片网格的划分细节


土体处理成欧拉体,且预留出空气层以容纳螺旋桩贯入时表面土体的隆起效应:

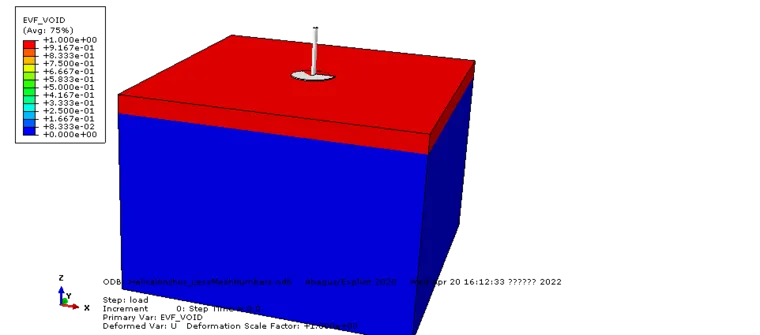

ABAQUS CEL(例11) 螺旋桩(Helical Pile)的贯入模拟的图6

图6:土体为欧拉体,蓝色部分为土颗粒,红色部分为空气层

ABAQUS CEL(例11) 螺旋桩(Helical Pile)的贯入模拟的图7

图7:半模型展示


五、静态结果展示

ABAQUS CEL(例11) 螺旋桩(Helical Pile)的贯入模拟的图8

图8:安装过程中土体的流动(蓝色部分)

ABAQUS CEL(例11) 螺旋桩(Helical Pile)的贯入模拟的图9

图9:安装过程中土体的等效塑性应变分布


ABAQUS CEL(例11) 螺旋桩(Helical Pile)的贯入模拟的图10

图10:安装过程中土体的应力分布
