Abaqus旋压模拟技术探讨

Part模块：

毛坯件为圆管，外径140mm，内径120mm，长度为40mm，旋轮与毛坯接触区域的圆角应光滑过度，旋压的深度为0.5mm。

Property模块：

毛坯件为SUS304，旋轮为离散刚体（解析刚体只能在Abaqus中创建，无法从外部导入）。

Assembly模块：

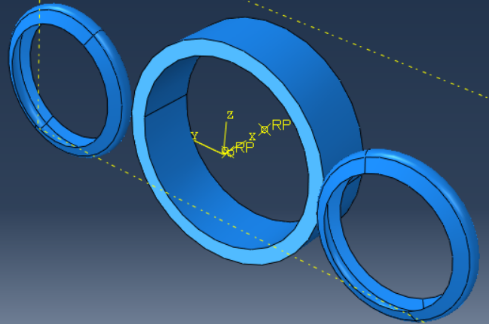

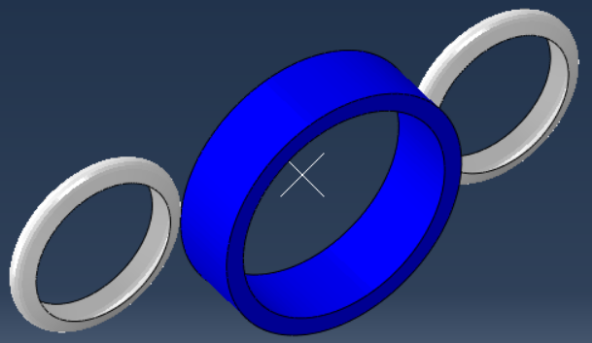

有限元模型如下图所示（尺寸是我自己编的，没有工程意义），中间为被毛坯件，两侧为旋轮（刚体），两个旋轮的RP点重合在一起，施加工况时应注意选择正确的RP点。

Step模块：

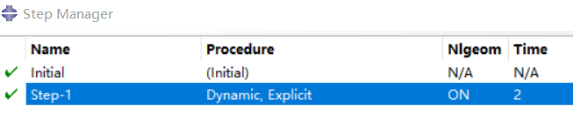

Explicit显示动力学分析，分析时间为2s。

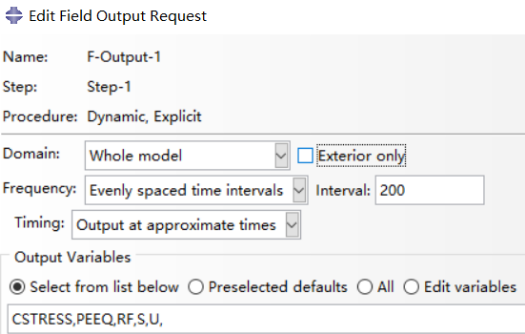

整个分析步共输出200帧（输出动画帧数的方式可以自己设置，可直接设置输出动画的帧数，也可设置输出动画帧数的时间间隔），为减少odb文件大小，可以减少场变量与历史变量的输出选项。

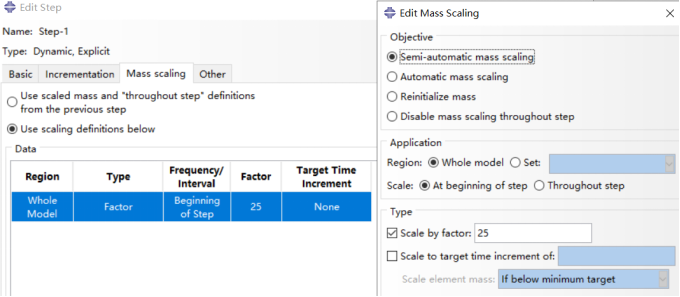

质量缩放系数为25，质量缩放常用的方式有两种，一种用质量缩放系数（放大速度为根号下的质量缩放系数），但是只能用于分析步最开始。

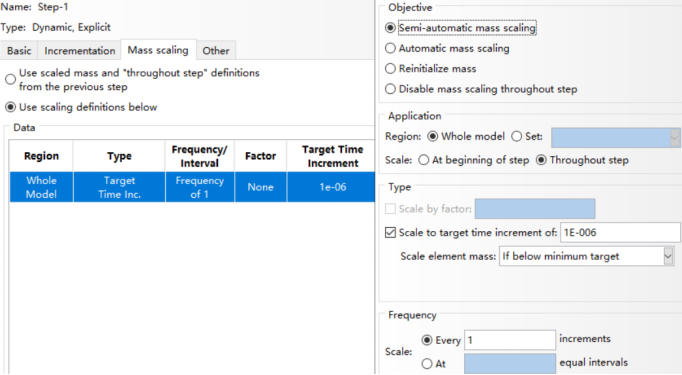

质量缩放也可以设置时间增量步长，可以用于整个分析步，设置最小的时间增量步长，当计算某一增量步时需要的时间增量步长小于设定的最小的时间增量步长时（假设为下图中的1e-6，分析时需要根据实际情况设定），将这一增量步的时间增量步长放大到这个设定值。

Interaction模块：

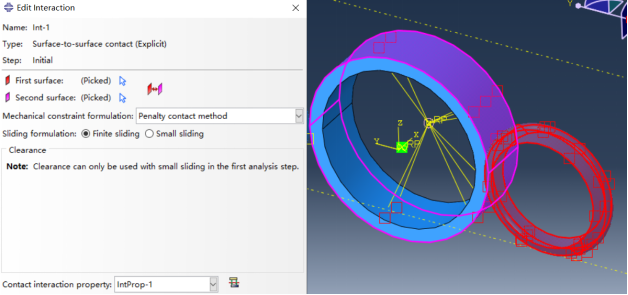

整个分析步共设置两个接触，两个旋轮分别与毛坯建立接触，接触属性为法向硬接触（Hard Contact），切向接触的摩擦系数为0.15，接触类型为罚接触（Penalty contact method），罚接触可多核并行计算。

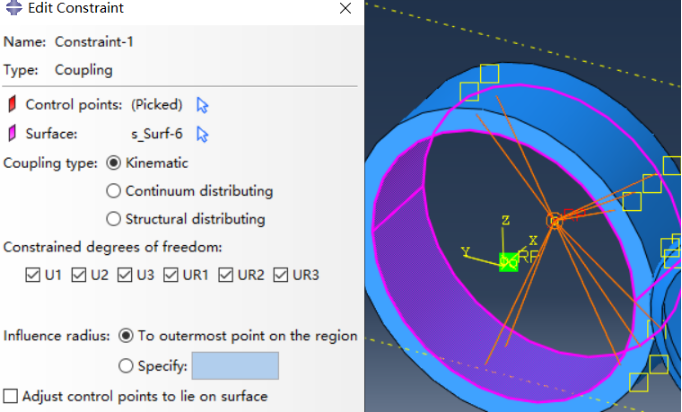

毛坯的内径Coupling到一个点上，方便施加载荷。

Load模块：

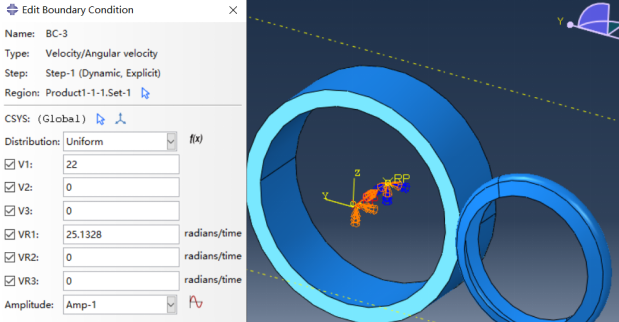

毛坯内径的Coupling点约束6个自由度，两个旋轮施加X方向的平动与转动速度（定义幅值曲线，使速度保持定值）。

Mesh模块：

正常画网格就行，网格的属性默认设置。

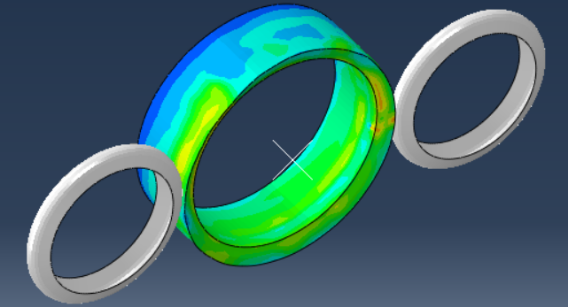

后处理模块：
