iSolver案例:铝制易拉罐单向压缩试验分析

一、模型背景

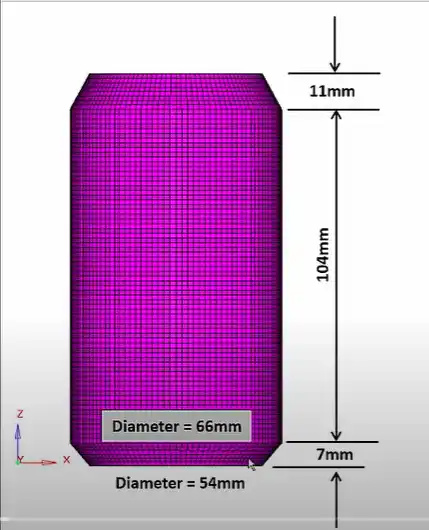

铝制易拉罐的模型尺寸如图一,壁厚为1mm,采用iSolver和Abaqus通用求解器分别求解该铝制易拉罐在单向受压情况下的应力应变分布情况。

【iSolver案例分享】铝制易拉罐的单向压缩试验的图1

图一



二、建模

模型采用的单位制为 吨、毫米、牛、秒。铝的密度取为7.85t/m3,弹性模量为215GPa,泊松比为0.33。

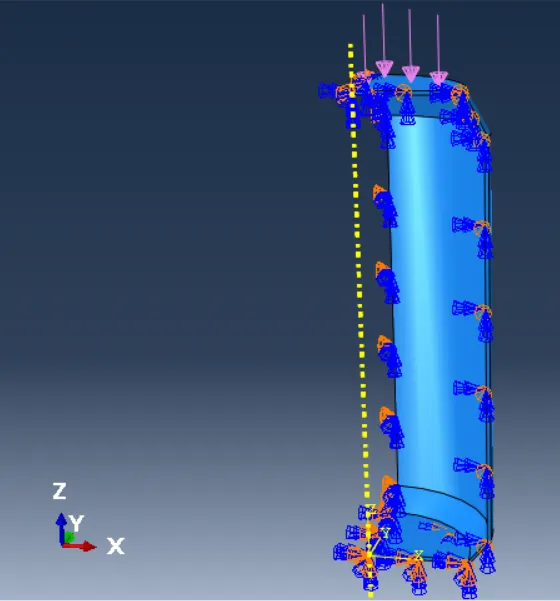

建模时,为节约计算成本,充分利用易拉罐的轴对称性建立四分之一模型。模型边界条件如图二。模型底部固定,顶部施加均布力,四分之一模型的两个侧横截面为轴对称边界。

模型的网格划分情况如图三。

【iSolver案例分享】铝制易拉罐的单向压缩试验的图2

图二


【iSolver案例分享】铝制易拉罐的单向压缩试验的图3

图三



三、Abaqus结果

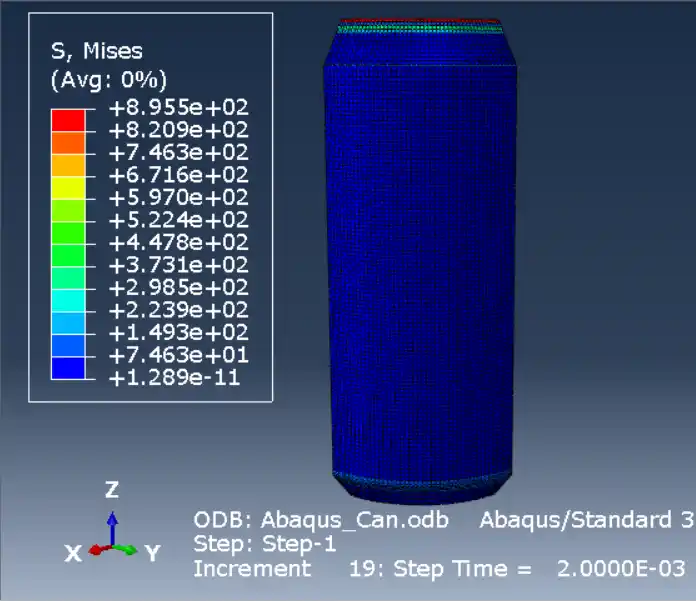

1) 易拉罐侧面应力分布图

【iSolver案例分享】铝制易拉罐的单向压缩试验的图4

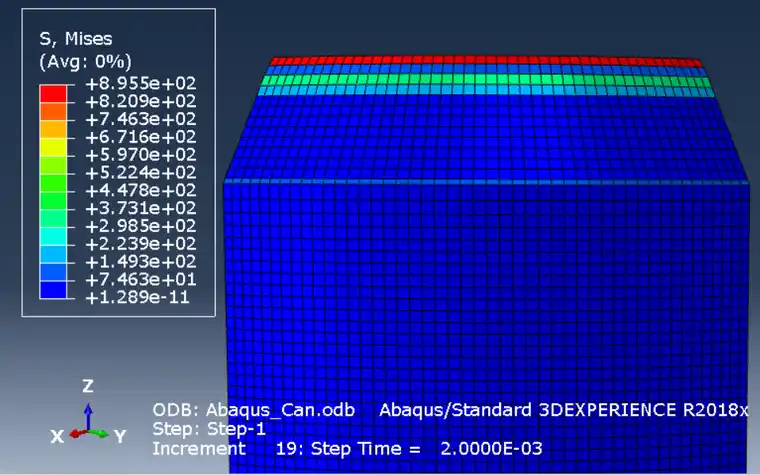

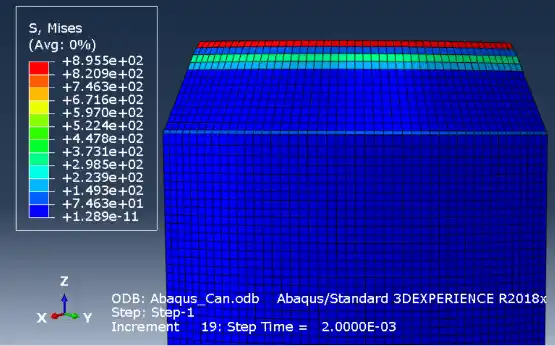

2) 易拉罐顶部应力分布图

【iSolver案例分享】铝制易拉罐的单向压缩试验的图5

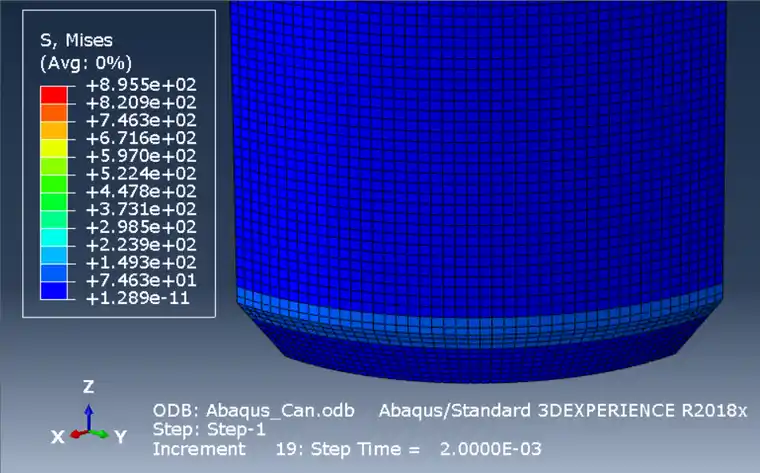

3) 易拉罐底部应力分布图

【iSolver案例分享】铝制易拉罐的单向压缩试验的图6

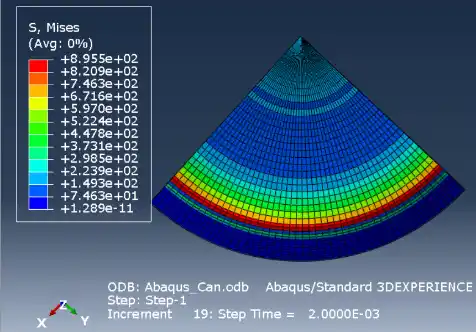

4) 易拉罐顶面应力分布图

【iSolver案例分享】铝制易拉罐的单向压缩试验的图7

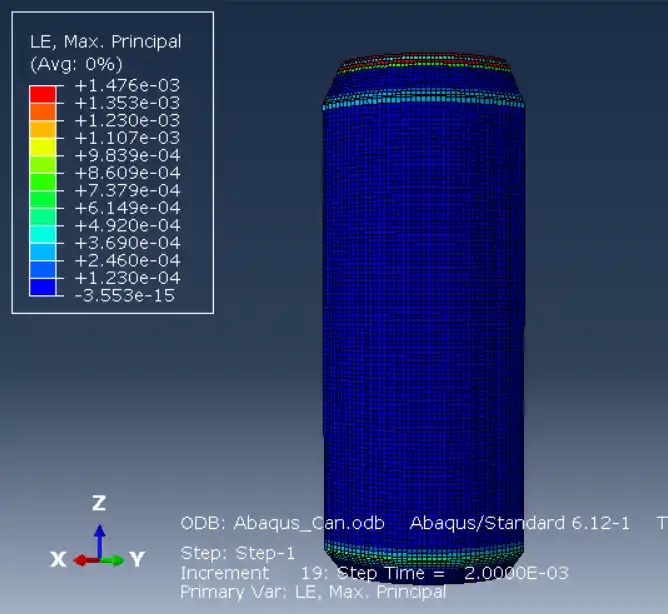

5) 易拉罐侧面应变分布图

【iSolver案例分享】铝制易拉罐的单向压缩试验的图8

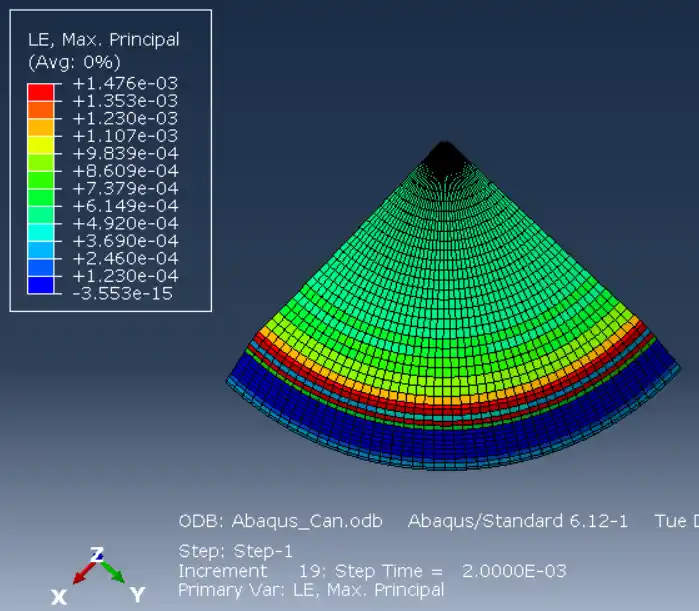

6) 易拉罐顶面应变分布图

【iSolver案例分享】铝制易拉罐的单向压缩试验的图9



四、iSolver计算

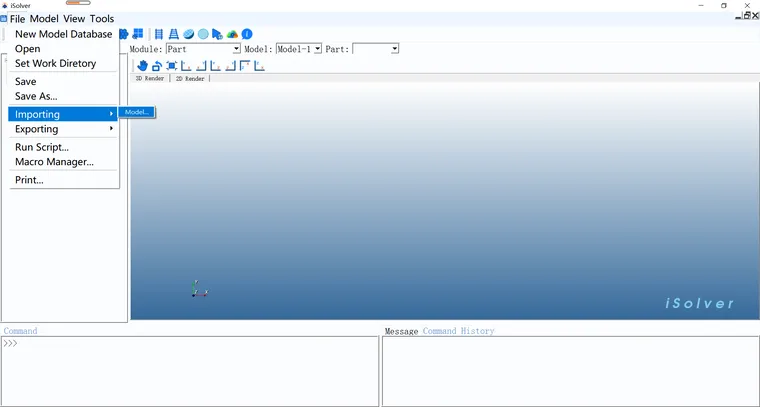

Abaqus计算以后会自动生成inp文件。我们将inp文件导入到iSolver中进行求解。导入方式如下所示。

【iSolver案例分享】铝制易拉罐的单向压缩试验的图10

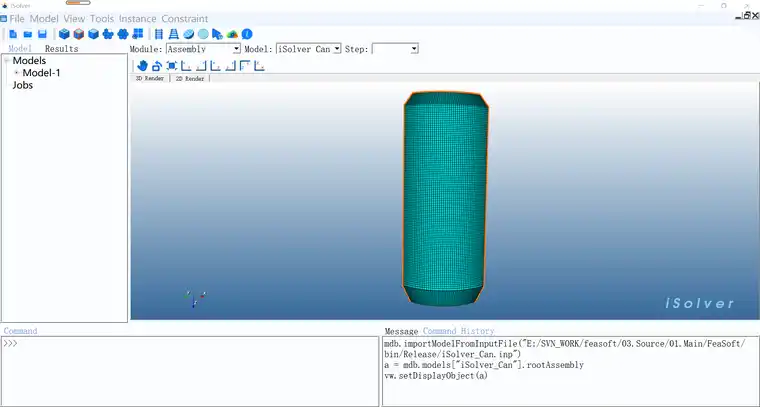

导入以后的模型如下图所示

【iSolver案例分享】铝制易拉罐的单向压缩试验的图11

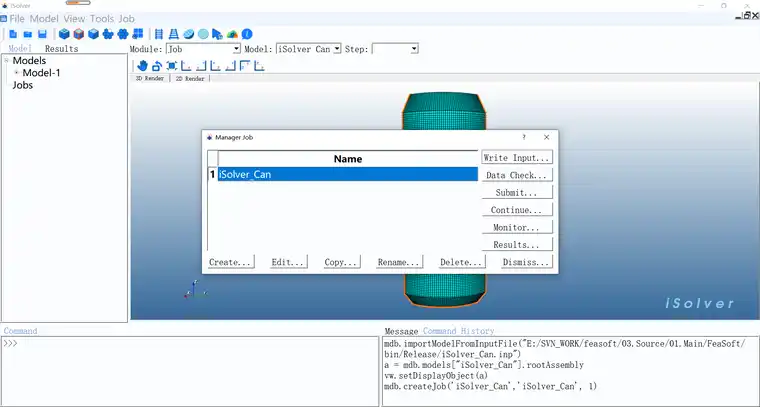

在isolver中进行计算求解

【iSolver案例分享】铝制易拉罐的单向压缩试验的图12

计算完成以后进入后处理进行结果查看:

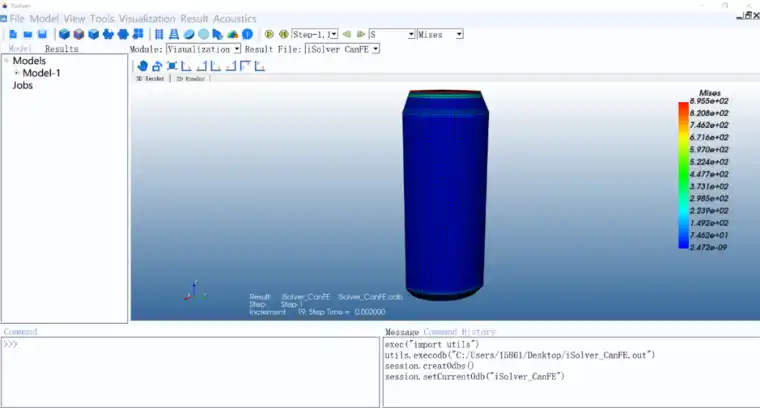

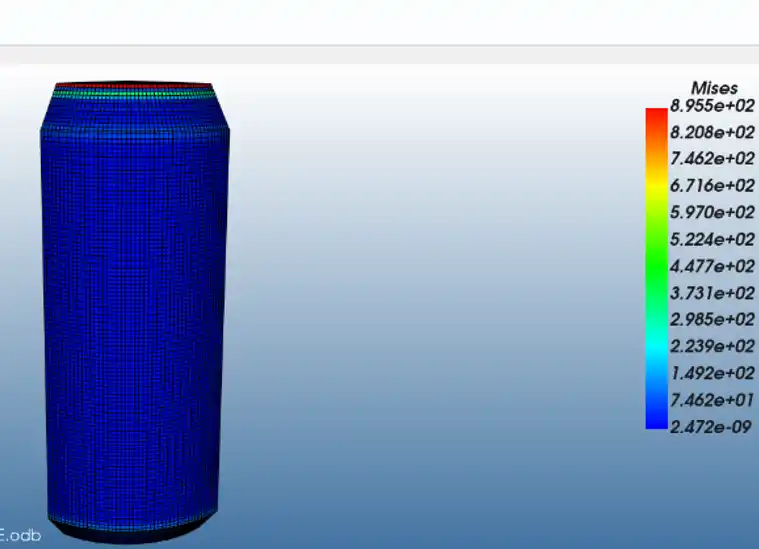

1) 易拉罐侧面应力分布图

【iSolver案例分享】铝制易拉罐的单向压缩试验的图13

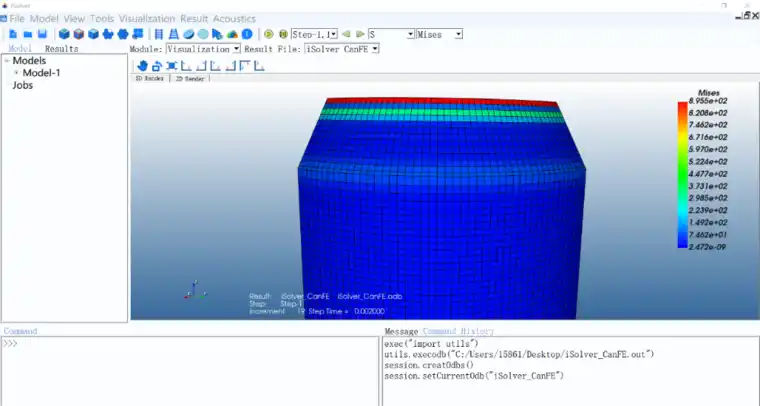

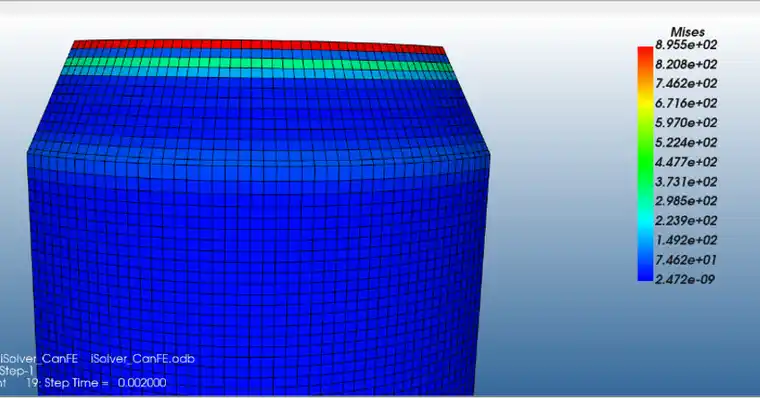

2) 易拉罐顶部应力分布图

【iSolver案例分享】铝制易拉罐的单向压缩试验的图14

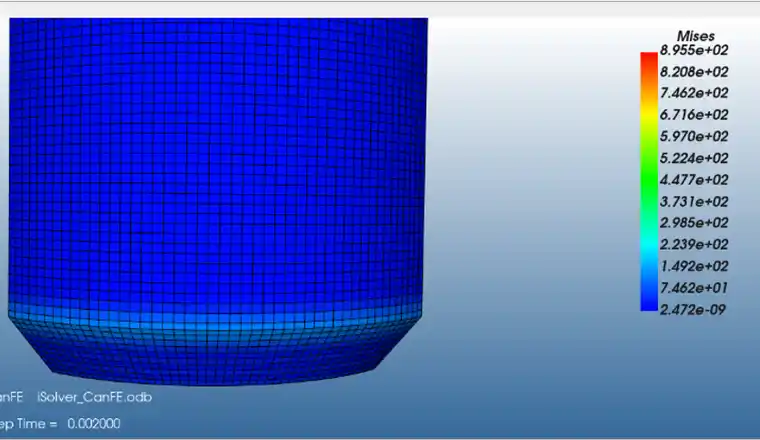

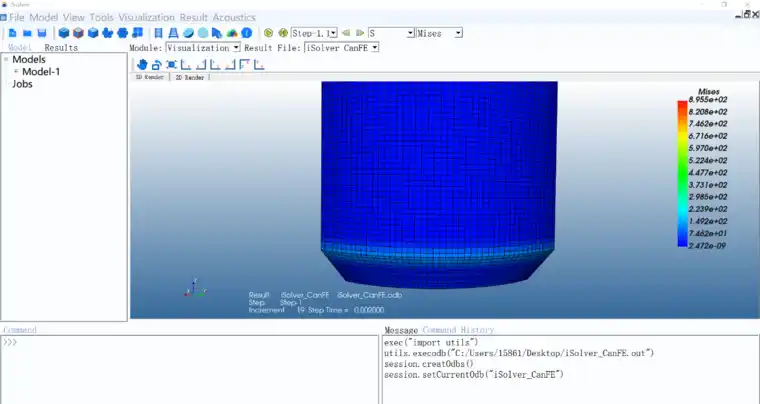

3) 易拉罐底部应力分布图

【iSolver案例分享】铝制易拉罐的单向压缩试验的图15

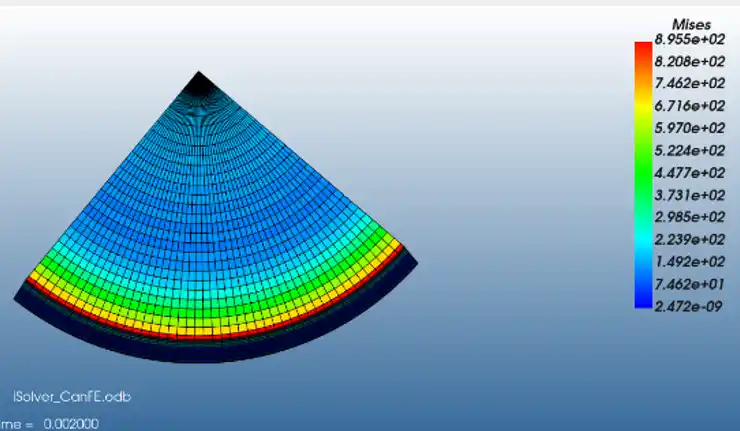

4) 易拉罐顶面应力分布图

【iSolver案例分享】铝制易拉罐的单向压缩试验的图16

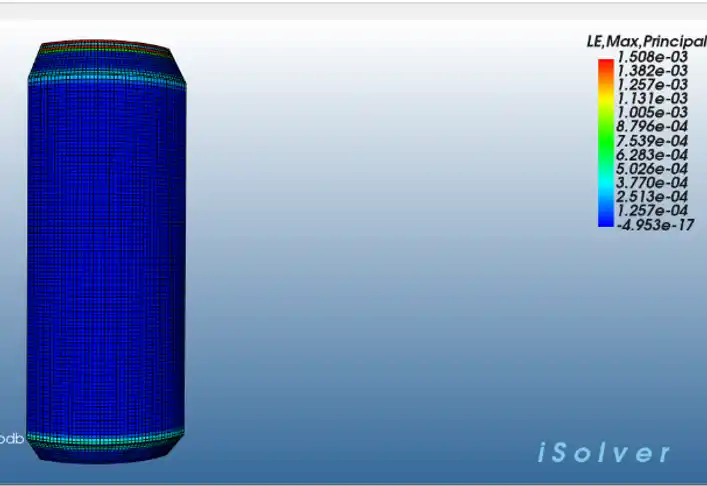

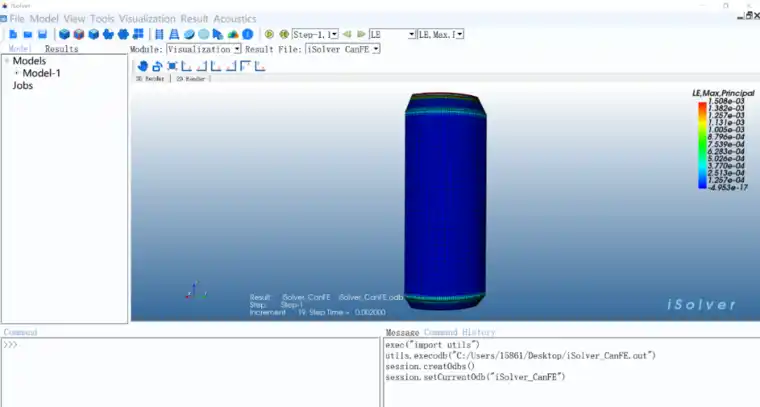

5) 易拉罐侧面应变分布图

【iSolver案例分享】铝制易拉罐的单向压缩试验的图17

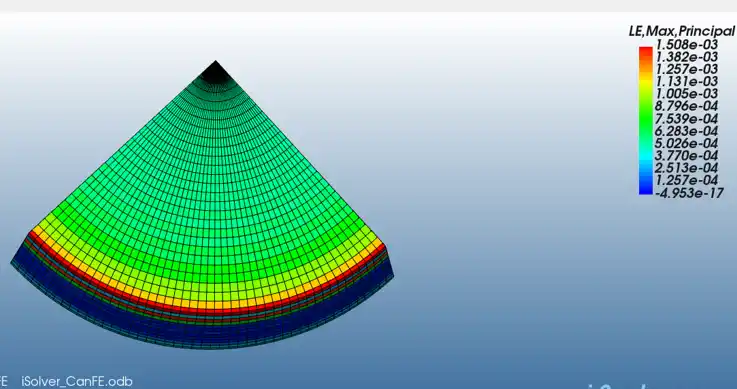

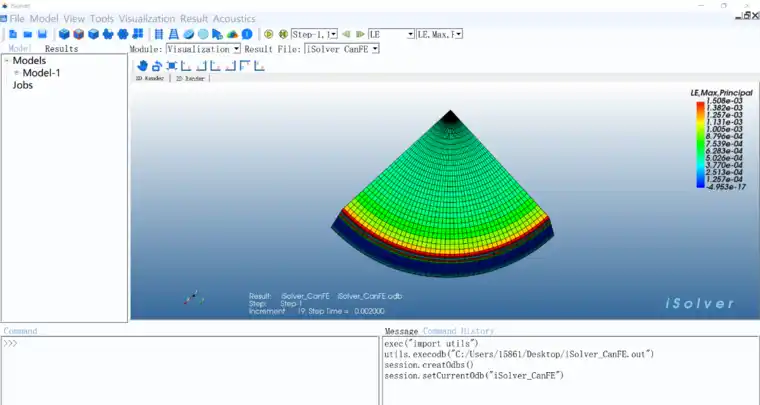

6) 易拉罐顶面应变分布图

【iSolver案例分享】铝制易拉罐的单向压缩试验的图18




五、结果对比

结果数值对比列表:

AbaqusiSolver
应力8.955e+028.955e+02
应变1.476e-031.508e-03


结果云图对比

1) 易拉罐侧面应力分布图

【iSolver案例分享】铝制易拉罐的单向压缩试验的图19【iSolver案例分享】铝制易拉罐的单向压缩试验的图20


2) 易拉罐顶部应力分布图

【iSolver案例分享】铝制易拉罐的单向压缩试验的图21【iSolver案例分享】铝制易拉罐的单向压缩试验的图22


3) 易拉罐底部应力分布图


【iSolver案例分享】铝制易拉罐的单向压缩试验的图23【iSolver案例分享】铝制易拉罐的单向压缩试验的图24


4) 易拉罐顶面应力分布图

【iSolver案例分享】铝制易拉罐的单向压缩试验的图25【iSolver案例分享】铝制易拉罐的单向压缩试验的图26


5) 易拉罐侧面应变分布图

【iSolver案例分享】铝制易拉罐的单向压缩试验的图27 【iSolver案例分享】铝制易拉罐的单向压缩试验的图28


6) 易拉罐顶面应变分布图

【iSolver案例分享】铝制易拉罐的单向压缩试验的图29 【iSolver案例分享】铝制易拉罐的单向压缩试验的图30

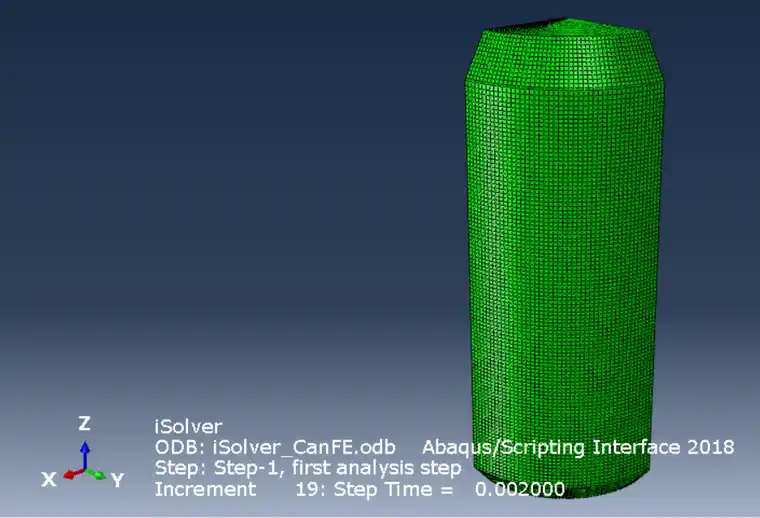

六、iSolver后处理的动画效果

【iSolver案例分享】铝制易拉罐的单向压缩试验的图31
