UG草绘练习题图纸，对学习很有帮助呦~~

阅读数 11
点赞 0
article_banner

UG草绘练习题图纸，难度不分先后，如果这些草绘图掌握，UG就算步入正轨了

在做草绘时一定要注意一下几个问题：

1. 注意几何尺寸，定位尺寸，以及约束

2.  画草图时要故意画得很不规范，根据几何尺寸和定位尺寸约束

3. 注意草图的名称，图层以及相关修改、编辑。

UG草绘练习题图纸，对学习很有帮助呦~~的图1

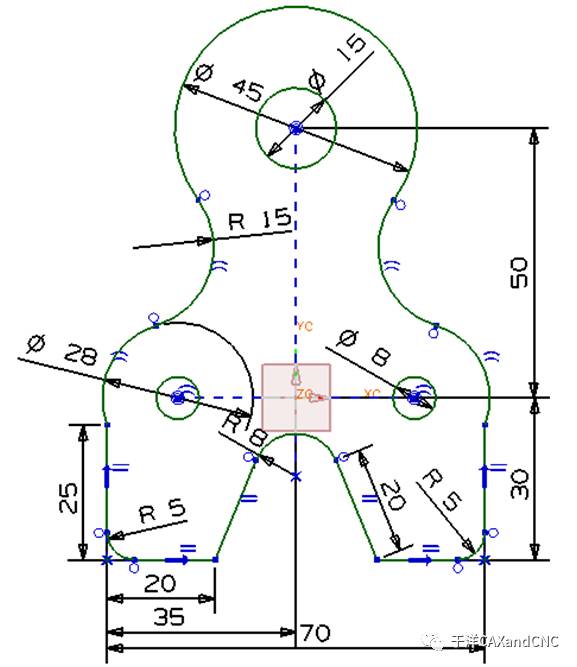

图1

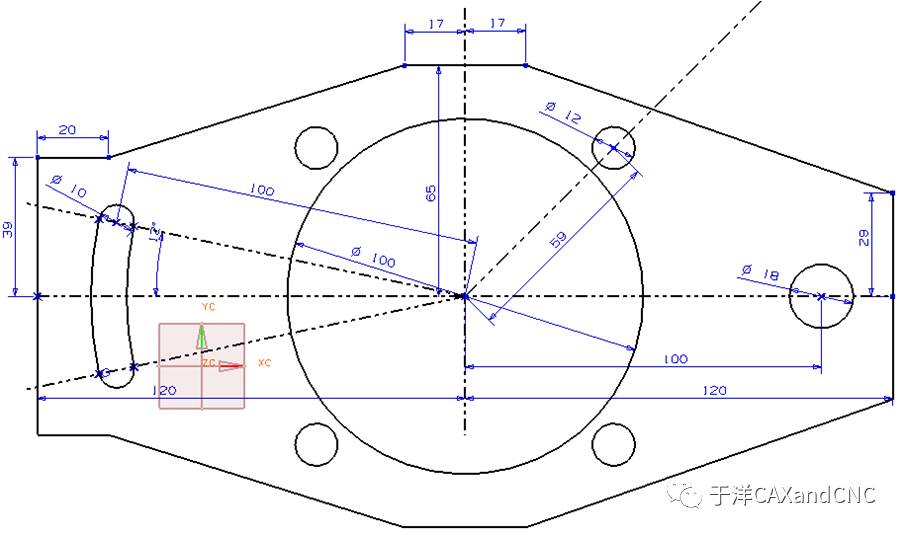

UG草绘练习题图纸，对学习很有帮助呦~~的图2

图2

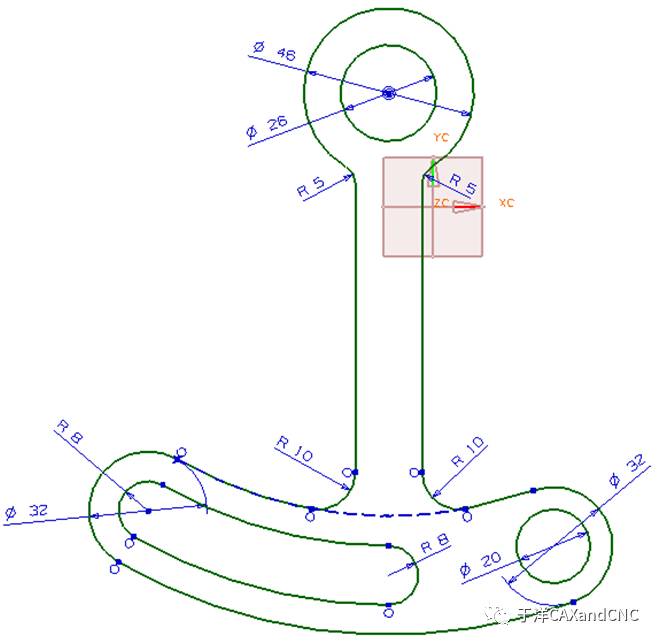

UG草绘练习题图纸，对学习很有帮助呦~~的图3

图3

UG草绘练习题图纸，对学习很有帮助呦~~的图4

图4

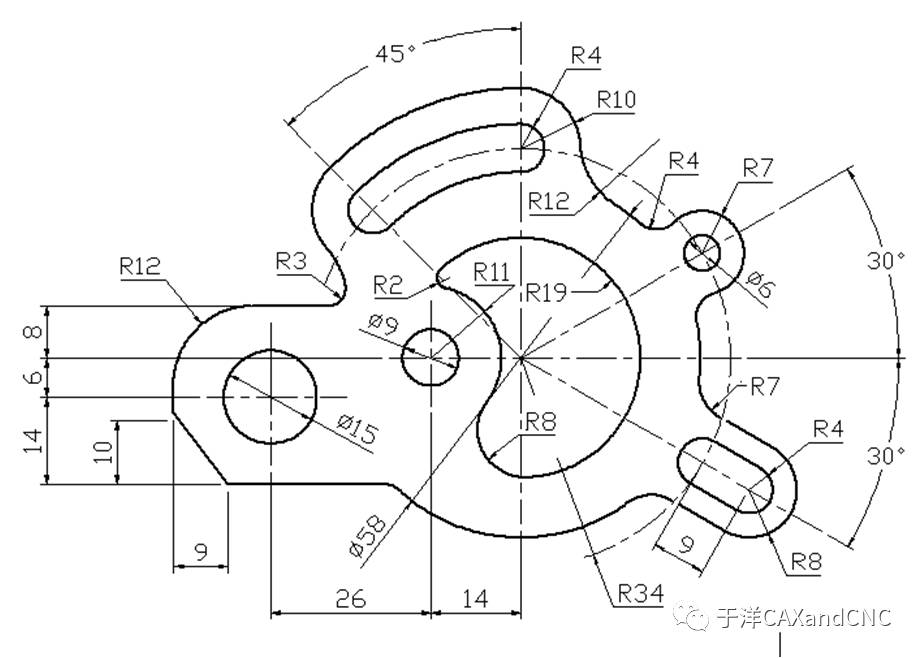

UG草绘练习题图纸，对学习很有帮助呦~~的图5

图5

UG草绘练习题图纸，对学习很有帮助呦~~的图6

图6

UG草绘练习题图纸，对学习很有帮助呦~~的图7

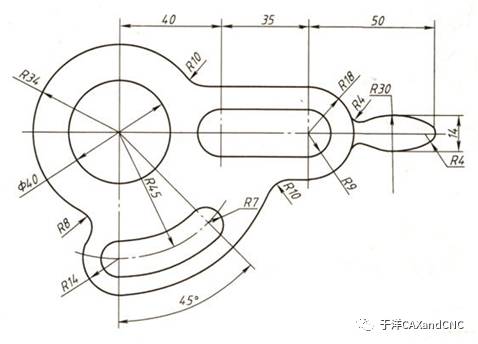

图7

UG草绘练习题图纸，对学习很有帮助呦~~的图8

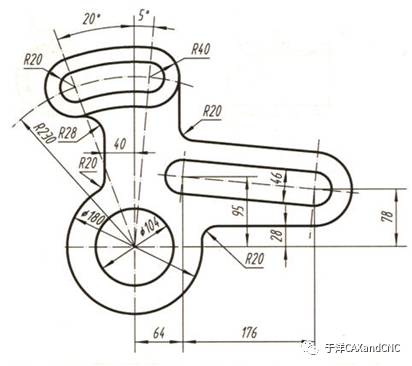

图8

UG草绘练习题图纸，对学习很有帮助呦~~的图9

图9

UG草绘练习题图纸，对学习很有帮助呦~~的图10

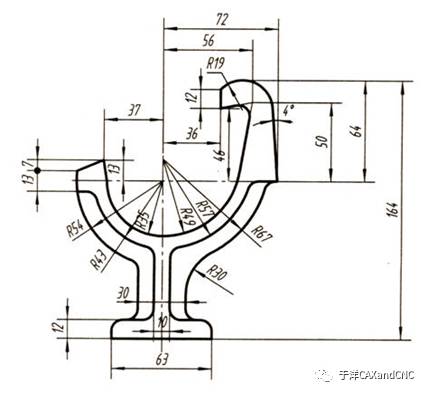

图10

UG草绘练习题图纸，对学习很有帮助呦~~的图11

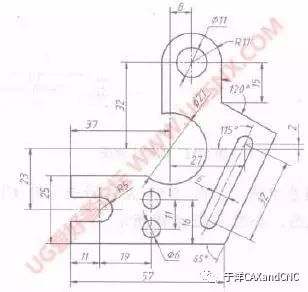

图11

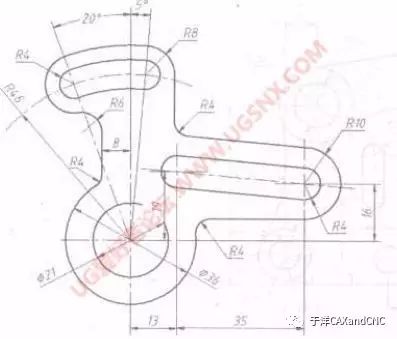

UG草绘练习题图纸，对学习很有帮助呦~~的图12

图12

UG草绘练习题图纸，对学习很有帮助呦~~的图13

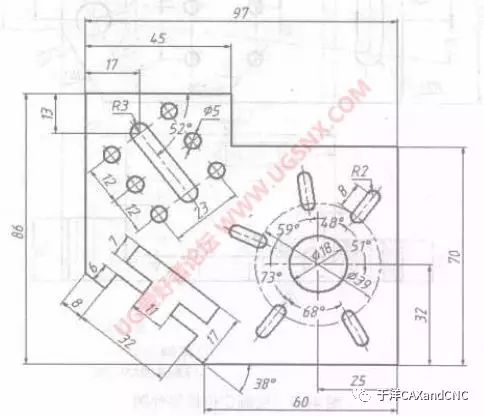

图13

UG草绘练习题图纸，对学习很有帮助呦~~的图14

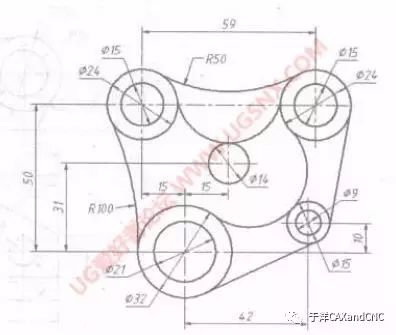

图14

UG草绘练习题图纸，对学习很有帮助呦~~的图15

图15

UG草绘练习题图纸，对学习很有帮助呦~~的图16

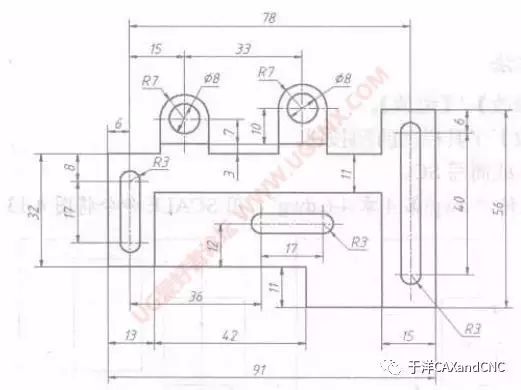

图16

UG草绘练习题图纸，对学习很有帮助呦~~的图17

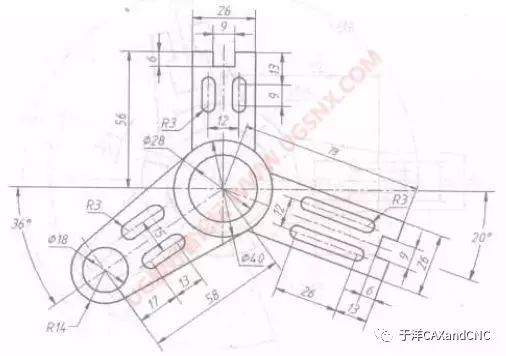

图17

UG草绘练习题图纸，对学习很有帮助呦~~的图18

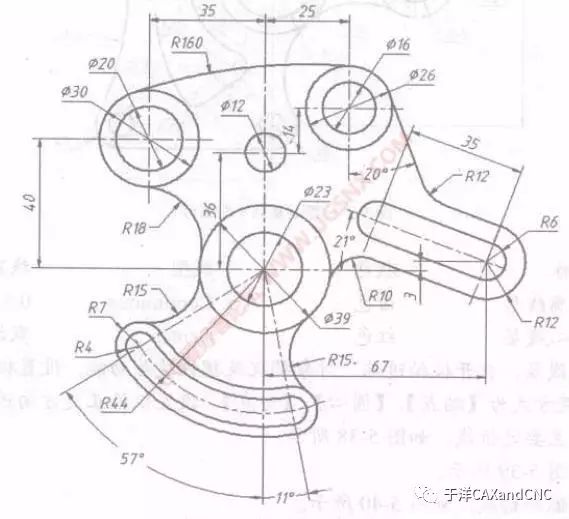

图18

UG草绘练习题图纸，对学习很有帮助呦~~的图19

图19

UG草绘练习题图纸，对学习很有帮助呦~~的图20

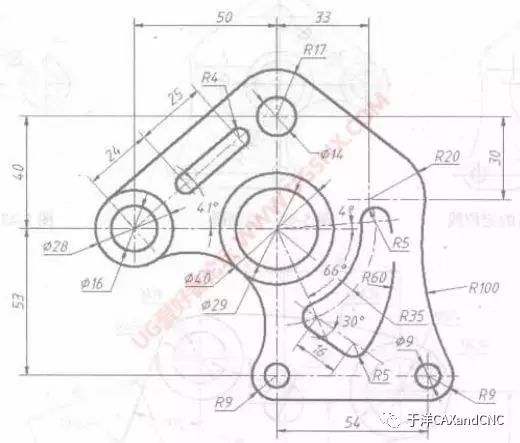

图20

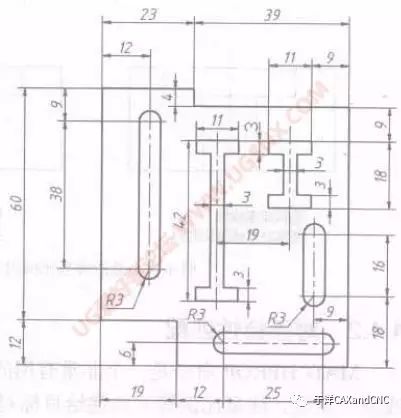

UG草绘练习题图纸，对学习很有帮助呦~~的图21

图21

UG草绘练习题图纸，对学习很有帮助呦~~的图22

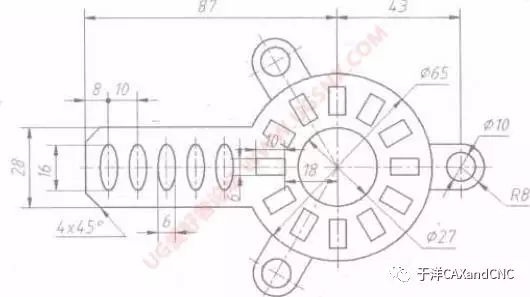

图22

UG草绘练习题图纸，对学习很有帮助呦~~的图23

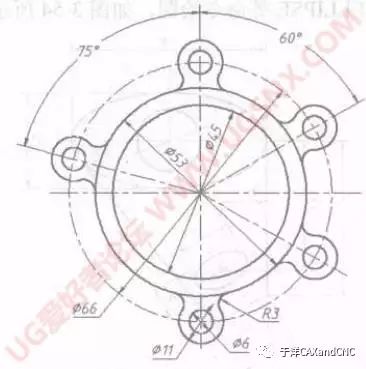

图23

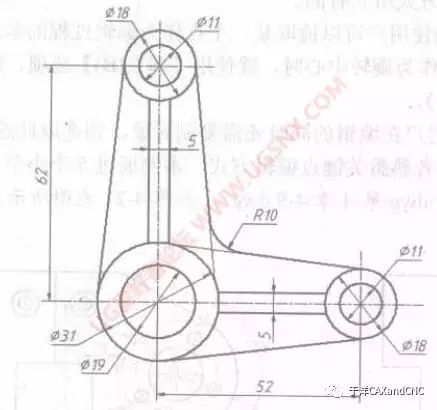

UG草绘练习题图纸，对学习很有帮助呦~~的图24

图24

UG草绘练习题图纸，对学习很有帮助呦~~的图25

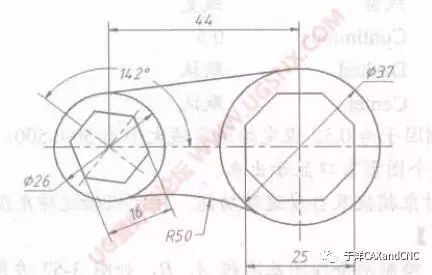

图25

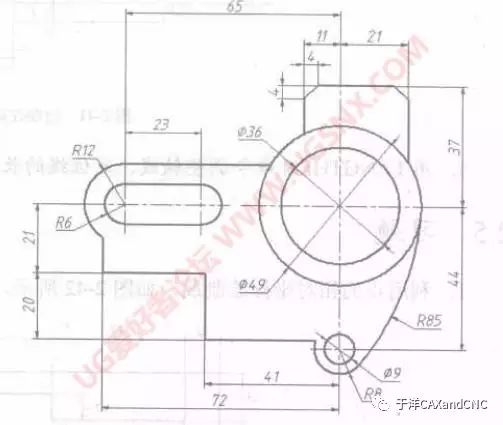

UG草绘练习题图纸，对学习很有帮助呦~~的图26

图26

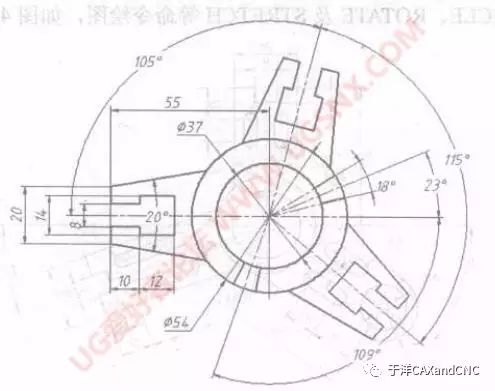

UG草绘练习题图纸，对学习很有帮助呦~~的图27

图27

UG草绘练习题图纸，对学习很有帮助呦~~的图28

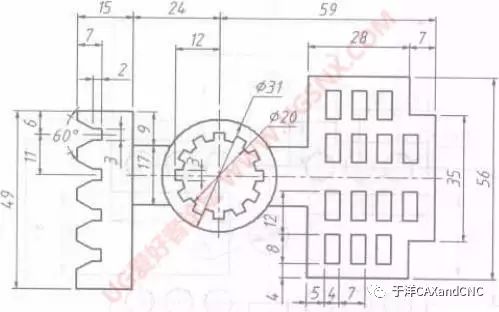

图28

UG草绘练习题图纸，对学习很有帮助呦~~的图29

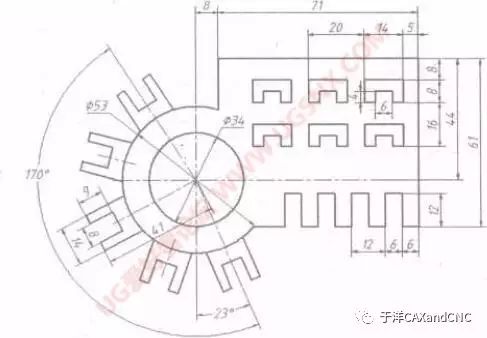

图29

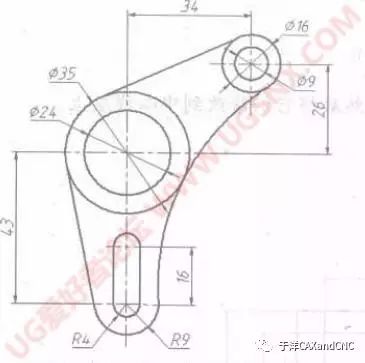

UG草绘练习题图纸，对学习很有帮助呦~~的图30

图30



免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
