Abaqus后处理动画技巧：实现部分模型虚化效果

本案例介绍一个ABAQUS后处理的动画小技巧，可以帮助我们将后处理的结果显示的更加高大上。以之前在训练营课程中介绍过的差速器系统后处理动画为例，首先对比一下以下两个云图的视图效果。

常规处理 VS 虚化处理

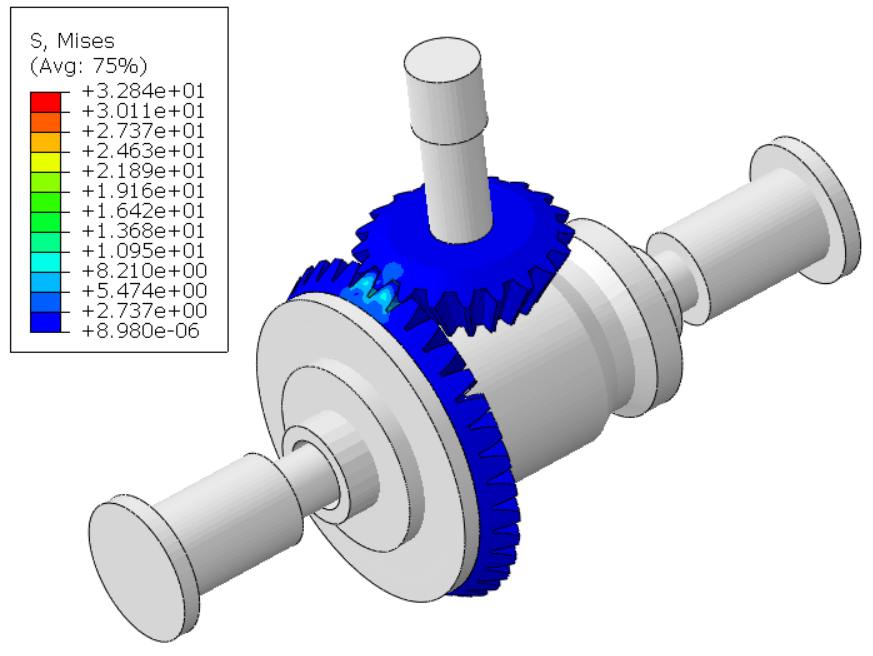

   图1 应力云图（常规处理）

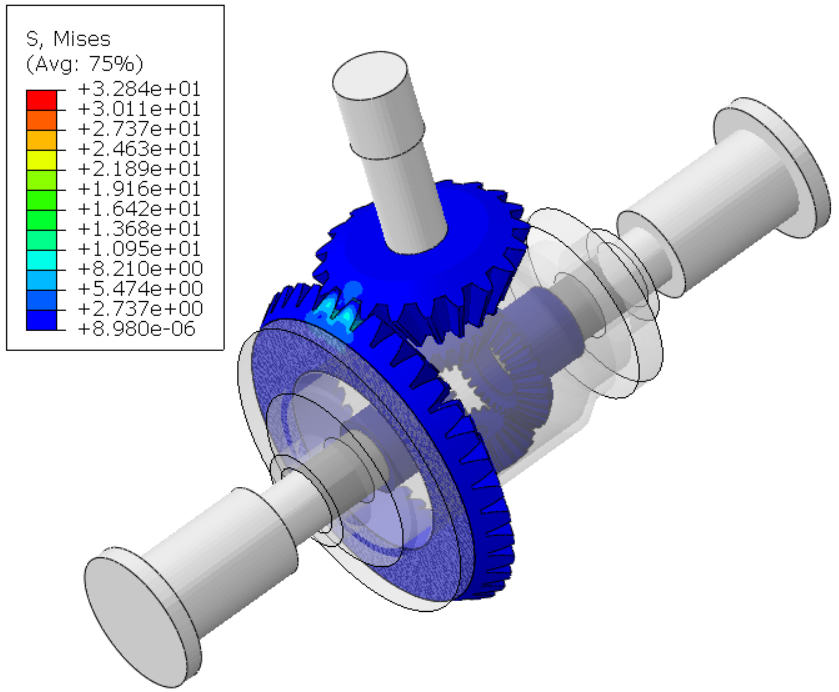

   图2 应力云图（虚化处理）


以上两图中，图2可以看到模型内部的云图结果，图1只能看到模型外部的云图结果，相比起来，图2显示更加直观明朗。接下来给大家展示如何处理。

操作步骤

首先打开任意需要处理的后处理文件，通过replace selected或者create display group将需要虚化的模型单独显示，如图3所示。

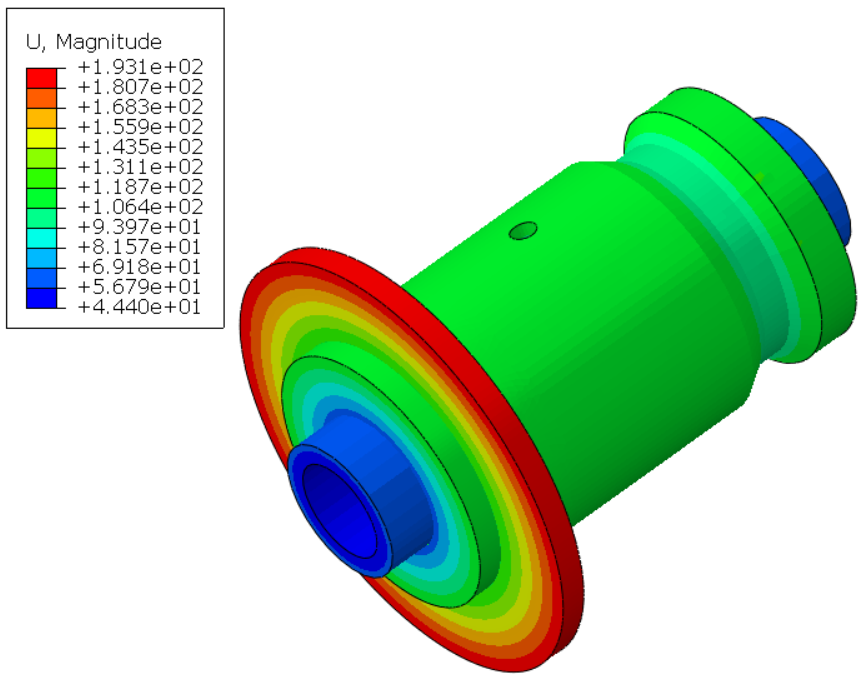

   图3 轴套云图结果（需要虚化）


通过create display group为显示的模型创建显示组，如下图所示，并为视图进行命名（本例命名为“zhoutao”）。

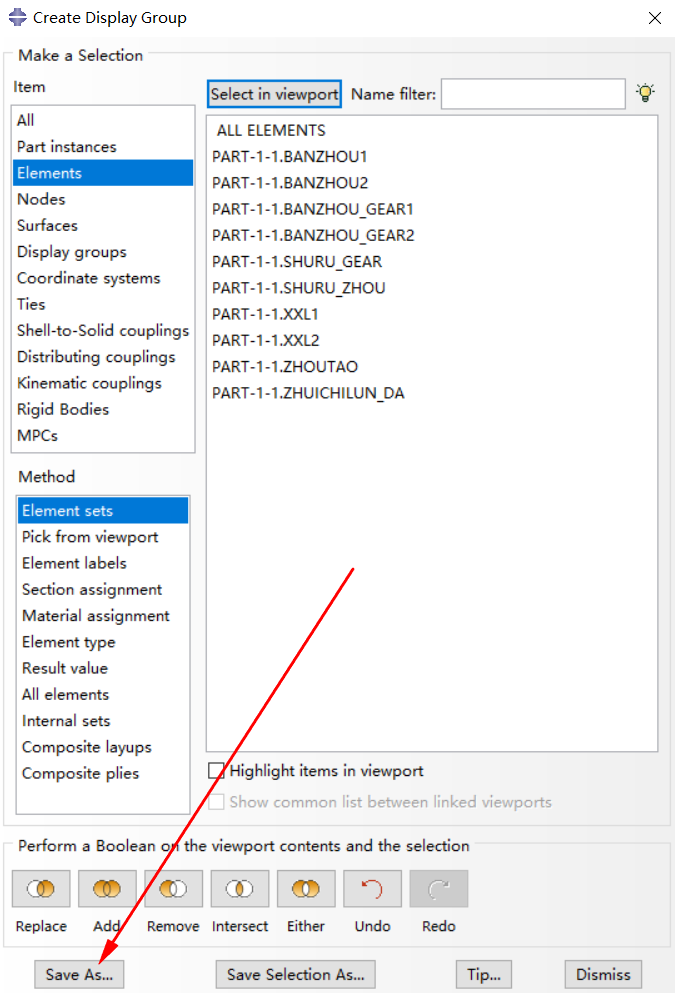

   图4 创建显示组


工具栏区点击invert display进行视图反转显示，将无需虚化的组件显示出来，如图5所示。

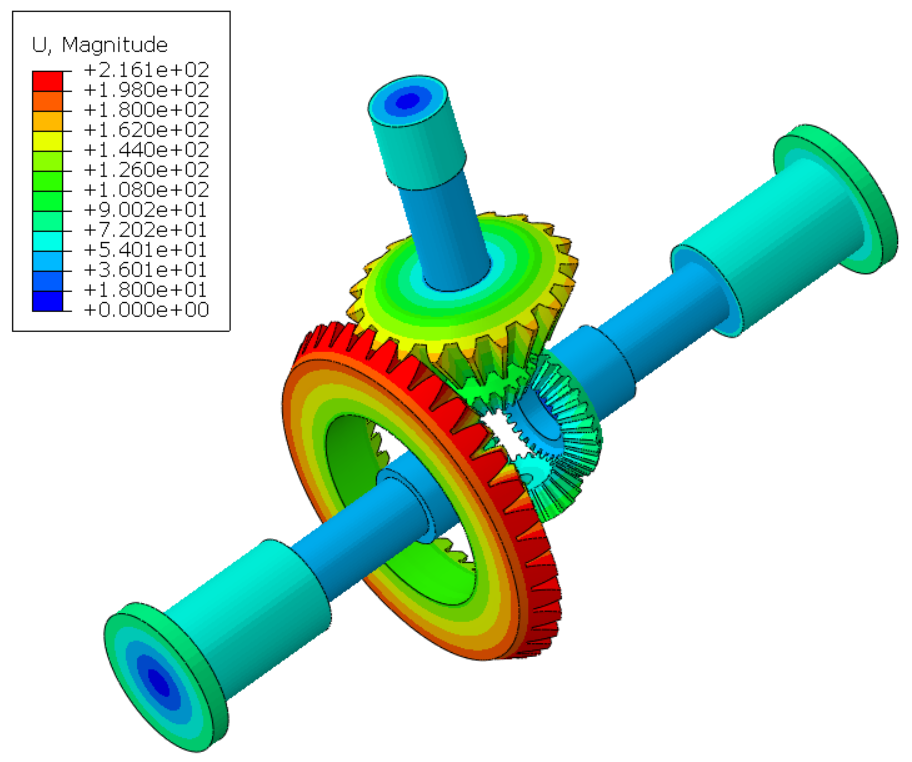

   图5 其余组件云图结果（无需虚化）


继续按照图4所示方法通过create display group为显示部件创建显示组，并进行命名（本例命名为modelall）。

通过display group manager，选中两个显示组，并单击plot，在视图区绘制所有显示组，并将无需虚化组件前的Lock复选框进行勾选，如图6所示。

   图6 display group manager对话框

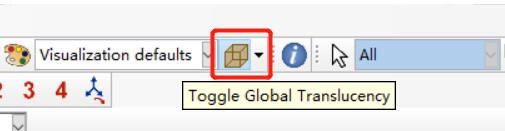

单击toggle global translucency（如图7所示）进行透明显示。

   图7 虚化处理


即可对模型进行虚化动画播放，效果如图8所示。

   图8 位移动画（虚化后）
