本案例是基于hyperworks/optistruct模态仿真分析,hyperview中进行后处理,分析的结果可以与上一个案例《基于hyperworks/abaqus模态分析-01》进行对比,其模态分析结果的动画如下图所示:

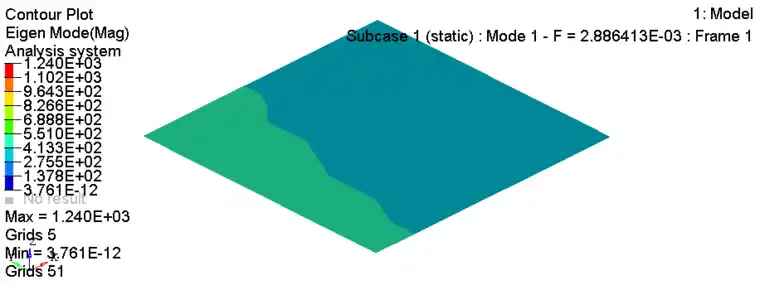

各阶次模态结果动画

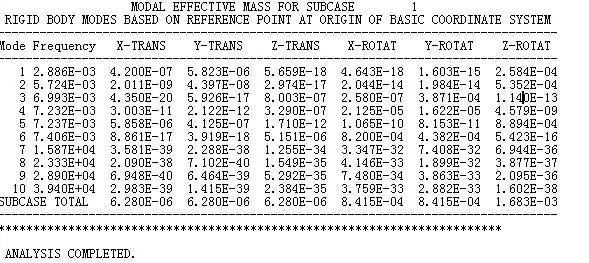

各阶模态在各个自由度上的有效质量
设置相关控制卡片可以在提交计算的界面查看每一阶模态在各个自由度上的有效质量,根据输出的有效质量结果来分析各阶次的阵型。
