本案例是基于hyperworks/abaqus汽车控制臂模态分析/自重分析,重点在于说明如何在hyperworks/abaqus中完成前处理(部件建立、网格划分、材料创建、属性定义、模态分析设置、约束设置、重力场设置、ABAQUS中质量点添加等),接着导出inp模型文件并在abaqus中进行求解计算,abaqus只是扮演一个求解器的角色,hyperview中进行后处理。

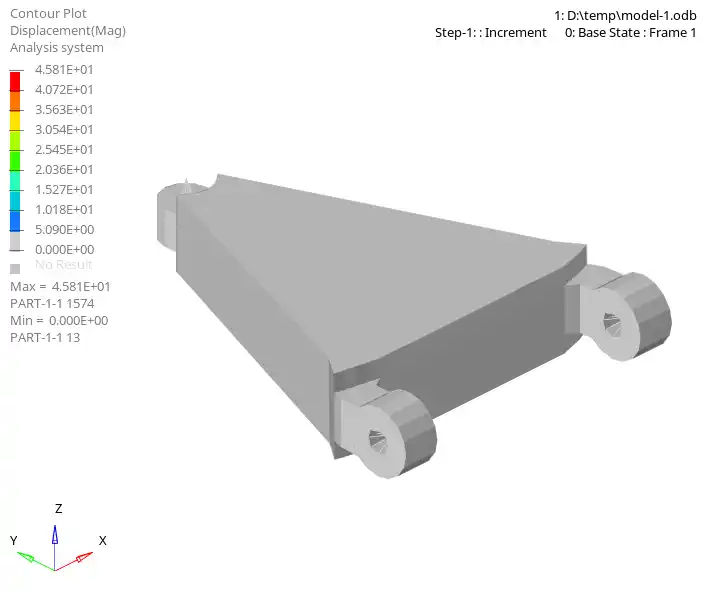

模态分析结果动图
重力场施加分析结果动图(含质量点)
本案例模型文件前处理全部在hyperworks的abaqus模块中完成,要查看前处理具体如何设置,只需要在hyperworks的abaqus操作界面,导入inp模型便可查看。
