ANSA+ABAQUS:对称件隐式分析联合应用

在ANSA_ABAQUS中,对称件怎么分析。




这个案例来自石亦平先生著作的《ABAQUS有限元分析实例讲解》。




对于对称的结构件,我们往往会取一半或者四分之一的模型进行分析。这里就取模型的四分之一进行分析。

下面我们看下怎么设置




这里我已经把模型切了四分之一,并且画好了网格。

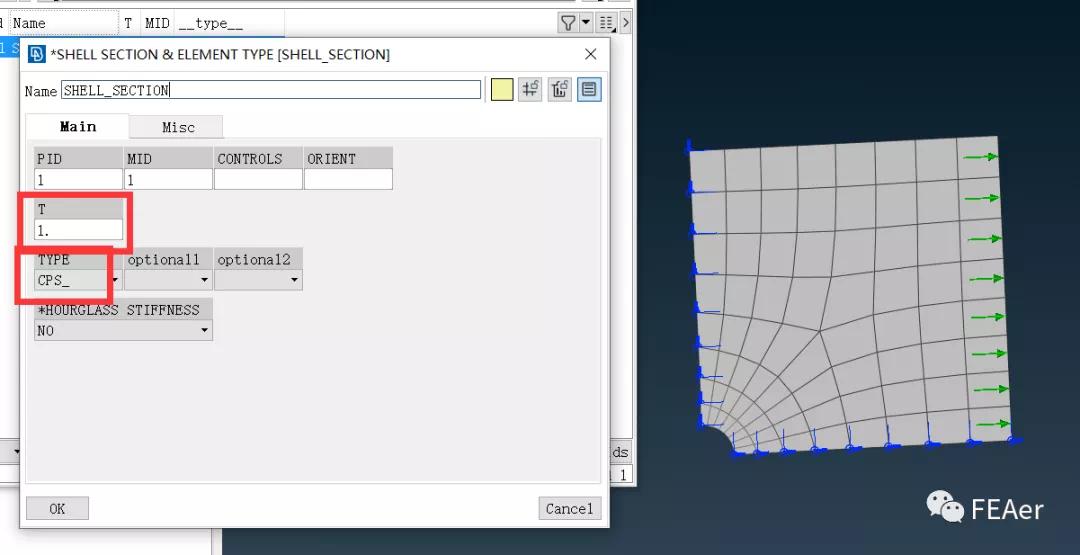

单元厚度为1mm,单元类型为平面应力单元。




材料就默认的低碳钢就行




这边我们先建立两个边上的节点的set和一个施加拉伸载荷的边上edge的set,用于后面约束和力的施加。




添加约束




这里选择这条边上节点的set,选择type,选择关于y轴的对称。




同样,选择这条边上的节点的set,选择关于x轴的对称。




现在施加力




添加拉伸载荷100MPa






现在我们来设置一下分析步,最小时间增量为1e-5s




在输出设置中我们添加一个output



在添加一个节点的位移和单元应力和应变的输出。
