ANSA与ABAQUS隐式分析联合应用教程

Batch Mesh批处理网格提供了在圆角上应用特定网格处理的能力。


初始阶段,可以根据半径、宽度或角度定义的标准对所有圆角进行识别和分组。用户可以在Treatment栏中对每个组单独处理。可用选项包括:


Sharpen:去除圆角,与TOPO>Faces>Dach>Dach功能一样


Split:将圆角切成两半,与TOPO>Faces>Dach>Divide Face功能一样


Length:可以指定圆角上网格单元的长度


Element Rows:可以为指定范围的圆角指定规定的网格单元的行数,Auto选项,ANSA会根据目标长度、扭曲距离和角度自动计算并分配适当的单元行数

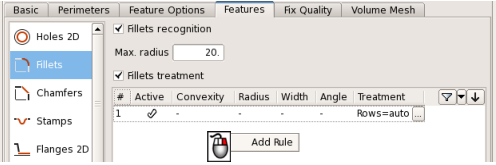

使用鼠标右键Add Rule“添加规则”选项来添加新规则定义所需的圆角处理,或者选择一个规则并从上下文菜单中选择Remove Rule “删除规则”来删除现有规则。

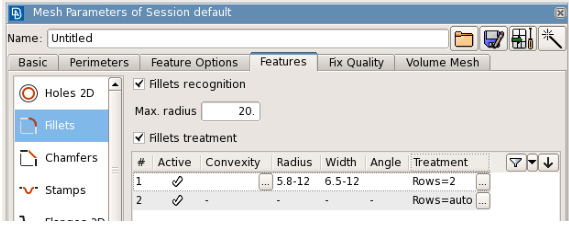

定义处理规则如下图所示。radius半径用于指定半径范围,该范围决定将处理哪些圆角。


在Fillet treatment窗口Rows中,选择auto,这是一个非常有用的特性,因为它使用户能够更好地控制因失真值而变得密集的区域的网格。


Always create even“始终创建偶数”选项将创建偶数行单元,从而使圆角的中间始终具有节点。

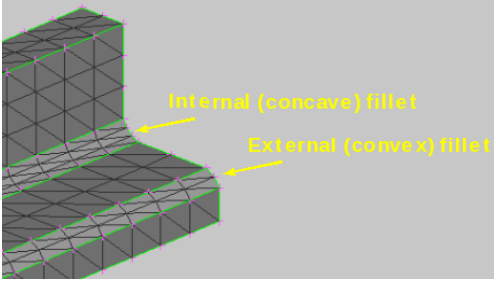

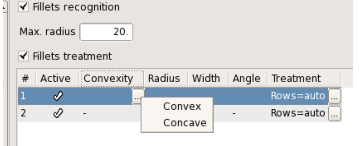

也可以为内部和外部圆角指定不同的处理方式。这可以使用Convexity列来完成。



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
