三维静态边缘裂纹分析技术

3D Edge Crack教程


创建无裂域

1.打开Abaqus / CAE 6.9或更高版本。

2.双击零件。输入名称为Solid,建模空间为3D,类型为可变形,基本特征为Solid,近似大小为5。单击继续。

3.使用矩形工具在(-2,-2)到(2,2)之间绘制一个正方形。单击完成。输入4作为深度。单击确定。

4.双击材料。输入名称为铝。单击机械,然后单击弹性,然后单击弹性。输入杨氏模量为70 GPa,泊松比为0.33。单击机械,然后单击牵引力分离定律的损坏,然后单击最大损伤。输入500 MPa的值。在“子选项”菜单上,单击“损害演变”。输入失效时的位移为1.单击确定。

5.双击截面。名称为Main。单击继续以接受默认设置。选择铝作为材料,然后单击平面应力/应变厚度复选框。输入1作为厚度。单击确定。

6.展开零件,然后展开板。双击部分分配。选择域。单击完成。接受默认设置。单击确定。

7.展开实体。双击网格。从顶部菜单中选择“种子”,然后选择“按数字边缘”。选择域。单击完成。输入21作为沿边缘的元素数。按下Enter键。单击完成。

8.从顶部菜单中选择“网格”,然后选择“控件”。选择“十六进制,结构化”。单击确定。从顶部菜单中选择“网格”,然后选择“零件”。单击是。

9.展开组装。双击实例。选择实体。通过单击确定接受默认设置。


创建破解域

1.双击零件。输入名称作为“裂纹”,“建模空间”为3D平面,“类型”为“可变形”,“基础特征”为“壳体”,“类型”为“挤出”,“近似大小”为5。单击“继续”。

2.从(-2,0)到(-1,0)画一条线。单击完成。输入4作为深度。单击确定。

3.展开部件,然后双击实例。选择裂纹。通过单击确定接受默认设置。

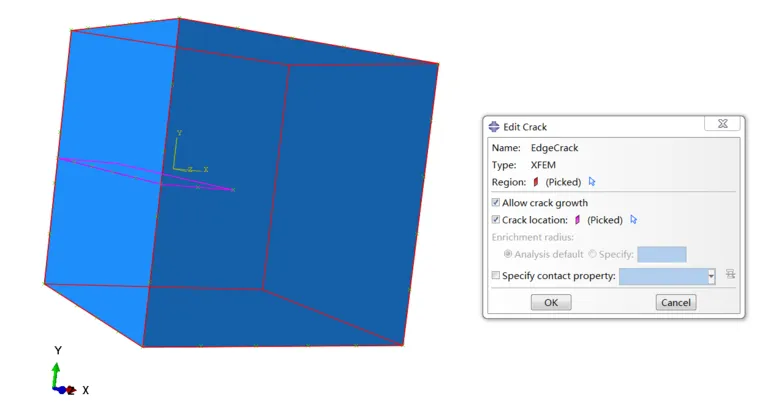

4.双击交互。单击取消。从顶部菜单中单击特殊,然后单击裂纹,然后单击创建。名称为EdgeCrack,类型为XFEM。单击继续。选择未破解的域作为“破解域”。在出现的菜单上,通过单击表示裂纹的线来指定裂纹位置。单击确定。

5.双击交互。输入名称作为增长。选择初始步骤和类型作为XFEM裂纹扩展。单击继续。XFEM Crack应该具有EdgeCrack。单击确定。
三维静态边缘裂纹的图2三维静态边缘裂纹的图3三维静态边缘裂纹的图4


创建边界条件和载荷

1.双击步骤。输入名称作为加载。接受默认设置,然后单击继续。接受默认设置,然后单击确定。

2.双击负载。输入名称作为TopPressure,类别是机械,类型是压力。单击继续。选择域的顶面。单击完成。输入-1作为Magnitude,其他设置为默认设置。单击确定。

3.对域的底部重复步骤2,输入名称为BottomPressure。

4.双击BC。输入名称为FixedBREdge,步骤为初始,类别为机械,所选步骤的类型为位移/旋转。单击域的右下角。单击完成。将U1,U2和UR3设置为零。单击确定。

5.对域的右上角重复步骤4。输入名称为RollerTREdge。将U1和UR3设置为零。

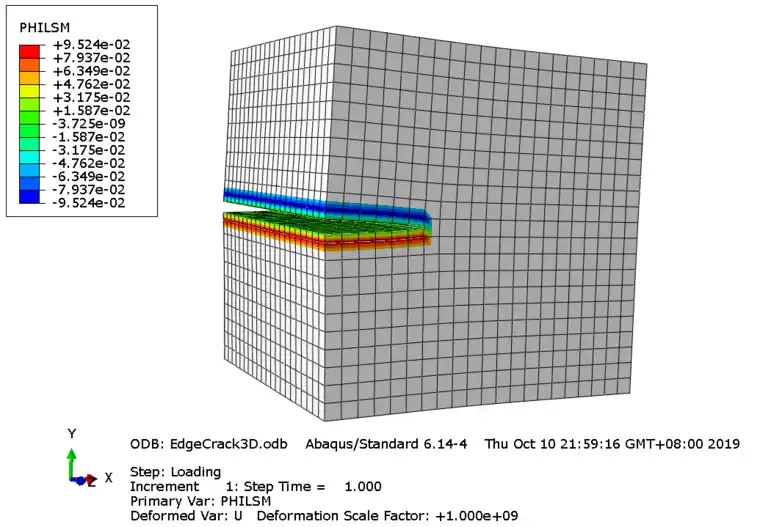

6.展开字段输出请求,双击F-Output-1。展开“失效/破裂”选项,并选中“ PHILSM”,“水平设置值phi”旁边的框。单击确定。这将允许您查看定义裂缝的水平设置功能。
三维静态边缘裂纹的图5


解决方程组

1.双击Jobs。输入名称作为EdgeCrack3D。单击继续。通过单击确定接受默认设置。

2.展开作业。右键单击EdgeCrack3D,然后单击提交。

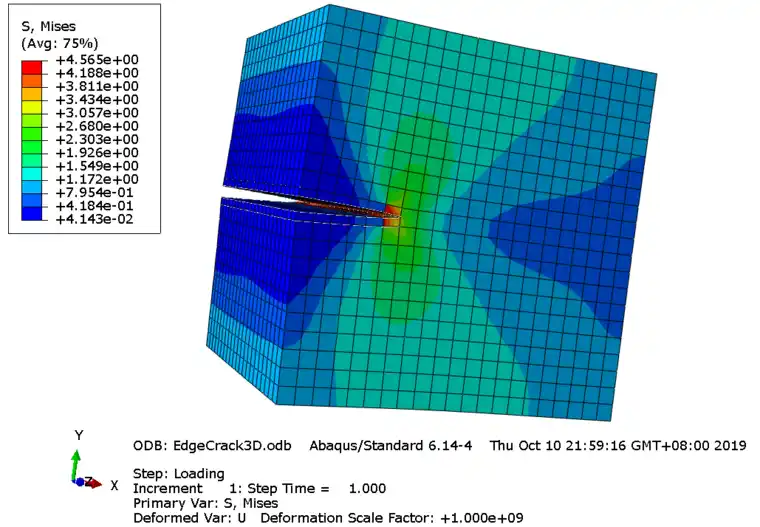

3.右键单击EdgeCrack3D,单击结果以查看结果。

三维静态边缘裂纹的图6
