ABAQUS结果后处理的Matlab解决方案

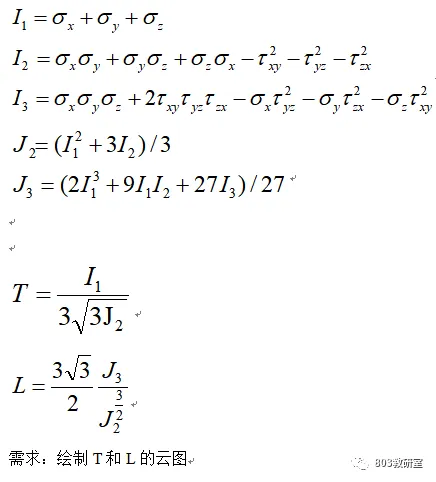

最近有人找过来,想做一个对ABAQUS计算的结果进行一个二次处理。ABAQUS无法给出你想看到的T、L云图。

Matlab对ABAQUS结果的后处理的图1

Matlab对ABAQUS结果的后处理的图2

其实思路并不复杂,主要是很多技术细节导致各种报错。



程序编写的思路如下:

1. 读取INP文件—得到网格信息

一定要对ABAQUS 的INP文件十分熟悉,才能有效的提取想要的数据。

为什么要读网格信息呢?要画云图,就要知道网格信息,画出网格来,然后再补充上各个节点的数据值,通过对数据值的插值,在网格上画出不同的颜色来,这就达到的云图的效果。

读取INP文件以及画网格,我们前面都介绍过。

Matlab对ABAQUS结果的后处理的图3

Matlab对ABAQUS结果的后处理的图4

2. 输出应力变形结果

我们前面介绍过通过在INP文件中,加入控制语句,从而输出包含结果的dat文件的方法。当时之所以这么费劲,就是因为,ABAQUS的ODB文件,Matlab没办法读。

这次我们没这么整,因为人家想随意输出任何step数据。于是,我教了他一招在软件里,RESULT输出rpt文件的方法。

Matlab对ABAQUS结果的后处理的图5

Matlab对ABAQUS结果的后处理的图6

3. 读取rpt文件的结果

上一步输出的rpt文件结果,是可读的。截取输出结果部分,读取即可。


4. 画云图

把结果数据按照你想用的公式处理,然后把这个值插值加到原来的网格上,就出云图了。如果你想画变形后的图,还需要把位移加在原来的节点数据上,更新节点。

Matlab对ABAQUS结果的后处理的图8

二维的数据也可以这么处理:

Matlab对ABAQUS结果的后处理的图9

Matlab对ABAQUS结果的后处理的图10
