Abaqus后处理：Mises应力与SP值解析

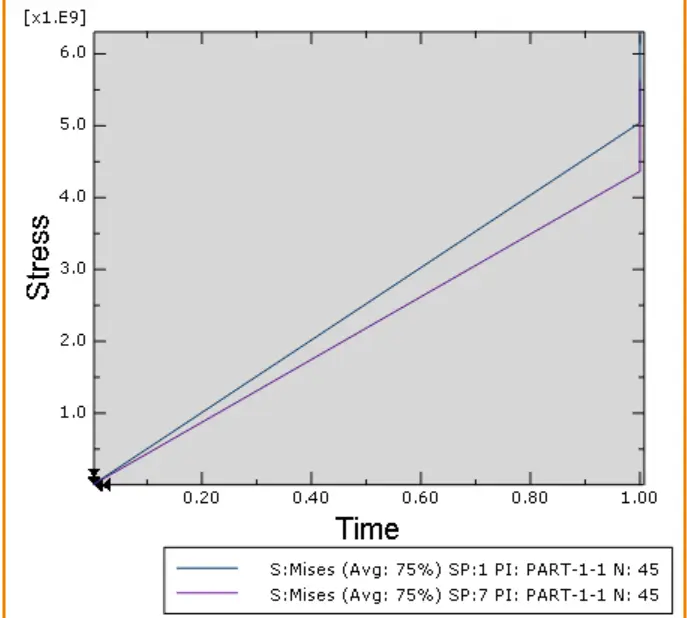

当我们绘制节点应力的时候，有时候会出现这样的情况

什么情况，怎么会有两条曲线？明明我只选择了一个点啊。

别急，让我们来梳理下：

首先，我们用的是壳单元，注意画重点，是壳单元：

来看下壳单元的描述，在壳单元中，有个重要的概念是积分点，即虽然是一个面，但通过积分点，可以等效成一个实体。同时一个截面可以设置不同的积分点数量，如在本个案例中，设置了7个

在abaqus中，会自动输出最上面和最下面一个积分点应力值，所以就是SP1和SP7.

如果我讲到这里，你就认为了解了，你真的不太适合学有限元，学有限元要举一反三，力求深解。其中最主要的问题就是SP1和SP7的具体位置是壳的哪个面。

SP代表什么意思

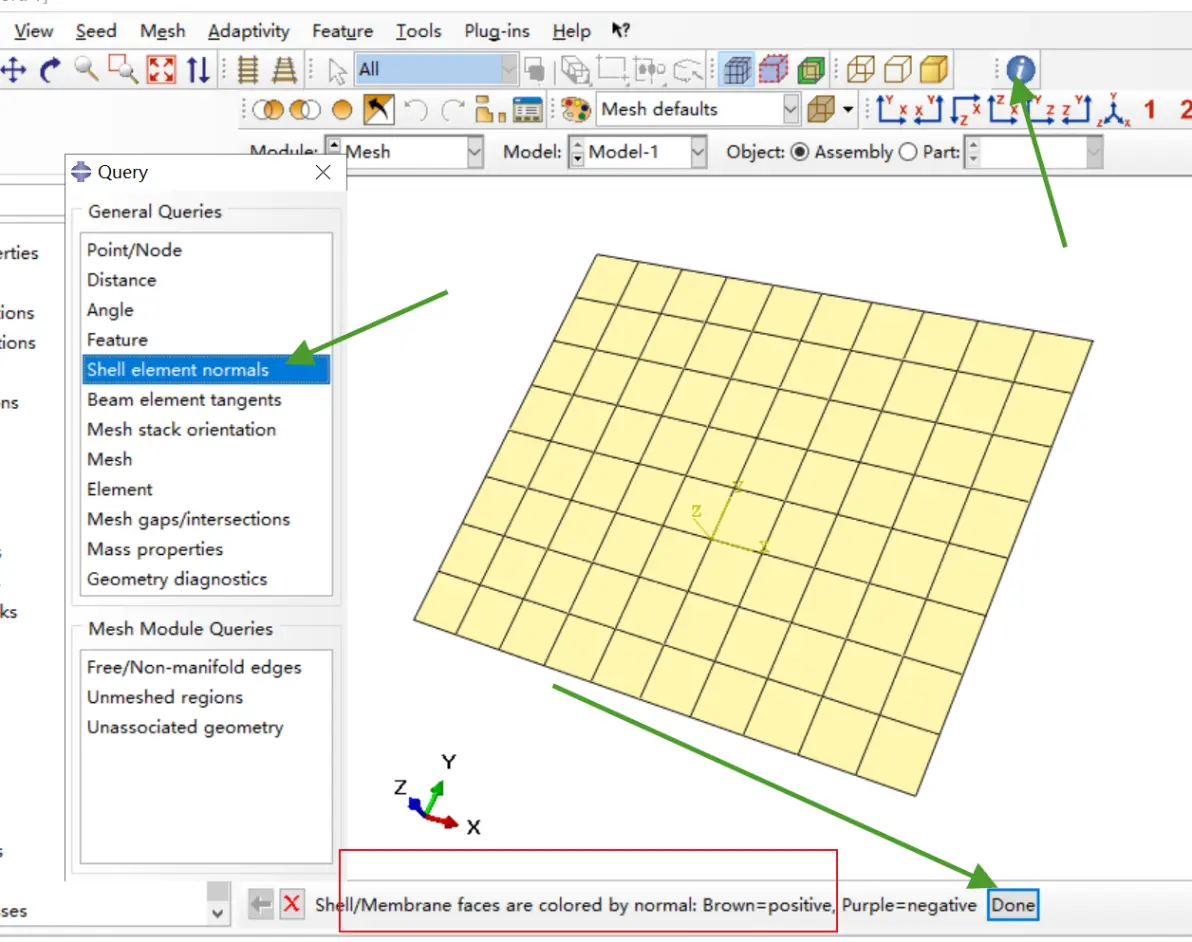

我们在MESH模块中用query的功能查看单元的法向，会得到下面的注解，brown的方向是正向positive。所以SP = shell positive 也可以看出SPOS。同样的SNEG= shell negative，就是负向。

接着我们看之前发过的一个图

壳的顶面就是SP ，那么SP1就是底板，SP5就是顶面。对于本例题，就是SP7是顶面。这可能和我们的认识有出入。那么我们实例验证下

一个实体单元，一个壳单元，壳单元，Z正向为法向方向，可以参见上面的图

结果查看：

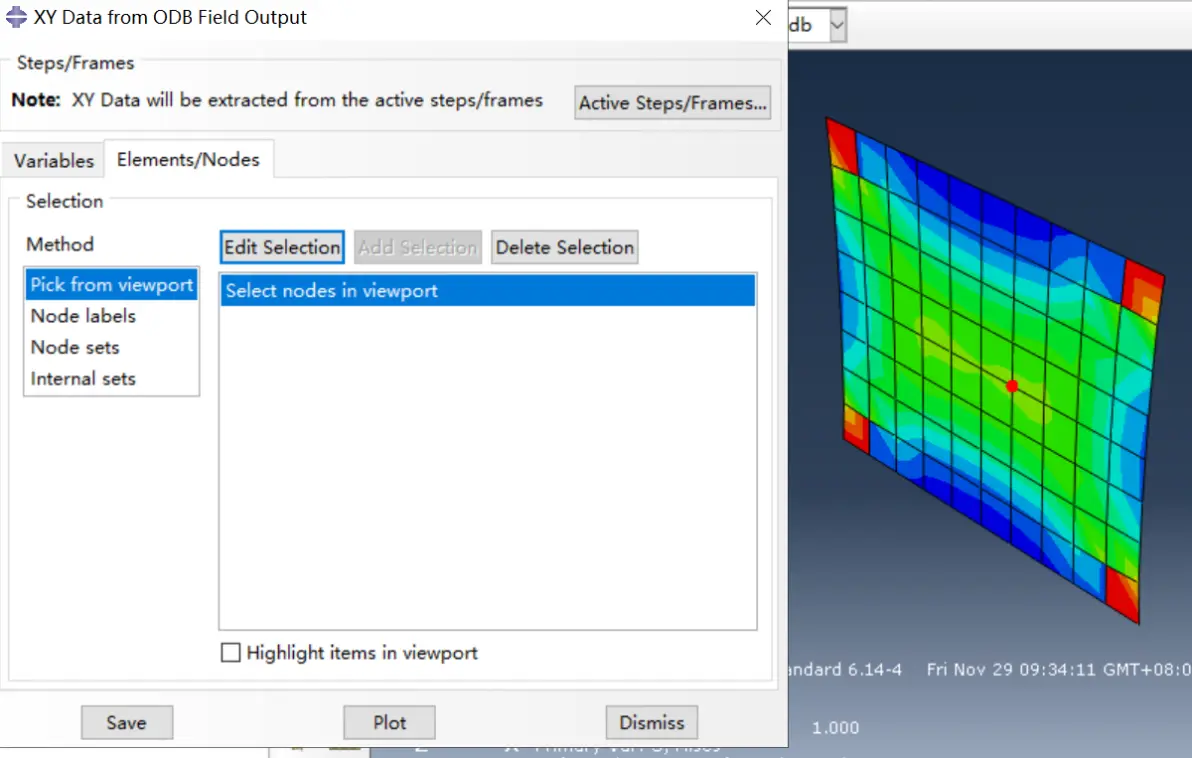

取壳单元上一点，输出应力

其中sp1＞sp7.对照实体单元的云图，Z向负向的面应力大，结果和预期一致。
