在有限元分析（FEA）中，冯·米塞斯应力（von Mises Stress）又称等效应力是评估金属等延性材料是否发生屈服的关键指标。而在生物力学领域，虽然组织的失效准则更为复杂，但Mises应力仍然是衡量组织内部机械负荷和潜在损伤风险的一个重要参考量。
在进行颈椎-脊髓的有限元仿真时，我们的模型包含多种材料：模拟椎骨的核心结构、以及模拟脊髓的白质和灰质。仿真结束后，我们迫切需要回答一个问题：在整个加载过程中，这些不同区域所承受的最大应力、最大应变是多少？它们出现在哪个时间点？
手动操作Abaqus/Viewer，逐个步骤、逐个帧（Frame）、逐个区域（Element Set）地去查询并记录最大应力值，无疑是一项繁琐、低效且容易出错的任务。为了解决这个问题，我编写了一个Python后处理脚本，能够全自动地遍历整个计算过程，并输出指定单元集的最大Mises应力和最大主应变。本文将分享这个脚本的实现思路和使用方法。
这个脚本的核心使命是：自动遍历整个输出数据库（.odb文件），并逐帧输出用户指定区域的最大Mises应力和最大主应变（Max Principal Strain）。
其特点包括：
在面对成千上百个分析帧时，通过CAE图形化界面手动查找是难以完成的，自动化后处理体现出明显优势：
自动化：解放双手，避免重复性劳动。 高效性：几分钟内即可完成手动需要数小时的数据提取工作。 可靠性：排除人为操作失误，确保数据准确一致。 格式化输出：结果以整洁的表格形式直接输出到屏幕或可重定向到文本文件，便于后续数据处理和绘图。 可定制性：用户可以根据自己的模型，轻松修改和扩展要监控的单元集和应力类型。
Abaqus Script 本质上是基于 Python 的派生脚本语言，随 Abaqus 一同安装部署。在调用脚本处理 ODB 文件时，同样遵循“高版本兼容低版本”的规律。因此，建议生成 ODB 的 Abaqus 版本与分析所使用的版本保持一致，以避免潜在的兼容性问题。
如何使用？
在Abaqus Command窗口或系统命令行中，使用以下命令即可运行：
代码块
Shell
自动换行
复制代码
1
abaqus python <脚本名称.py> -odb <你的odb文件名>
复制成功
参数说明：
-odb：必需参数。指定输出的数据库名称，可以带或不带.odb后缀。
需要注意的是，我们当时选用的Abaqus(6.14-5)求解器所附带的Abaqus Script其Python版本较低，对中文注释支持较差易产生意外报错。示例代码中的中文注释仅为便于理解，在实际运行中建议删除。
代码块
Python
自动换行
# -*- coding: utf-8 -*-
# ==============================================================================
# 导入模块 (Import Libraries)
# ==============================================================================
# 从Abaqus提供的库中导入开启ODB文件的必要模块
from odbAccess import openOdb
# 导入Python标准库argparse，用于更专业、更健壮地解析命令行参数
import argparse
# 导入Python标准库sys，用于处理系统级别的操作，比如在发生严重错误时退出程序
import sys
# ==============================================================================
# 定义常量 (Define Constants)
# ==============================================================================
# 定义需要处理的单元集(Element Set)的名称列表
ELEMENT_SETS = [
'CS_CORE_STRUCTURE',
'CS_WHITE_MATTER',
'CS_GREY_MATTER'
]
# ==============================================================================
# 核心辅助函数 (Helper Function)
# ==============================================================================
def get_max_field_value(field_output, assembly, elset_name, attribute_name):
# 使用try...except结构来优雅地处理可能发生的错误，例如单元集不存在，
try:
# 通过单元集名称从装配体(assembly)中获取单元集对象
element_set = assembly.elementSets[elset_name]
# 从完整的场输出中，根据指定的区域（即我们的单元集）获取一个数据子集
subset = field_output.getSubset(region=element_set)
# 检查子集中的.values列表是否包含数据。如果为空，直接调用max()会报错。
if subset.values:
return max(getattr(value, attribute_name) for value in subset.values)
else:
# 如果单元集存在，但在当前帧没有计算结果，则返回0.0
return 0.0
except KeyError:
# 如果在 assembly.elementSets[...] 中找不到对应的名称，会触发KeyError。
print(f"警告：在ODB文件中未找到单元集 '{elset_name}'。")
return -1.0
except Exception as e:
# 捕获其他任何意想不到的异常，打印错误信息，增加脚本的稳健性。
print(f"处理单元集 {elset_name} 时发生未知错误: {e}")
return -1.0
# ==============================================================================
# 主处理函数 (Main Processing Function)
# ==============================================================================
def process_odb_results(odb_path):
# 尝试打开ODB文件，如果路径错误或文件损坏，则打印错误信息并退出程序。
try:
odb = openOdb(odb_path)
except Exception as e:
print(f"错误：无法打开ODB文件 '{odb_path}'。原因: {e}")
sys.exit(1)
assembly = odb.rootAssembly
# 遍历ODB文件中的每一个分析步 (step)
for step_name, step in odb.steps.items():
print(f"\n正在处理分析步: {step_name}")
# --- 使用f-string打印一个格式化良好、对齐整齐的表头 ---
header = (
f"{'Frame':<7} | "
f"{'Maximum Mises Stress':^54} | "
f"{'Maximum Principle Strain':^54}"
)
# 动态生成子表头
sub_header_parts = [f"{name:^18}" for name in ELEMENT_SETS]
sub_header = (
f"{'':<7} | "
f"{''.join(sub_header_parts)} | "
f"{''.join(sub_header_parts)}"
)
print("-" * 120)
print(header)
print(sub_header)
print("-" * 120)
# 遍历当前分析步中的每一帧 (frame)
# enumerate()函数可以同时提供索引(i)和元素(frame)，非常方便
for i, frame in enumerate(step.frames):
# 使用字典来存储当前帧的计算结果，键是单元集名称，值是计算出的最大值。
# 字典比多个独立的变量(如temp1, temp2...)更易于管理和扩展。
mises_results = {}
strain_results = {}
# 获取当前帧的场输出对象
stress_field = frame.fieldOutputs[Stress] # 应力场
strain_field = frame.fieldOutputs['LE'] # 应变场
# 循环遍历我们定义好的单元集列表，为每个单元集计算结果
for elset in ELEMENT_SETS:
# 调用我们编写的通用辅助函数来获取最大Mises应力
mises_results[elset] = get_max_field_value(
stress_field, assembly, elset, 'mises'
)
# 再次调用同一个辅助函数来获取最大主应变
strain_results[elset] = get_max_field_value(
strain_field, assembly, elset, 'maxPrincipal'
)
# --- 格式化并打印当前帧的结果 ---
# 使用列表推导式，按ELEMENT_SETS中定义的顺序从结果字典中提取值
mises_values = [mises_results[elset] for elset in ELEMENT_SETS]
strain_values = [strain_results[elset] for elset in ELEMENT_SETS]
# 将所有数据合并到一个列表中，方便格式化输出
row_data = [i] + mises_values + strain_values
# 使用f-string和格式说明符来打印对齐的、易于阅读的数据行
# :<7d - 左对齐，宽度为7的整数
# :^18.6f - 居中对齐，总宽度18，保留6位小数的浮点数
print(f"{row_data[0]:<7d} | " +
f"{row_data[1]:^18.6f}{row_data[2]:^18.6f}{row_data[3]:^18.6f} | " +
f"{row_data[4]:^18.6f}{row_data[5]:^18.6f}{row_data[6]:^18.6f}")
print("-" * 120)
# 所有操作完成后，关闭ODB文件，释放资源
odb.close()
print("\n处理完成。")
# ==============================================================================
# 脚本主入口 (Script Entry Point)
# ==============================================================================
# `if __name__ == '__main__':` 是Python脚本的标准入口。
# 只有当该文件被直接执行时，这部分代码才会运行。
# 如果该文件作为模块被其他脚本导入，则这部分代码不会执行。
if __name__ == '__main__':
# 1. 创建一个参数解析器对象，并提供脚本的描述信息
parser = argparse.ArgumentParser(
description="从Abaqus ODB文件中提取指定单元集的最大Mises应力和最大主应变。"
)
# 2. 添加需要解析的参数。这里我们定义了-o或--odb参数。
parser.add_argument(
'-o', '--odb',
type=str, # 参数类型为字符串
required=True, # 此参数为必需参数
help="指定需要处理的Abaqus输出数据库(.odb)文件的路径。" # 帮助信息
)
# 3. 解析命令行中实际传入的参数
args = parser.parse_args()
# 对用户输入的文件名进行简单的处理，确保它以.odb结尾
odb_name = args.odb
if not odb_name.lower().endswith('.odb'):
odb_name += '.odb'
# 4. 调用主处理函数，开始执行脚本的核心逻辑
process_odb_results(odb_name)
复制成功

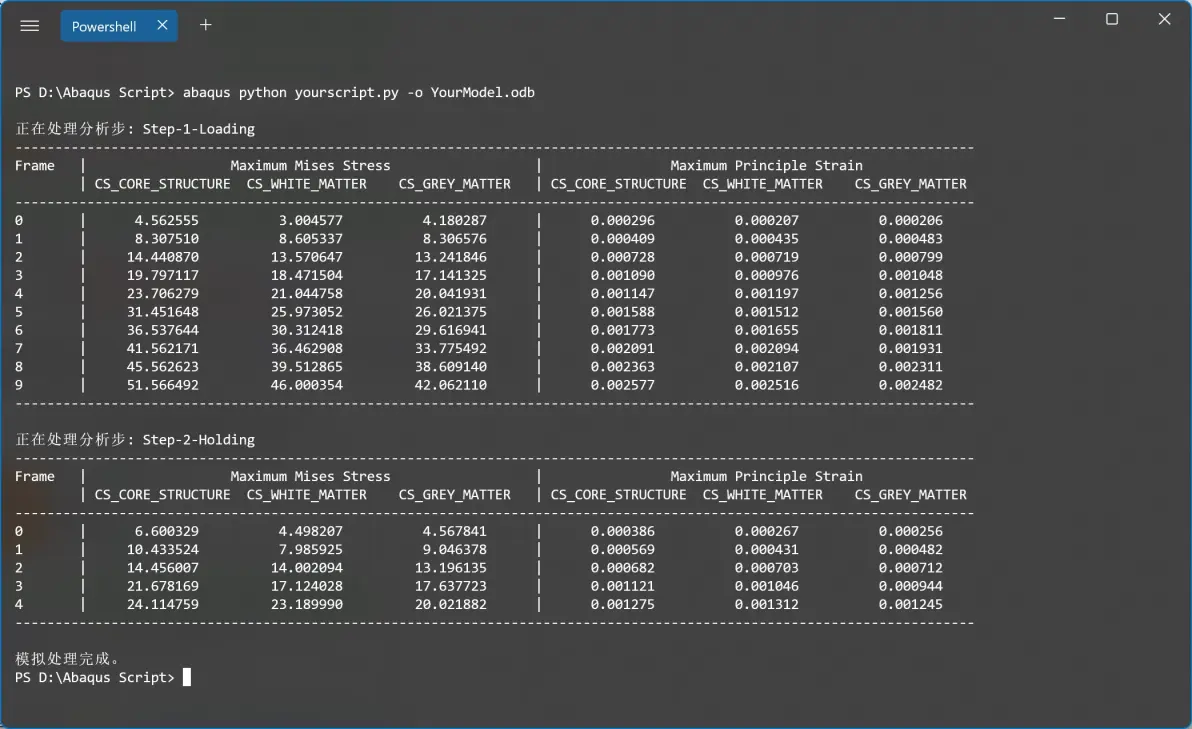

示例运行结果
解读：
通过这些数据，可以轻松地：
这个脚本是一个后处理自动化工具，它不仅适用于生物力学领域的脊髓分析，同样适用于任何需要批量、快速提取多区域应力极值的有限元仿真场景，例如：
可以以它为模板，修改elementSets的名称或增加新的输出变量（如最小主应变），来适应你自己的分析需求。希望这个脚本能成为您Abaqus后处理工作流中的得力助手，节省您宝贵的时间，让您更专注于结果的分析本身而非数据的收集。
