在有限元分析中，我们常常使用连接器（Connector） 来模拟铰链、螺栓、弹簧、阻尼器等行为。特别是在复杂的装配体模型中，可能会存在数十甚至上百个连接器单元。例如，在模拟脊柱运动时，我使用了许多离散的韧带连接器。
Abaqus/CAE可以方便地输出单个连接器的力（如CTF1）或力矩，但当我们需要评估一组连接器的合力时，手动操作就变得异常繁琐。您需要逐个查询每个连接器的历史输出数据，再将其导出到Excel或其他软件中进行求和，这个过程既容易出错，又效率低下。
为了解决这个问题，我编写了一个Abaqus Script后处理脚本，按预设分组批量求和连接器的输出变量。
这段 Python 脚本基于 Abaqus 提供的 odbAccess 模块，主要实现了以下功能：
1、按组划分 Connector 单元
2、自动读取历史数据
3、逐时刻求和输出
⚠️ 注意事项· Abaqus Script 是基于 Python 的派生语言，随 Abaqus 一同安装。调用脚本处理 ODB 文件时，同样遵循“高版本兼容低版本”的规律。 · 建议生成 ODB 的 Abaqus 版本与分析所使用的版本保持一致，以避免潜在的兼容性问题。 · 以 Abaqus (6.14-5) 为例，其自带的 Python 版本较低，对中文注释支持较差，容易产生非预期报错。本文示例代码中的中文注释仅为便于理解，在实际运行中建议删除或转为英文。
代码块
Python
# -*- coding: utf-8 -*-
"""
Abaqus ODB 后处理教学示例
脚本功能：
从Abaqus的输出数据库（.odb）文件中，读取指定连接器单元（Connector Elements）在特定分析步中的
力和位移历史数据，对连接器进行分组求和，并将结果格式化输出到屏幕上。
如何运行脚本：
1. 打开命令提示符（CMD）或终端（Terminal）。
2. 使用以下命令执行脚本：
abaqus python <脚本文件名.py> <odb文件名.odb>
例如：
abaqus python process_connector_data.py my_analysis.odb
"""
# 导入Abaqus脚本接口所需的模块
from odbAccess import openOdb
import sys
# =================================================================================
# 配置区 - 用户可以根据自己的模型修改以下参数
# =================================================================================
# 目标分析步的名称
STEP_NAME = 'Step-1'
# 需要提取的输出变量
# 'CTF1': Connector Total Force in direction 1 (连接器1方向的总力)
# 'CU1': Connector displacement in direction 1 (连接器1方向的位移)
# 其他常用的变量还有 CTF2, CTF3, CU2, CU3, CTM1 (力矩), CUR1 (转角) 等
OUTPUT_VARIABLE = 'CTF1'
# 连接器分组定义
# 这是一个非常灵活的设置，你可以定义任意数量的分组，每个分组也可以包含任意数量的单元。
# 下面的设置是为了重现您原始代码的逻辑。
# 原始逻辑是：从一个基础单元号（例如418）开始，向前（单元号减小）取8组，每组20个单元。
BASE_ELEMENT_NUMBER = 418 # 基础单元号
NUM_GROUPS = 8 # 分组数量
ELEMENTS_PER_GROUP = 20 # 每组包含的单元数量
# =================================================================================
# 主处理函数
# =================================================================================
def process_connector_data(odb_path):
"""
处理 ODB 文件，提取并打印连接器数据。
参数:
odb_path (str): .odb 文件的路径。
"""
print(f"正在打开 ODB 文件: {odb_path}")
try:
# 使用 openOdb 函数打开 .odb 文件，设置为只读模式（readOnly=True）可以提高速度
odb = openOdb(path=odb_path, readOnly=True)
# --- 1. 数据准备与验证 ---
# 检查指定的分析步是否存在于 ODB 中
if STEP_NAME not in odb.steps:
print(f"错误: 在 ODB 文件中找不到名为 '{STEP_NAME}' 的分析步。")
print(f"可用的分析步有: {list(odb.steps.keys())}")
return # 提前退出函数
# 获取分析步对象
step = odb.steps[STEP_NAME]
# 根据配置自动生成单元分组
# 使用列表推导式，代码更简洁
element_groups = [
[f'Element ASSEMBLY.{BASE_ELEMENT_NUMBER - group_idx * ELEMENTS_PER_GROUP - i}' for i in range(ELEMENTS_PER_GROUP)]
for group_idx in range(NUM_GROUPS)
]
# --- 2. 高效获取数据对象 ---
# 优化点：先将所有需要用到的 historyOutputs 对象一次性取出，存入列表。
# 这样可以避免在后续的时间步循环中反复查询 ODB 结构，大大提高效率。
grouped_history_outputs = []
print("正在从 ODB 预读取数据，请稍候...")
for group in element_groups:
current_group_outputs = []
for elem_label in group:
try:
# 获取单元的历史数据区域（History Region）
region = step.historyRegions[elem_label]
# 从中获取指定变量的历史输出对象
history_output = region.historyOutputs[OUTPUT_VARIABLE]
current_group_outputs.append(history_output)
except KeyError:
# 增强健壮性：如果某个单元或输出变量不存在，打印警告信息并跳过
print(f"警告: 在分析步 '{STEP_NAME}' 中找不到 '{elem_label}' 的输出 '{OUTPUT_VARIABLE}'，已跳过。")
if current_group_outputs: # 只有当这个分组里成功找到了数据才添加
grouped_history_outputs.append(current_group_outputs)
# 如果最终一个有效数据都没有找到，则没有必要继续执行
if not grouped_history_outputs or not grouped_history_outputs[0]:
print("错误: 未能从 ODB 文件中提取到任何有效数据。请检查单元号和输出变量名称是否正确。")
odb.close()
return
# --- 3. 数据处理与输出 ---
# 从第一个有效的数据对象中获取时间步的总数
num_frames = len(grouped_history_outputs[0][0].data)
# 打印表头
header = f"{'TIME':>12}"
for i in range(len(grouped_history_outputs)):
header += f"{'GROUP ' + str(i+1) + ' SUM':>18}"
print('-' * len(header))
print(header)
print('-' * len(header))
# 循环遍历每一个时间帧（frame）
for frame_index in range(num_frames):
# 获取当前帧的时间戳，所有数据的时间戳都是一样的，所以从任意一个获取即可
time = grouped_history_outputs[0][0].data[frame_index][0]
# 使用f-string格式化时间，保留3位小数，总宽度为12
row_output = f"{time:>12.3f}"
# 循环遍历每一个分组的数据对象
for group_outputs in grouped_history_outputs:
group_sum = 0.0
# 对组内每个单元在当前时间帧的值进行求和
for history_output in group_outputs:
# .data 是一个元组列表，格式为 ((time1, value1), (time2, value2), ...)
# data[frame_index][1] 即为当前时间帧的值
group_sum += history_output.data[frame_index][1]
# 将求和结果格式化并拼接到行输出字符串中
# 保留8位小数，总宽度为18
row_output += f"{group_sum:>18.8f}"
# 打印当前时间步的所有数据
print(row_output)
print('-' * len(header))
except Exception as e:
# 捕获其他可能发生的意外错误，例如文件损坏或权限问题
print(f"发生未知错误: {e}")
finally:
# 确保无论是否发生错误，都能关闭 ODB 文件，释放文件句柄
if 'odb' in locals() and odb:
odb.close()
print("ODB 文件已关闭。")
# =================================================================================
# 脚本入口
# =================================================================================
if __name__ == "__main__":
# 检查命令行参数
# sys.argv 是一个列表，包含了所有命令行参数
# sys.argv[0] 是脚本自己的名字
# sys.argv[1] 是第一个参数，这里我们期望是 odb 文件的路径
if len(sys.argv) != 2:
print("错误: 命令行参数不正确！")
print("用法: abaqus python <脚本名.py> <odb文件名.odb>")
sys.exit(1) # 异常退出
# 从命令行获取 ODB 文件路径
odb_file_path = sys.argv[1]
# 调用主函数执行任务
process_connector_data(odb_file_path)
复制成功
基本流程：
使用非常简单，只需三步：
1、修改脚本参数：根据您的模型，调整 STEP_NAME, OUTPUT_VARIABLE, BASE_ELEMENT_NUMBER, NUM_GROUPS, 和 ELEMENTS_PER_GROUP 这五个参数。
2、通过Abaqus执行：在命令行中，使用Abaqus内置的Python解释器来运行脚本（Abaqus Script）：
代码块
Shell
自动换行
复制代码
1
abaqus python connector_force_sum.py <您的ODB文件名>.odb
复制成功
3、获取结果：脚本会在控制台直接输出结果表格。您也可以将输出重定向到一个文本文件以便后续分析：
代码块
Shell
自动换行
复制代码
1
abaqus python connector_force_sum.py job.odb > results.txt
复制成功

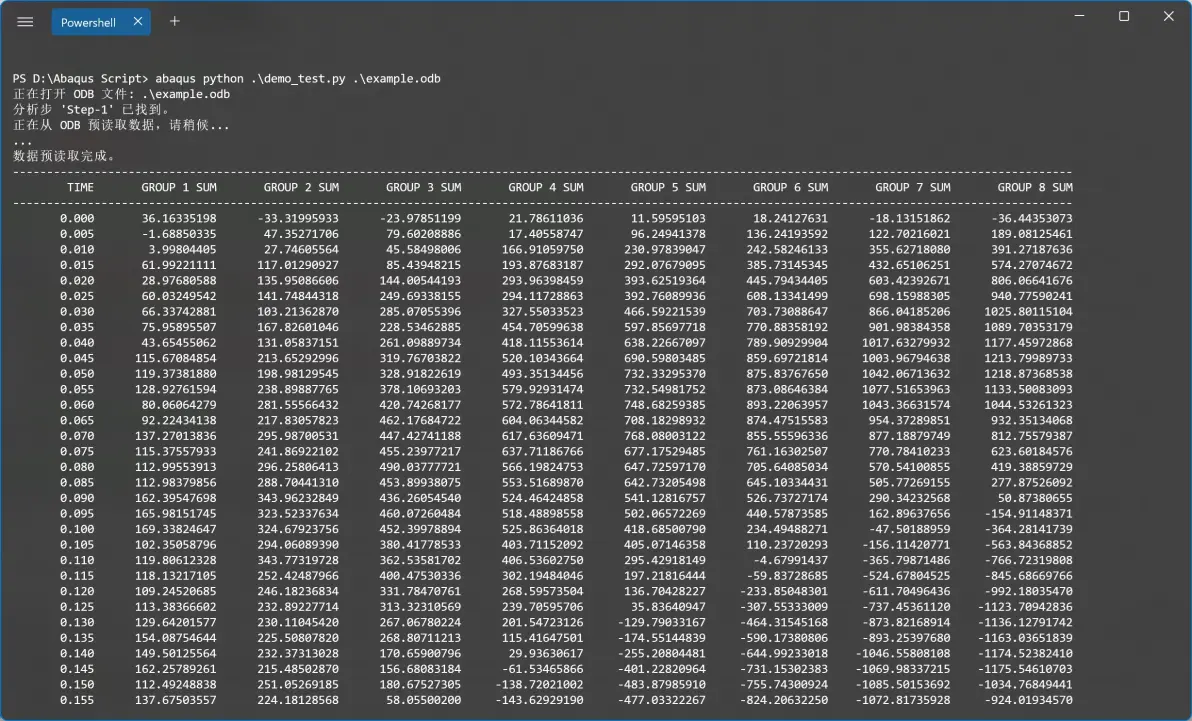

输出效果示例：
示例运行结果
相比在 Abaqus GUI 中逐个导出，脚本化提取提高了效率、确保数据的一致性。
读者可以根据需要修改参数，比如：
# 导入CSV模块
import csv
# 打开 CSV 文件写入
csv_filename = odb_path.replace(".odb", "_connector_results.csv")
with open(csv_filename, "w", newline="") as csvfile:
writer = csv.writer(csvfile)
writer.writerow(header) # 写表头
print('-' * (18 * len(header)))
print("".join([f"{h:>18}" for h in header]))
print('-' * (18 * len(header)))
for frame_index in range(num_frames):
time = grouped_history_outputs[0][0].data[frame_index][0]
row = [f"{time:.3f}"]
row_output = f"{time:>12.3f}"
for group_outputs in grouped_history_outputs:
group_sum = 0.0
for history_output in group_outputs:
group_sum += history_output.data[frame_index][1]
row.append(f"{group_sum:.8f}")
row_output += f"{group_sum:>18.8f}"
# 打印到屏幕
print(row_output)
# 写入 CSV
writer.writerow(row)
print('-' * (18 * len(header)))
print(f"结果已保存到 {csv_filename}")
复制成功
（补充说明：哔哩哔哩的新版本移动端专栏似乎看不见代码块，您可能需要使用电脑访问网页版）
