Abaqus的历史数据输出的问题

Abaqus结果输出时有场输出（Field Output）和历史输出(History Output)，场变量输出用于描述某个量随空间位置的变化，历史变量用于描述某个量随时间的变化，区别是场变量输出大量的单元或节点上的计算结果，写入odb文件的频率低，用与生成后出的各个图。历史变量输出少量单元或节点上的计算结果，写入Odb的频率高，用于生成X-Y图。历史变量允许单独输出某个独立分量，经常用到的就是这个独立分量的输出，比如输出结构最大点的位移变化曲线，或者盈利最大点的应力变化过程等。

在输出历史数据时，大多数的输出结果比如位移和应力等，不能实现整个模型全部输出，也就是需要指定set（参考集），需要设置相关的set后，结果输出才会有这些数据。

定义Set的对话框如图1所示，定义Set的类型时有三个，按照以往的理解，一般经常用到的应该是Node，也即节点集，想要输出这个节点在求解过程中的Mises应力变化过程，选择某个节点，通过Step模块的History Output Requests，如图2所示。

图1

图2

选择刚才设置的Set，选择需要输出的结果项，此处为Mises。之后计算，计算后提取结果时，发现并没有输出该节点的Mises历史数据。

笔者很快想到了，有可能是不能输出节点的应力，因为涉及到节点解和单元积分点解的问题，这个之前已经讨论过。基于此考虑，那么输出该节点的位移场肯定没问题，因为节点位移解是最先得到的节点解。

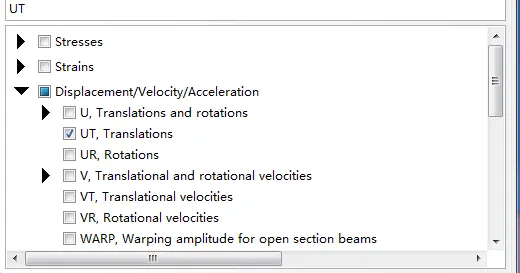

将Mises换成UT，如图3所示。

同时，新建一个Element Set，因为Node Set无法输出历史数据，那么采用Element Set也肯定能够输出单元积分点的数据，如图4所示。

图3

图4

之后进行计算，计算完成后，进入后处理模块，点击Create XY data，如图5所示，选择创建方式为ODB history output，弹出对话框如图6所示。

图5

图6中第一行是Element Set的单元积分点的历史数据，此次因为是一个平面模型而且采用的缩减积分单元，每个单元只有一个积分点。

后面两行是Node Set的节点位移U1和U2。

图6

以上是历史输出的操作，但是也明显存在了一个问题，如果想要输出某节点的应力怎么办？

虽然采用单元积分点的值其实已经能够满足通常的使用要求，但是单元积分点毕竟没有节点直观。

这里有两种方法，第一种是通过Python语言，写后处理程序，输出节点的所有相关数据。

另外一种是通过修改inp文件，这种方法笔者没有试过，是网上提到的一种方法，具体操作如下：

1.记住要输出的单元编号，例如为27，在INP文件的*Assembly部分定义一个element型的set：

*Elset, elset=Set-Name, instance=Part-Name

27,

2.在*End Step前加上：

*Output, history, frequency=10

*Element Output, elset=Set-Elem-forMeshPart

MISES,
