在 Abaqus 中，三维壳模型（3D Shell）与二维壳模型（2D Planar Shell）的核心区别主要体现在建模空间、几何表示、分析场景及功能支持等方面，具体如下：

1. 建模空间与几何维度

• 三维壳模型（3D）：基于三维空间构建，壳单元是具有厚度的 “曲面” 结构（如管道、汽车车身的曲面壳体），可模拟复杂的空间曲面几何，单元节点具有三维坐标（x, y, z），能实现空间内的任意变形与受力分析。
• 二维壳模型（2D Planar）：基于二维平面构建，壳单元是 “平面” 结构（如薄板、平面壳体），仅在二维平面内定义几何（x, y 坐标），厚度方向（z 向）通过单元属性设置，适用于几何和受力均在平面内的场景。

2. 分析场景与适用范围

• 三维壳模型：适用于空间曲面结构或三维受力场景，例如： 天然气管道的曲面壳体分析（需模拟管道的空间弯曲、环向 / 轴向受力）； 汽车车身、飞机蒙皮等复杂曲面结构的力学响应分析。
• 二维壳模型：适用于平面薄板结构或平面内受力场景，例如： 建筑中的平面楼板、墙体的静力分析； 薄板的平面内拉伸、弯曲试验模拟（几何和受力均在二维平面内）。

3. 单元功能与复杂度

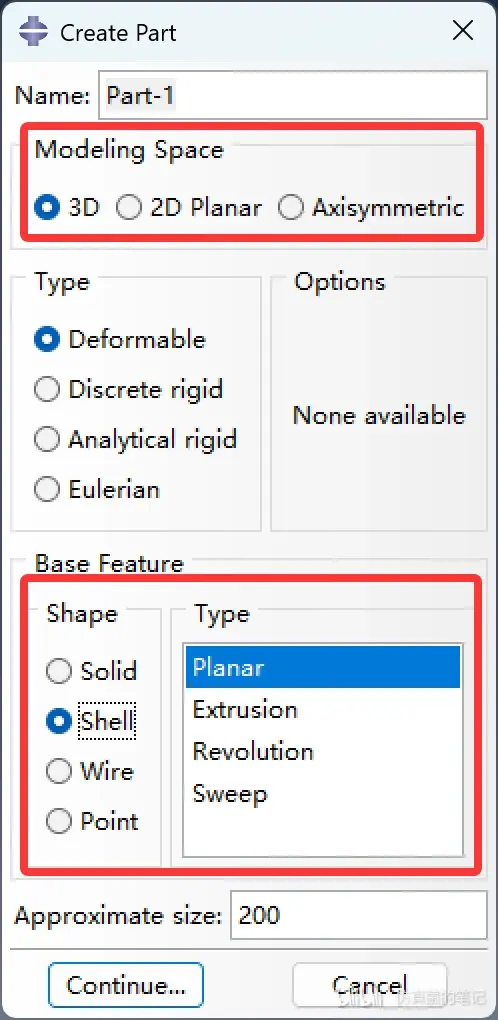

• 三维壳模型：支持更丰富的单元类型（如 S4R、S8R 等），可设置曲面生成方式（如 Extrusion、Revolution、Sweep，见第一张图），能精确拟合复杂空间曲面，但网格划分和计算复杂度更高。

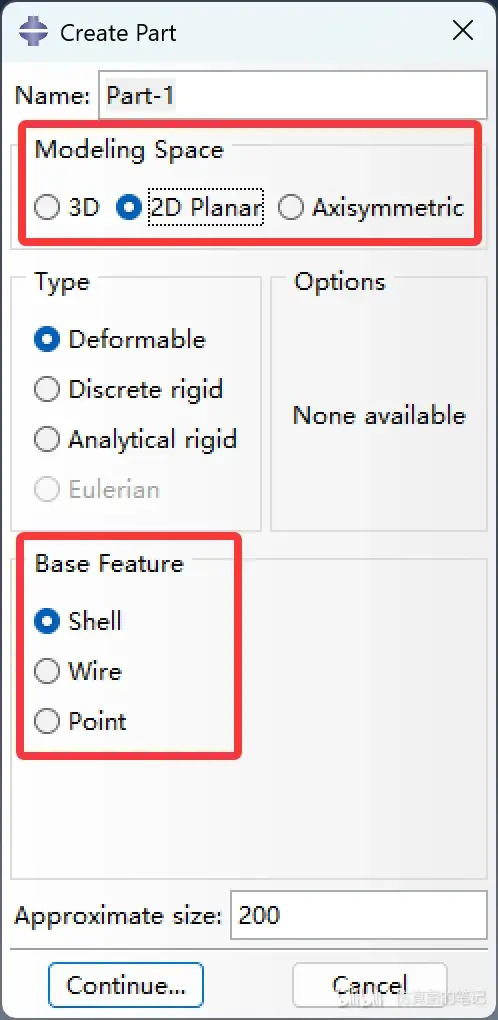

• 二维壳模型：单元类型相对简单，仅需在平面内定义几何（无曲面生成选项，见第二张图），网格划分和计算更简洁，但仅能模拟平面内的力学行为。

4. 边界条件与加载方式

• 三维壳模型：可施加空间任意方向的载荷（如空间力、扭矩）和边界条件（如空间约束），能模拟结构在三维空间中的复杂受力。
• 二维壳模型：载荷和边界条件仅能在二维平面内定义（如平面内的力、位移约束），无法直接施加空间三维的载荷。

简言之，若你的结构是空间曲面或需分析三维受力，选三维壳模型；若结构是平面薄板且受力仅在二维平面内，选二维壳模型即可。三维壳模型功能更强大但复杂度高，二维壳模型则更简洁高效。
