Abaqus弹簧连接器：Python脚本批量建模教学

大家好啊，好久不见啦，遇到了非常头疼的事，当然也是我懒了，所以停更了很久。很久没有写东西了，看到很多小伙伴给我留言，召唤我出山，非常欣慰，应该是担心我吧，不会是想我多吐点专栏出来吧，应该是出于对于对我个人的关心。其实能把自己的想法展示给更多的人是我的初衷，也是我想坚持下去的，记得我第一次写专栏，每天看几十遍，有没有人关注我，有没有给我留言，自己给自己刷阅读量，到现在我的文章也再慢慢传播了，我也不用给自己刷阅读量了。

我现在尽量每周更新一到两次。可能会写点简单的东西，我自己更熟悉的东西。比如脚本，我更喜欢讲脚本，因为子程序要创新，脚本更像是应用，创新的东西，都比较难，人都是趋易避难的，当然子程序我也会讲的，频率会低一点。

今天我就做一个关于，连接器，或者说弹簧的脚本建模方法吧，因为我看到大家在问卷里填的问题，大家的问题还是挺多的，而且比较难，我就慢慢的回复，先挑个简单的吧。我看到好几个关于此类似的问题。今天就说这个吧。

其实脚本能做的事，在cae里基本上都能做到，只不过可能费时间，费工夫，难度上，并不是很大。对于非线性弹簧这种，就是建模的问题，因为对应的节点很多，大几十上百个点，一个个点肯定费劲。

1 模型

今天用的模型100*100的平板两块，网格大小5，看的稍微清楚一点。上下板之间对应的节点的建立连接器，至于线性还是非线性，这都无所谓，那是连接器connector的属性了，想给什么都行。今天就是干这个活，这要是一个个点，不用说，肯定费劲。大家注意一点，这里要用一下orphan mesh mesh(我没写错吧，好像是这么拼的)，就是俗称的网格part，才可以建立节点对节点的wire。做法就是画好网格后，再mesh模块，选菜单栏上的Mesh->Create Mesh Part，就能复制一份网格part了。

2 CAE里操作一次

其实，看过之前的文章的小伙伴应该知道接下来的套路了，写脚本就是这个套路。做一次点对点的连接，总是可以的吧，哪怕再痛苦，再费劲，第一次也是要做的，剩下的就是舒爽了。

建立连接器的3个步骤：

(1) 建立点对点的wire

(2) 建立连接器(connector)属性

(3) 把属性赋予给wire

就这3步骤，简简单单的

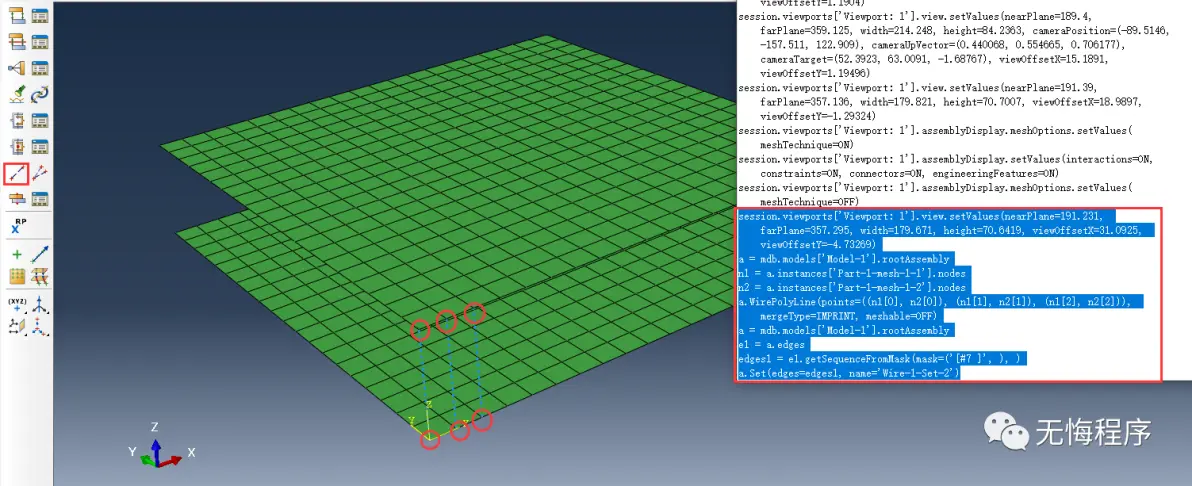

首先，第一步，在abaqus Interaction模块下，点那个非常明显的小标志，因为是批量处理，我就多点了几组。同时，最重要的，不要忘了记录脚本。我们把这部分的脚本先存起来。

所有带session都可以不要，有小伙伴问我，rpy里的看起来冗长，为什么我写的要更简洁一点。因为我把里面很多废话都删掉了，比如下面，你们可以明显的看到，有两个a变量，这些都是重复内容，取一个就行了，类似的情况，还有一写rpy里定义了一些用不到的变量，也都可以舍去。

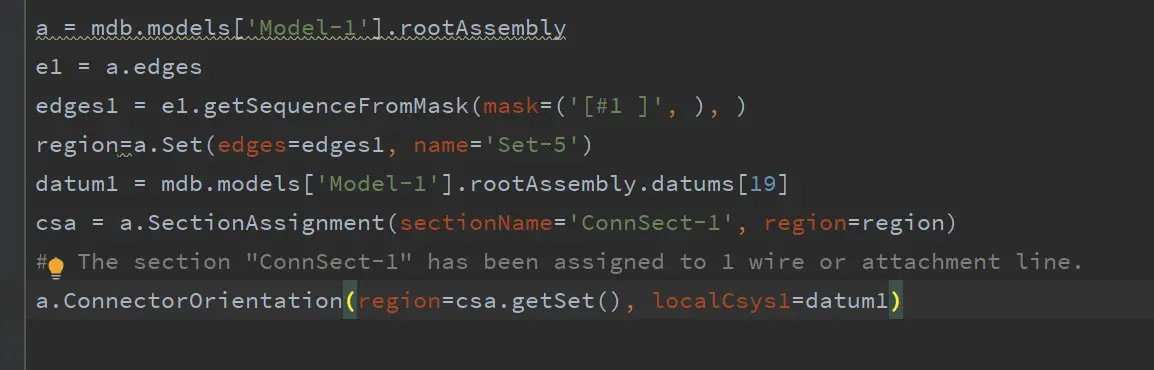

比如，我稍微把这段整理一下。这里面有个getSequenceFromMask，是abaqus生成的掩码，这东西是屁用都没有的，它只能告诉你，某个函数的某个参量，需要的是sequence序列类型，不支持对象类型，千万不能照搬，一定要改成索引的形式，反正就是要改，具体怎么改，你看我写的，看看就知道了。

从这里可以明显的看到，上下板的单元标号都是对应的，这种情况是最简单的情况，也是我们想要的情况，但是实际的模型，大概率不是对应编号的，而是需要你自己找到对应关系，比如，找到上板所有点中，距离最近的那个点作为连接，大部分的情况可能都是这样。其实做法也很简单，只需要多做一步，先找到上下板节点之间的对应关系，就利用穷举法，一个个找，相信计算机，程序找的很快的，我想留给各位自己思考。

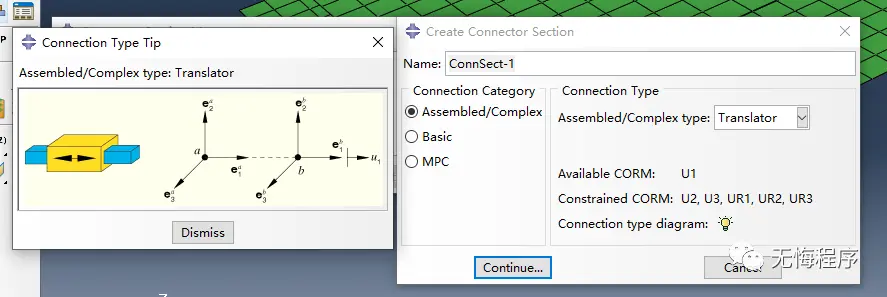

第二步，其实是给连接器建立一个属性，我相信做这个的小伙伴不需要我解释是什么，我简单解释一下，我也不是很懂，就是指你连接的连接的两个点，他们之间的相互关系是怎样的，里面有很多，abaqus也给了图解，比如我今天用的translator，两点之间，只有U1方向可以有运动关系，其他5个自由度都保持一致。大家可以自行看一下，里面有解释。
