在 ABAQUS 中，beam（梁单元）、elbow（弯管单元）、pipe（管道单元）、truss（桁架单元）虽同属一维线单元范畴，但在核心用途、力学特性、载荷适配等方面差异显著，适配不同的管道及结构分析场景。以下是四者的详细区别总结：

核心定位与适用场景

Truss（桁架单元）：最简化的一维单元，核心用于仅承受轴向拉压载荷的结构，比如建筑中的桁架钢架、简易支撑拉杆等。它假设节点为铰接，无抗弯、抗扭能力，仅计算轴向应变与应力，无法模拟弯曲、扭转相关的变形，不适用于管道这类需抵抗复杂载荷的结构。

Beam（梁单元）：适用于各类需分析弯曲、扭转、轴向拉伸组合变形的杆状结构，如机械中的传动轴、建筑中的梁架，也可用于管道初步简化建模。其核心优势是能捕捉梁轴线方向的弯曲曲率、截面扭转等效应，支持矩形、工字形等多种截面定义，但无管道专属的环向应力、椭圆化变形模拟功能。常见类型有 B31（2 节点空间线性梁）、B32（3 节点空间二次梁）等。

Pipe（管道单元）：专为直管模拟设计的专用线单元，适配管道的典型工况。可直接处理内压、外压等管道专属载荷，软件能自动将压力转化为环向应力、轴向力等。适用于长距离直管的屈曲、拉伸、弯曲分析，例如陆上输油直管段，常见类型如 PIPE31（2 节点空间线性管道单元）。

Elbow（弯管单元）：管道单元的细分专用类型，聚焦弯管、管道拐角结构。核心是精准模拟弯管受载时的曲率变化，这类变形在普通 beam 或 pipe 单元中难以精准捕捉。适用于核电、化工管道系统中的弯管段分析，比如管道转向处的应力评估，典型如 ELBOW31、ELBOW31B 等单元。

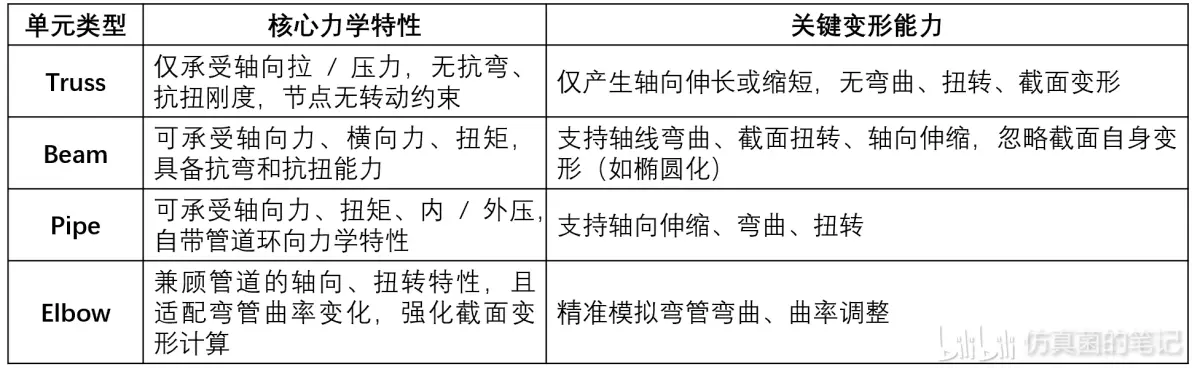

力学特性与变形能力

载荷施加与适配性

Truss：仅能施加节点处的集中轴向力，无法直接施加分布载荷或压力，载荷形式极单一。

Beam：可施加轴向力、横向均布载荷、节点集中力、扭矩，但无内压专属接口，若模拟管道内压需手动将压力等效为轴向力或侧向载荷。

Pipe：支持 “Pipe Pressure” 专属载荷类型，直接输入内径和压力值，软件自动换算等效载荷，同时可施加轴向力、扭矩，适配管道常规载荷。

Elbow：除支持管道单元的载荷类型外，还针对弯管曲面优化了压力载荷算法，能精准计算内压或外压对弯管曲面产生的非线性变形效应，适配弯管复杂载荷工况。

局限性与使用限制

Truss：适用范围极窄，完全无法用于管道分析，因管道必然承受弯曲和压力载荷，超出其力学建模范围。

Beam：用于管道模拟时，无法体现内压带来的环向应力和截面椭圆化，仅适合管道整体走向的粗略弯曲分析，精度难以满足管道工程设计要求。

Pipe：无法模拟弯管的曲率变化和椭圆化变形，若用于弯管建模会产生较大误差，仅局限于直管段。

Elbow：仅适配弯管结构，用于直管建模时计算效率低，且无法模拟非弯管的复杂结构，需与 Pipe 单元配合搭建完整管道系统。
