1.后处理阶段我们直接打开Odb结果文件

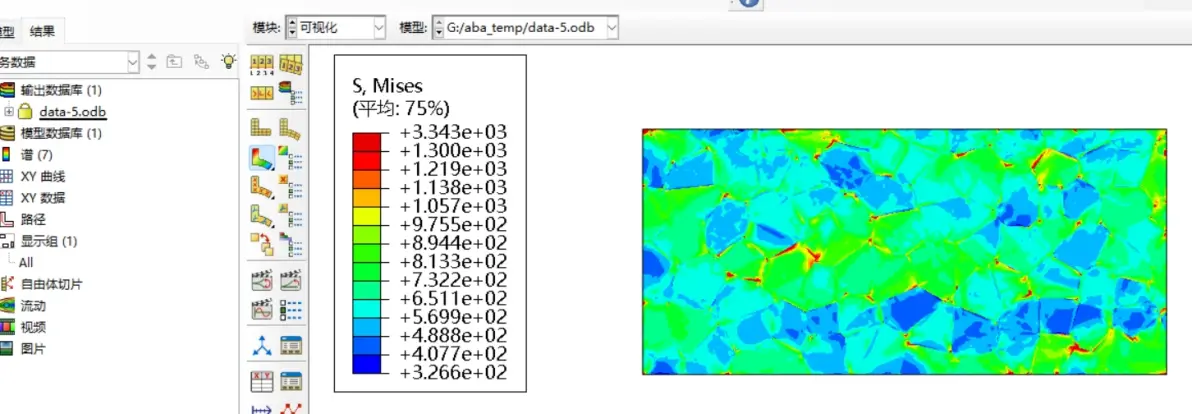

初始阶段看左侧栏里面的这个显示组（1）

目前仅有的1个显示组All，它是打开结果文件就默认创建的，就表示右侧整个多晶的所有单元的集合。右图为没有晶界的mises应力云图。

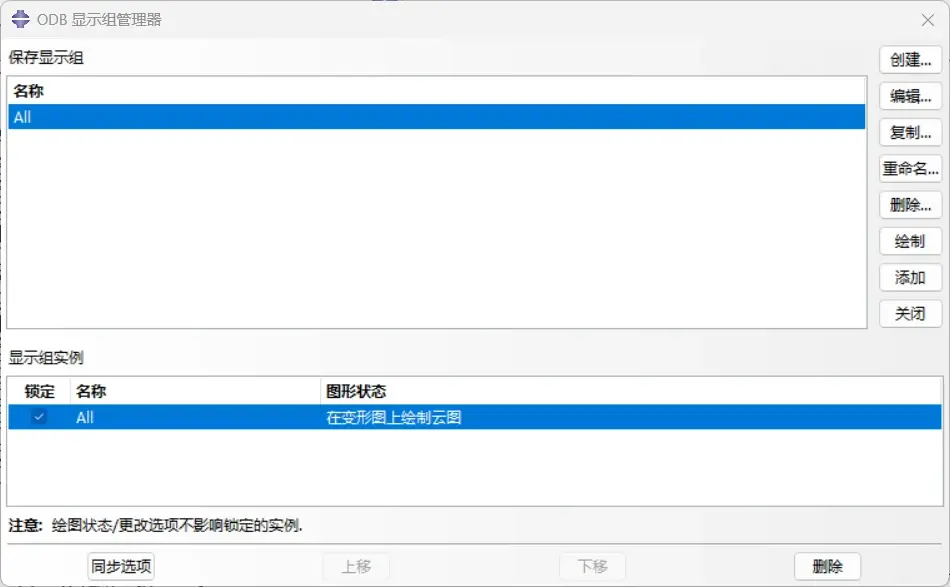

2.下面打开工具栏上方的--工具(Tools)--显示组(Display Group)--管理器(Manager)

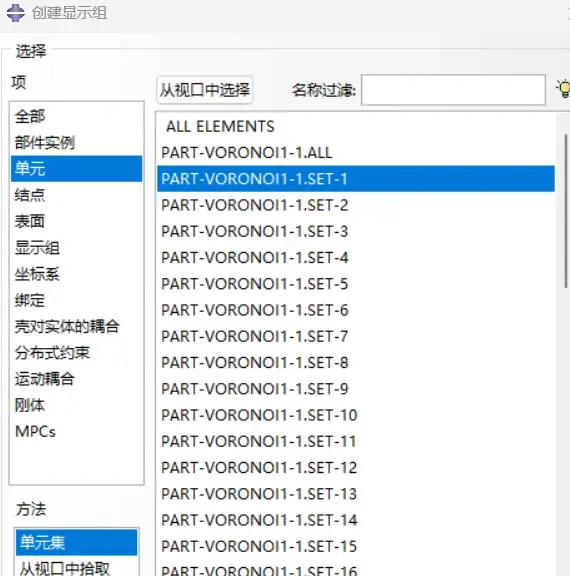

3.点击创建，会显示选择单元的对话框，选择一个晶粒的单元集合，双击确定。

每次选中一个晶粒，在这个晶粒的显示界面设置它为只显示边线，具体设置很好操作，我这里只在代码中体现了，没放图片。

(不能一次将所有晶粒选中，因为只会显示整个集体的边界）

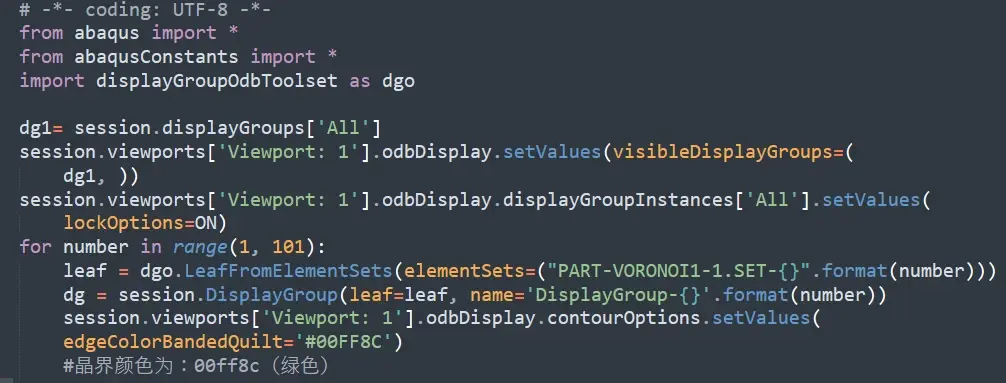

4.我这里有100个晶粒，需要反复选中和设置只显示边线的操作，这里则可以用Python脚本帮忙。

(for循环前面的语句是将All集合的显示设置锁定，以防后面其它晶粒的显示设置对其有影响，可以注释掉，重点在for循环内)

边线颜色即为晶界的颜色，其它颜色可以自己探索一下，这里只展示了绿色的情况，白色为‘#FFFFFF’

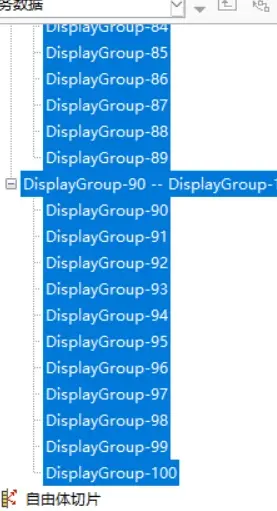

脚本输入到abaqus之后，全部晶粒都按此操作完毕，在显示组就可以看到此时共有101个显示组。

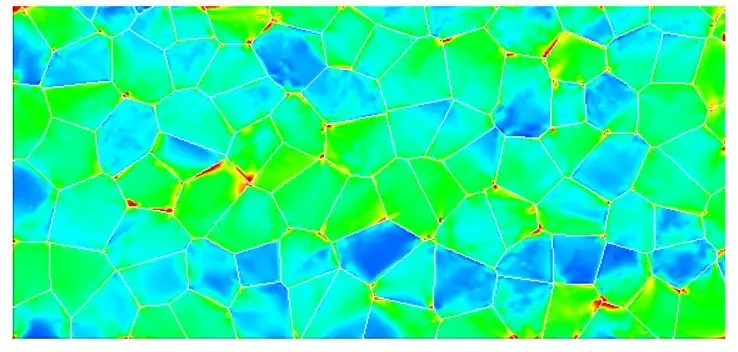

5.将所有显示组选中(借助Shift键)--鼠标右键--添加即可将所有晶粒的边线覆盖到之前的多晶集合All上显示，效果如图，后面可自己调整线宽和颜色。
