写在前面

很久以前看过usim大神用ABAQUS做的魔术“戒指穿项链”,趁着疫情期间自己动手建模做了一遍,效果还行,现将建模过程分享给大家,共勉。

感谢usim大神给我们提供的很多很有意思的仿真案例,致敬。

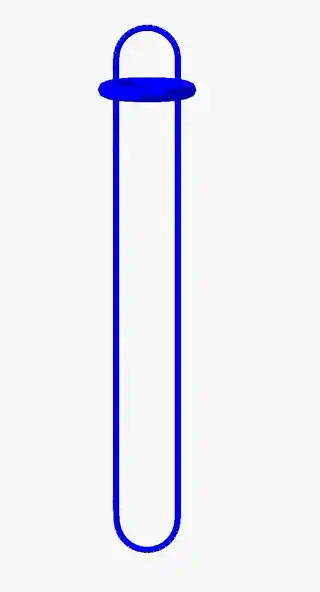

本例结果



建模详解



一、零件建模

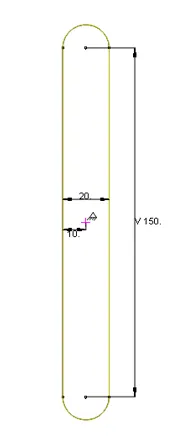

使用create part>3D/deformable/wire/planer建立如图所示的项链模型。


图为“项链”模型

使用create part>3D/deformable/solid/revolution,创建如图所示的戒指模型。


图为“戒指”模型



二、材料属性

戒指材料密度取7800E-12,弹性模量210000,泊松比0.3。

项链密度取1500E-12,弹性模量100000,泊松比0.3,damping(阻尼)取beta=1E-6,其余为0。

项链截面属性类型选择truss,截面面积为3.14。


图为“项链”的截面属性类型

将材料属性赋予已经创建的戒指和项链零件上。




三、装配体

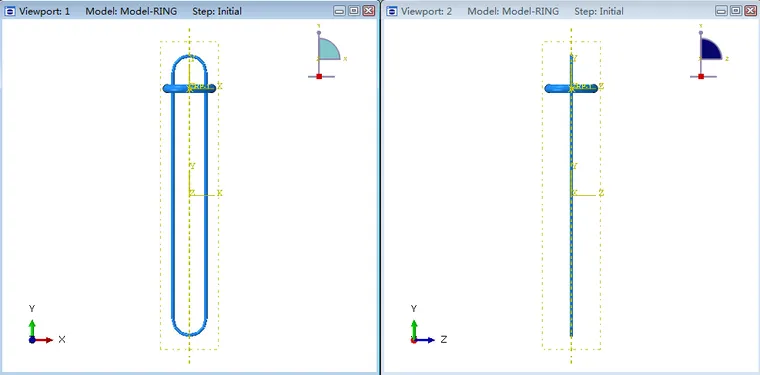

将项链与戒指按照下图所示的位置关系进行装配。


图为戒指与项链的装配关系



四、分析步

创建动态分析步dynamic,explicit,分析时长设置为0.3s,其余均为默认。

将场变量输出改为等时间间隔输出100次,如下图。


图为场输出变量设置




五、相互作用

在戒指中心的圆心位置创建RP(参考点),并对戒指创建刚体约束,刚体约束参考点为创建的参考点。

接触属性选择切向接触,摩擦系数penalty取0.05。

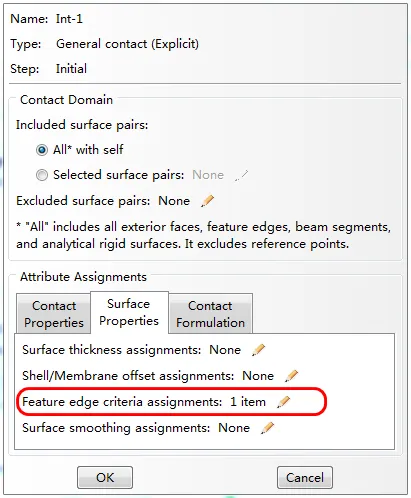

创建通用接触general contact,接触属性选择刚才创建的接触属性,特别注意的是,在surface property中进行设置如图设置。


图为通用接触属性界面



为了使项链重量更重,模拟效果更好,在整个项链上创建非结构质量。



图为非结构质量设置




六、载荷与边界条件

在戒指上端施加固定约束条件。

整个模型施加竖直向下的重力载荷。

在戒指刚体约束参考点上施加预定义角速度场。

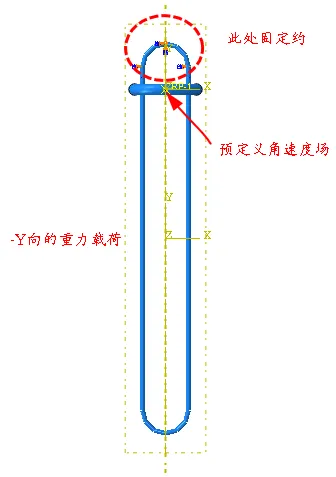

边界条件示意图


角速度预定义场参数设置,此处特别注意转轴的坐标位置通过戒指刚体约束参考点。



七、网格

使用C3D8R对戒指进行网格划分,使用T3D2单元对项链进行网格划分。



八、提交运算

新建job,提交分析。
