随机球体与三维圆柱体建模插件:Abaqus创新工具

插件介绍

AbyssFish Random Sphere Cylinder 3D V2.0 插件可在Abaqus内参数化生成随机分布的球体部件及圆柱体试件三维模型。插件可用于构建球体骨料混凝土细观、球体弹丸、泡沫混凝土、多孔结构模型等,可设置模型的尺寸、球体的粒径分布、球体比例等参数。

Abaqus随机球体三维圆柱体试件建模插件的图1



模型说明

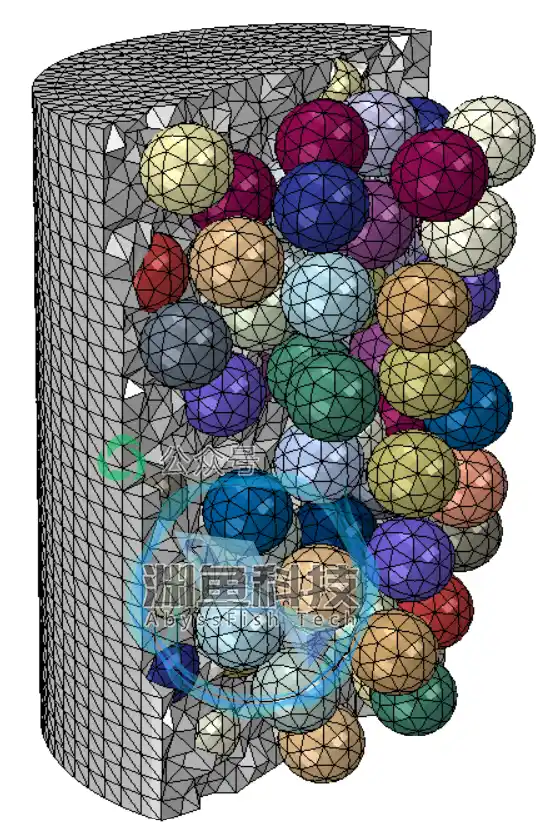

插件采用多部件(Part)装配方式,分别建立随机分布的球体及带有孔洞的圆柱体部件,并进行模型装配。

Abaqus随机球体三维圆柱体试件建模插件的图2

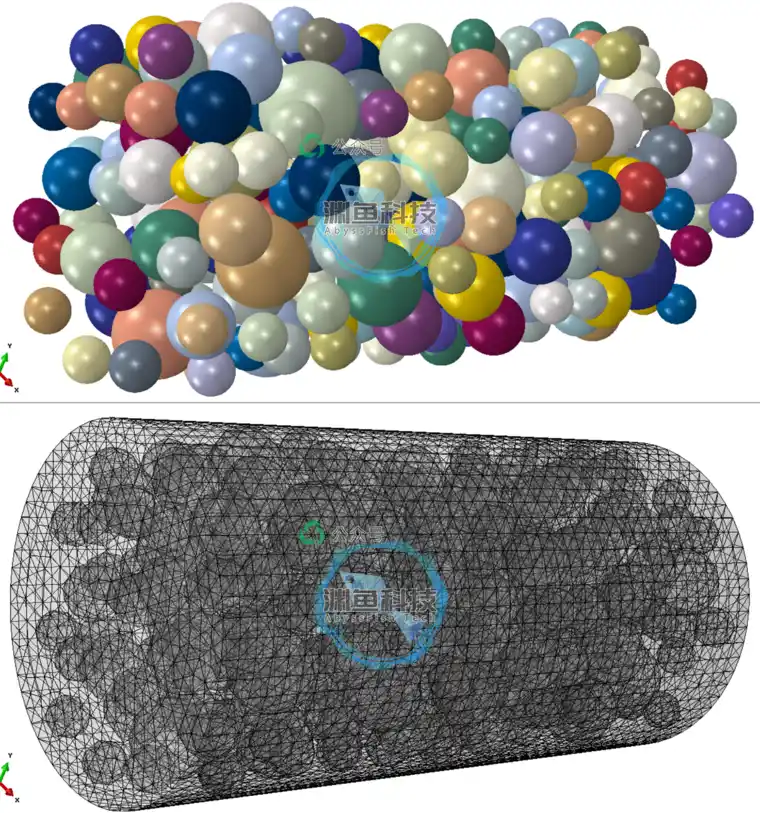

插件建立的模型中每个球体为一个独立的部件,且插件已对所有球体进行空材料的指派,用户可批量更改球体的截面属性。

Abaqus随机球体三维圆柱体试件建模插件的图3

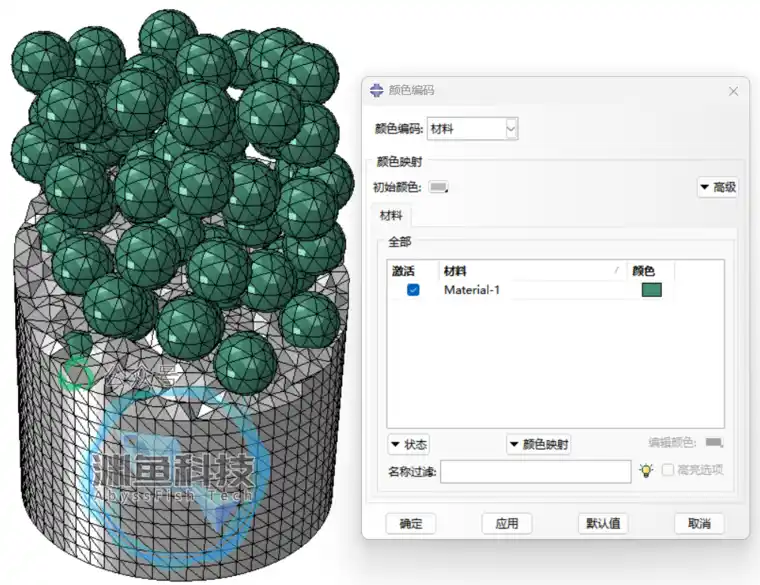

模型中所有球体可以批量进行网格划分,方便用户使用。

Abaqus随机球体三维圆柱体试件建模插件的图4

注意,插件仅完成了几何部件的装配操作,并未指定材料属性、分析步、相互作用、载荷、网格等,此部分内容需要用户根据模拟内容自行设置。

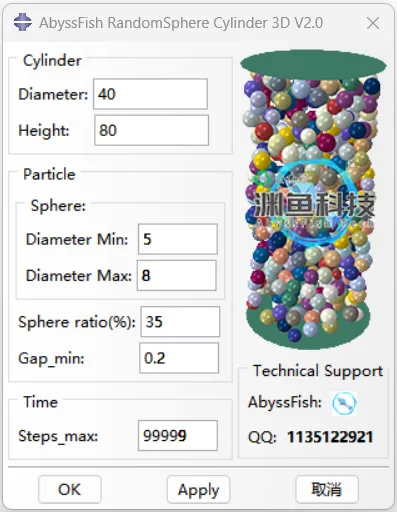

参数说明

Diameter、Height:设置圆柱体模型的直径及高度。单位全局统一即可。

Diameter Min、Diameter Max:球体的直径分布区间。随机球体均匀分布在设定的参数值范围内。

Sphere ratio:所有球体的体积占圆柱体体积的比例。

Gap_min:球体之间可能存在的最小间距,本参数设置是为了防止球体之间距离过小造成模型中存在小边,而影响到后期的网格划分。

Steps_max:最大投放次数,模型采用随机投放算法,达到设定的投放尝试次数后停止。此参数若设置过小可能会达不到设定的球体百分比,应根据球体数量适当调整。

适用版本

插件可运行在Windows10、11系统上,支持Abaqus2024及以上版本。如需Abaqus2023及以下版本的插件可查看:



更新日志

2024/04/09  V2.0

1、更新Python3,适配Abaqus2024+;

2、优化注册编号及许可证文件路径;

3、优化插件界面显示;
