Abaqus三维几何建模工具升级:Abaqus Geometry 2.0

1. 二维骨料填充模型

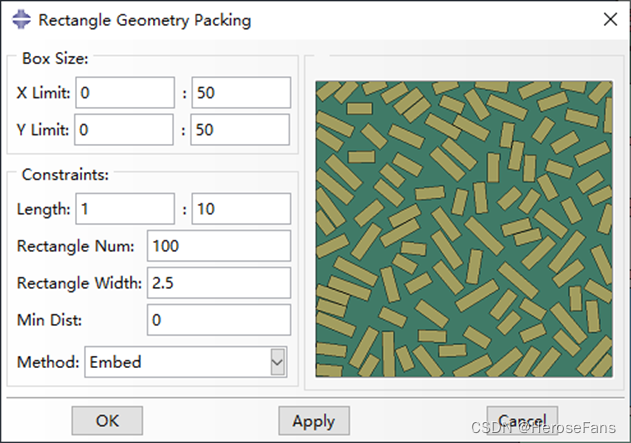

1.1 矩形骨料填充模块

用于在矩形边界内填充矩形骨料,矩形骨料长度可按范围指定,同时可控制矩形骨料间的最 小间距(如果为负数,则表示矩形可相交)。

abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry 2.0的图1abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry 2.0的图2

图1.1 二维矩形骨料填充模块

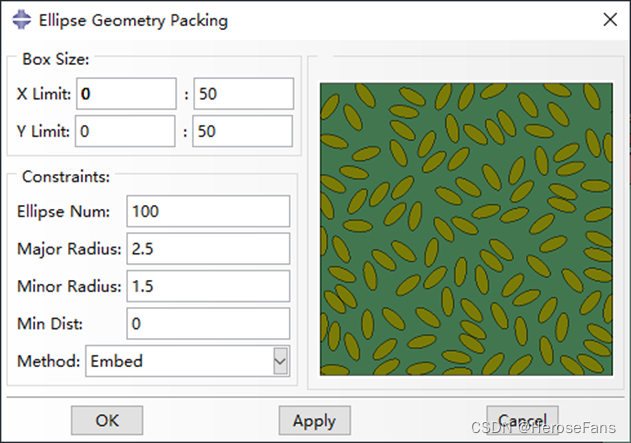

1.2 椭圆骨料填充模块

用于在矩形边界内填充椭圆骨料。

abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry 2.0的图3abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry 2.0的图4

图1.2 二维椭圆骨料填充模块

1.3 圆形骨料填充模块

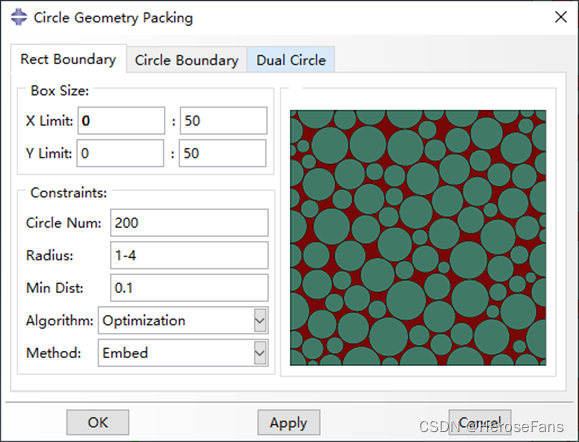

1.3.1 矩形边界圆形骨料填充模块

用于在矩形边界内填充圆形骨料,支持指定圆形骨料尺寸范围。

abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry 2.0的图5

图1.3 二维圆形骨料填充模块(矩形边界)

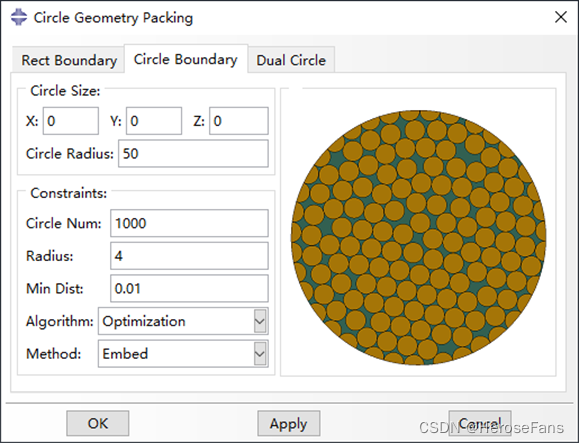

1.3.2 圆形边界圆形骨料填充模块

用于在圆形边界内填充圆形骨料,支持指定圆形骨料尺寸范围。

abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry 2.0的图6abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry 2.0的图7

图1.4 二维圆形骨料填充模块(圆形边界)



1.3.3 双层圆形骨料填充模块

用于在矩形边界内填充双层圆形骨料,每一种尺寸骨料可带一个偏置层(如指定0,则表示不附加偏置层)。

abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry 2.0的图8abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry 2.0的图9

图1.5 二维双层圆形骨料填充模块

2. 三维骨料填充模型

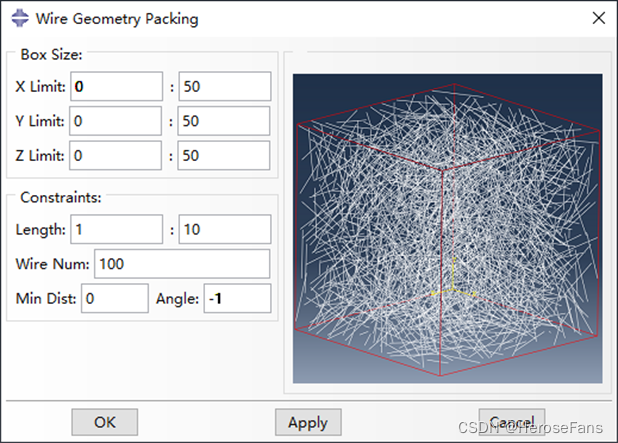

2.1 纤维填充模块

用于在长方体边界内随机填充纤维,可控制纤维长度在某一范围内变化,同时可控制纤维间的最小间距。

abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry 2.0的图10abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry 2.0的图11

图2.1 三维纤维填充模块

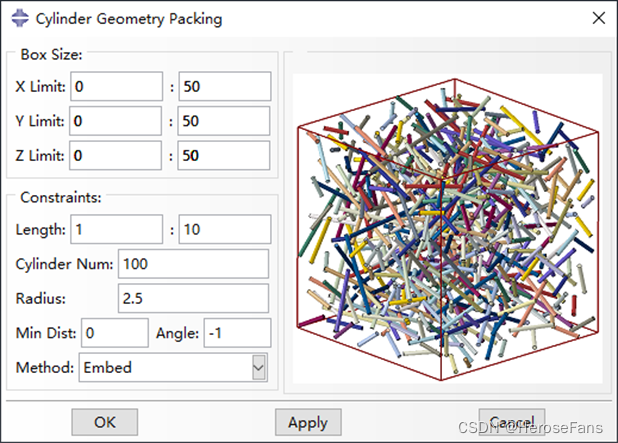

2.2 圆柱骨料填充模块

 用于在长方体边界内随机填充圆柱骨料,可控制骨料长度在某一范围内变化,同时可控制圆柱骨料间的最小间距。

abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry 2.0的图12abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry 2.0的图13

图2.1 三维圆柱骨料填充模块

2.3 椭球骨料填充模块

用于在长方体边界内随机填充椭球骨料,可控制椭球骨料间的最小间距。

abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry 2.0的图14abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry 2.0的图15

图2.2 三维椭球骨料填充模块

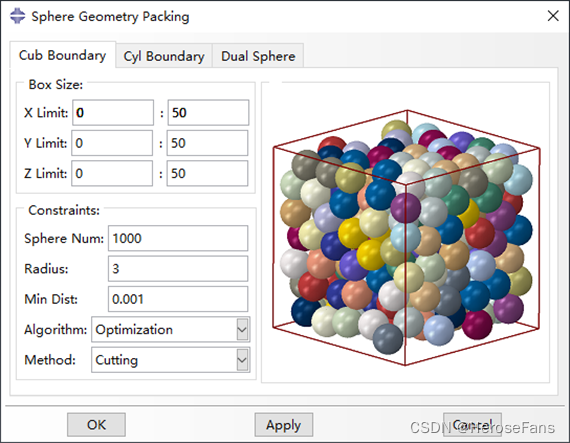

2.4 球体骨料填充模块


2.3.1 长方体边界球体骨料填充模块

用于在长方体边界内填充球体骨料,支持指定球体骨料尺寸范围,并可控制球体骨料间的最小间距。

abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry 2.0的图16abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry 2.0的图17

图2.3 三维球体骨料填充模块(长方体边界)


2.3.2 圆柱边界球体骨料填充模块

用于在圆柱边界内填充球体骨料,支持指定球体骨料尺寸范围,并可控制球体骨料间的最小间距。

abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry 2.0的图18abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry 2.0的图19

图2.4 三维球体骨料填充模块(圆柱边界)

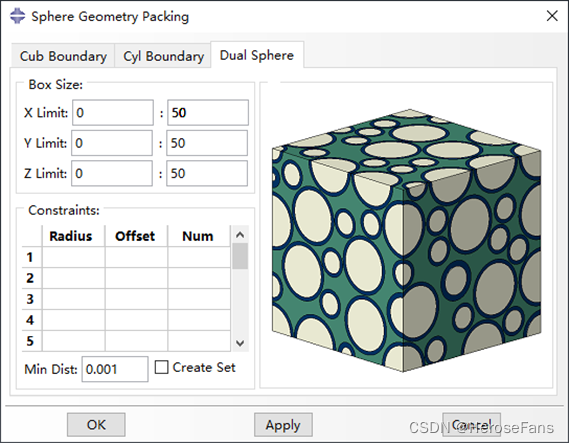

2.3.3 双层球体骨料填充模块

用于在长方体边界内填充双层球体骨料,每一种尺寸骨料可带一个偏置层(如指定0,则表示不附加偏置层)。

abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry 2.0的图20abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry 2.0的图21

图2.5 三维双层球体骨料填充模块

2.4 梯度球体骨料填充模块

用于在长方体边界内梯度填充球体骨料,可控制球体骨料间的最小间距。

abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry 2.0的图22abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry 2.0的图23

图2.6 三维梯度球体骨料填充模块

3. 使用示例

3.1 二维矩形骨料填充模块

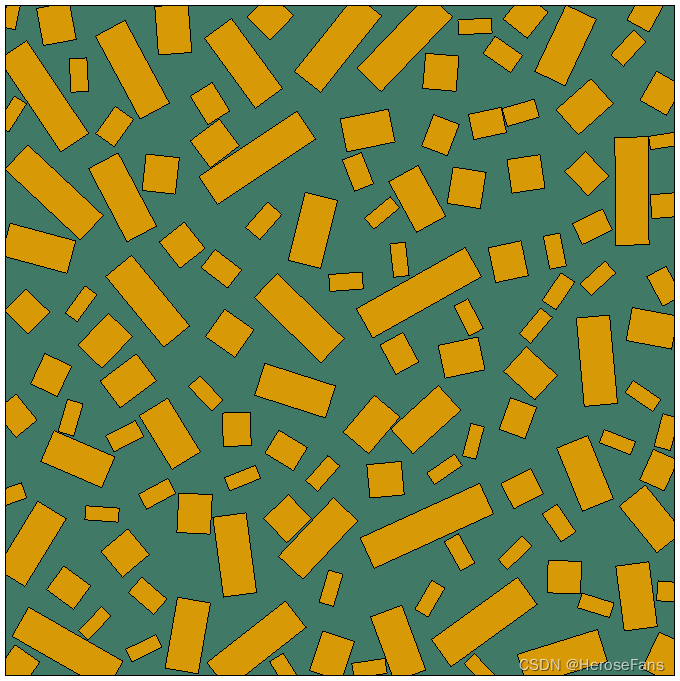

在50x50的矩形边界上填充宽度为2.5,长度在1~10变化的矩形骨料,按最大数量填充,填充结果如下图所示,填充率可达40%左右。

abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry 2.0的图24abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry 2.0的图25

图3.1 二维矩形骨料填充示例

3.2 三维球体骨料填充模块

在50x50x50的长方体边界内,填充最大600个半径为5.0的球,最小间距为0.001,下图为两种不同算法生成结果对比:

abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry 2.0的图26abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry 2.0的图27abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry 2.0的图28abaqus的三维几何体建模插件(线条/圆柱/椭球/球体)--Abaqus Geometry 2.0的图29
            (a) Random算法生成结果 (121)       (b) Optimization算法生成结果 (221)

图3.2 Random和Optimization算法球体骨料填充对比

从结果中可以看出,Optimization算法填充率远高于Random算法,能够得到更加致密的骨料填充模型。

3.3 梯度球体骨料填充模块

梯度球体骨料填充模块提供了自定义分布模式(UDF选项),选择UDF选项后,Size Limit将转换为文件输入接口,用户需选择一个后缀.py的Python代码文件,文件中需包含一个getSize(x, y, z)函数接口,该函数返回当前位置晶体的尺寸(>0),文件模板见示例:

12345678910#coding:utf-8import math def getSize(x, y, z):    ################################################    size = 0.2*math.sqrt((x-0.5)**2+(y-0.5)**2)+0.025    ################################################    return max(size, 1E-5)     if __name__ == "__main__":        print(getSize(0., 0., 1.))
