Abaqus显示动力学应用：铆钉冲压仿真与Lagrange/CEL技术

1. 建立几何模型：

铆钉、上下模、带孔的零件。注意！其中采用CEL（Coupled Eulerain-Langrangain欧拉-朗格朗日耦合）的铆钉模型是一个区域、钉冲压变形前后网格存在的最大区域！

2.划分网格、装配

（略、默认大家都会...）

3. 单元类型、材料属性

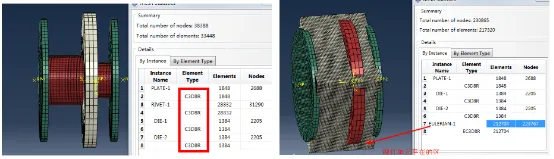

拉格朗日法的单元：4个零件单元都为C3D8R。下左图。

CEL（Coupled Eulerain-Langrangain欧拉-朗格朗日耦合）铆钉采用的是欧拉单元EC3D8R，其他为C3D8R(拉格朗日单元)，下右图。

材料属性：

零件材料都为钢：

steel：E=210000Mpa，泊松比0.266，密度7.8e9t/mm3.。

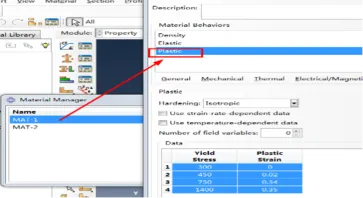

注意！铆钉的材料带塑性！！其它的材料不带塑性。采用应力应变描述塑性特性Plastic：

4. 建立分析步：采用显示动力学 Dynamic Explicite，时间0.001秒。

5.建立3个参考耦合点，将除销钉外的3个零件分别与3个参考点刚性耦合。

6. 接触：采用自接触ALL*with self

7.约束，位移。

全约束带孔的零件。采用位移模拟两端冲压铆钉：上端零件向下位移3mm，下端零件向上位移2mm。

特别注意：

CEL中需要通过预定义场中的Material assignment赋予铆钉材料存在的区域。

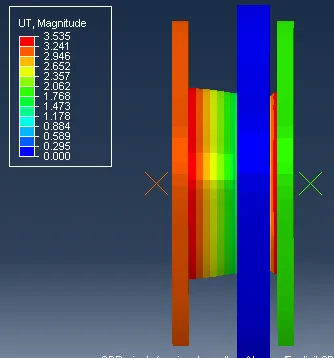

结果：

注：CAE模型和详细的操作过程见下付费内容

1.CAE练习模型：rivet_forming_CEL.inp，rivet_forming_lag.inp.

2.详细操作界面见Word文档ABAQUS铆钉冲压过程Lagrange and CEL.doc
