Abaqus显示动力学载荷子程序VDLOAD的应用

1 VDLOAD子程序接口

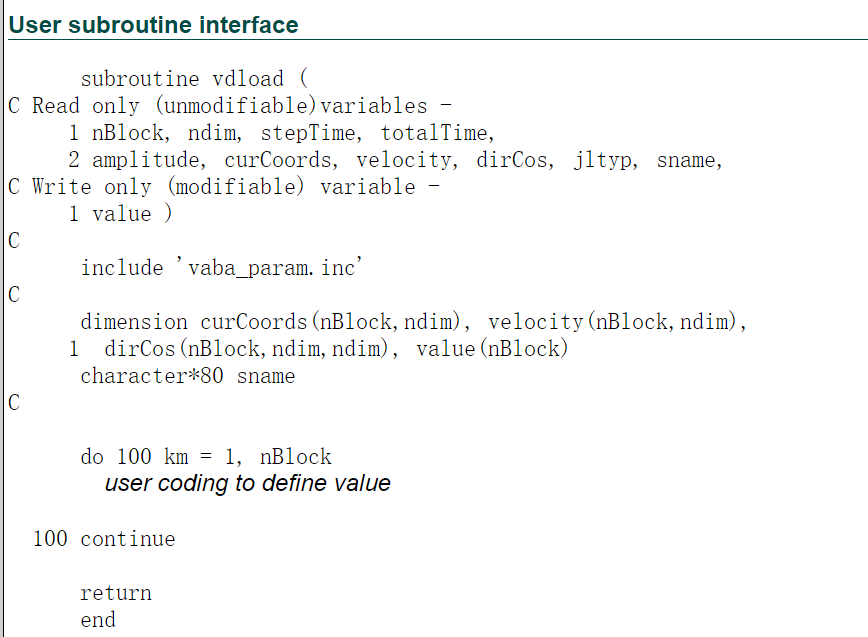

   首先,还是去abaqus帮助文档找到VDLOAD的接口位置:


2 VDLOAD形参

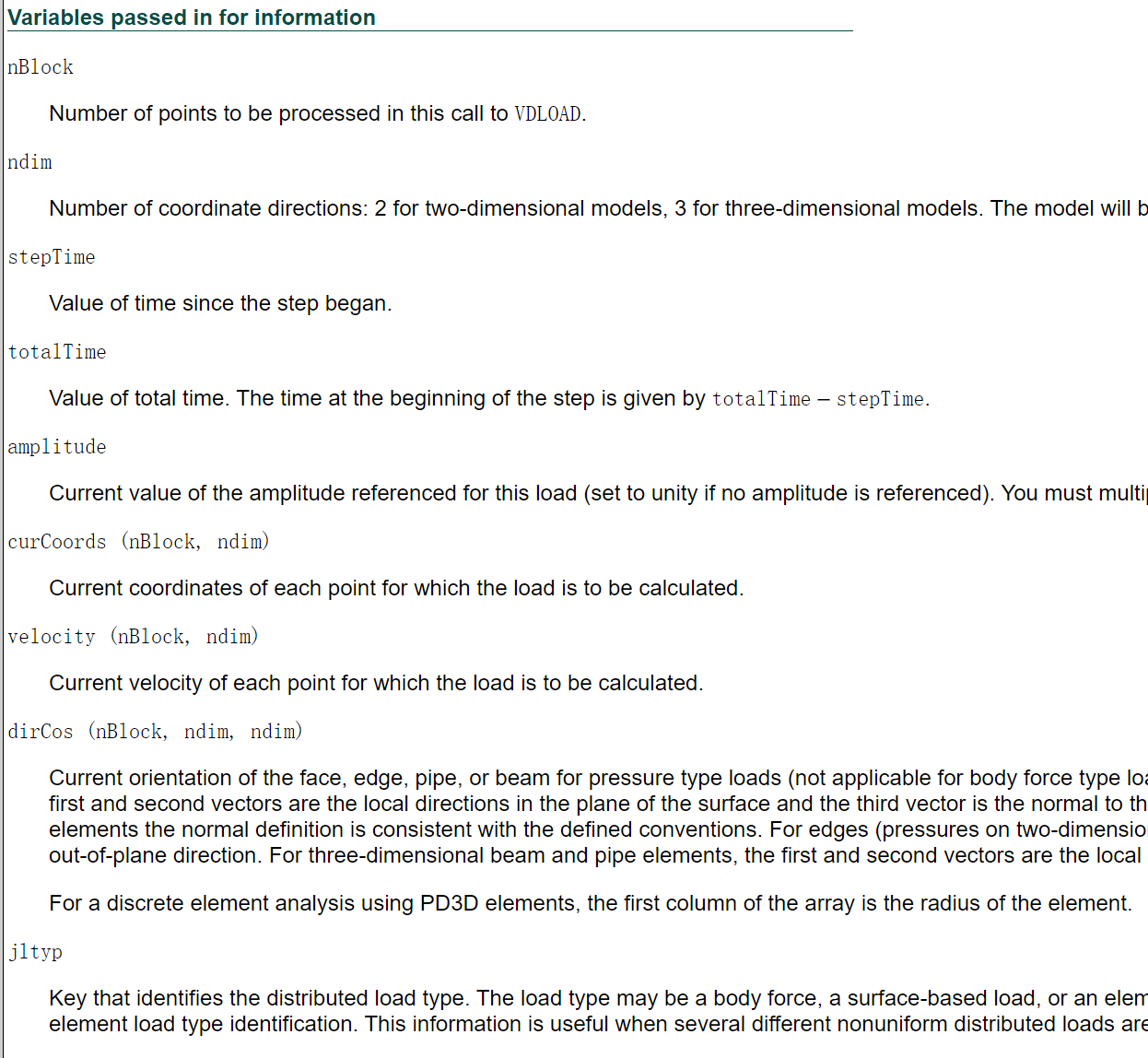

找到之后,需要做的就是了解子程序形参所表示的含义,这一步的工作,只需要老老实实把帮助文档读一读就行了,其实很多子程序的形参都有共同的地方,大家一开始写的时候,可能会比较困难,等你写得多了,就会大彻大悟了,什么样的子程序拿到手,都能很快上手:

大家可以把这些形参读一读,我挑几个比较重要的讲:


(1)nBlock

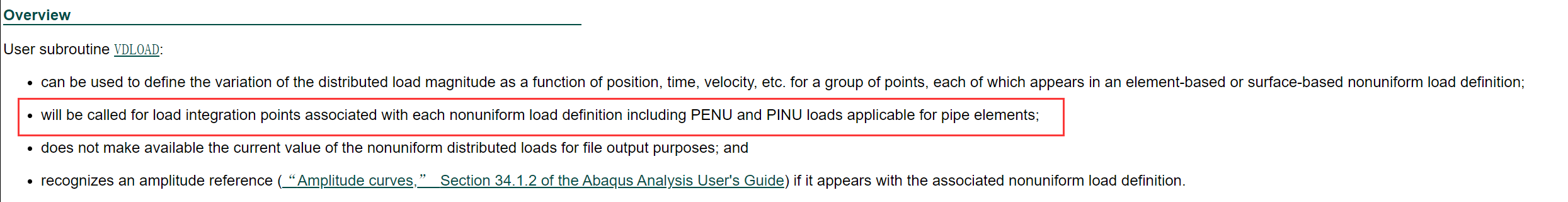

   这是个变量,它有个值,这个值表示的是调用子程序的点的数量。什么意思呢,比如在我们的VDLOAD里。由于是节点调用子程序,所以这个值就表示调用vdload子程序的节点数量。而像VUMAT那种等等,由于它是单元积分点调用,这个变量,就表示的是单元积分点数量。那问题就来了,我们怎么知道是积分点还是节点还是别的呢。其实,它已经说的明明白白的:

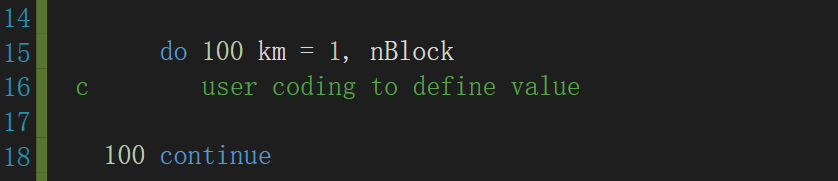

   每个Explicit子程序都有这么一个变量。这个有什么用,大家要明白,与Standard不同的是,Explicit求解过程是大增量步去代替迭代的过程,所以你会看到Explicit的增量步都非常的多,如果每个增量步的每个积分点都单独调用子程序,那时间将会非常的长。本来explicit的求解效率就很低了,时间再长,根本顶不住。所以,每个增量步只调用一次,这一次就把所有的积分点处理了,于是乎,就有了子程序接口开始的这么一句话,有个循环。而这个循环,就表示,一次调用把所有积分点的数据都处理了。这就是它与Standard的区别。standard的每个积分点都是独立调用子程序的。


   搞清楚这一点之后,其实接下来的事,就和写Standard子程序,没有任何区别了。大家只要搞清楚子程序的形参之后。记住待定义的变量之后,就没有任何问题了。

(2)ndim

   这个好理解,如果你的模型是二维的话,这个值就是2,如果三维模型,这个值就是3

(3)curCoords(nblock,ndim)

   这个变量也是常用的,是个二维数组。储存节点的坐标

   剩下的形参,有些比较简单,有些不怎么用得到。如果有不理解的,把它写到文件里,然后看一下值是什么,有输入有输出,多练习,大家就明白是什么了。

3 待定义的变量(重要)


   没有什么比这个更重要了。这个是最最最最重要的,刻在心里。任何子程序,需要你定义的变量,都是非常重要的。

   这个变量就是在VDLOAD里更新的,就是我经常说的,要牢记在心里,这就是的目的。你写程序的目标,其他形参都是你的工具,你要用那些工具,去做各种各样的操作,然后得到你想要的值,给它。这就是我们写子程序的初心。就是为了定义这个值的。

4 模型

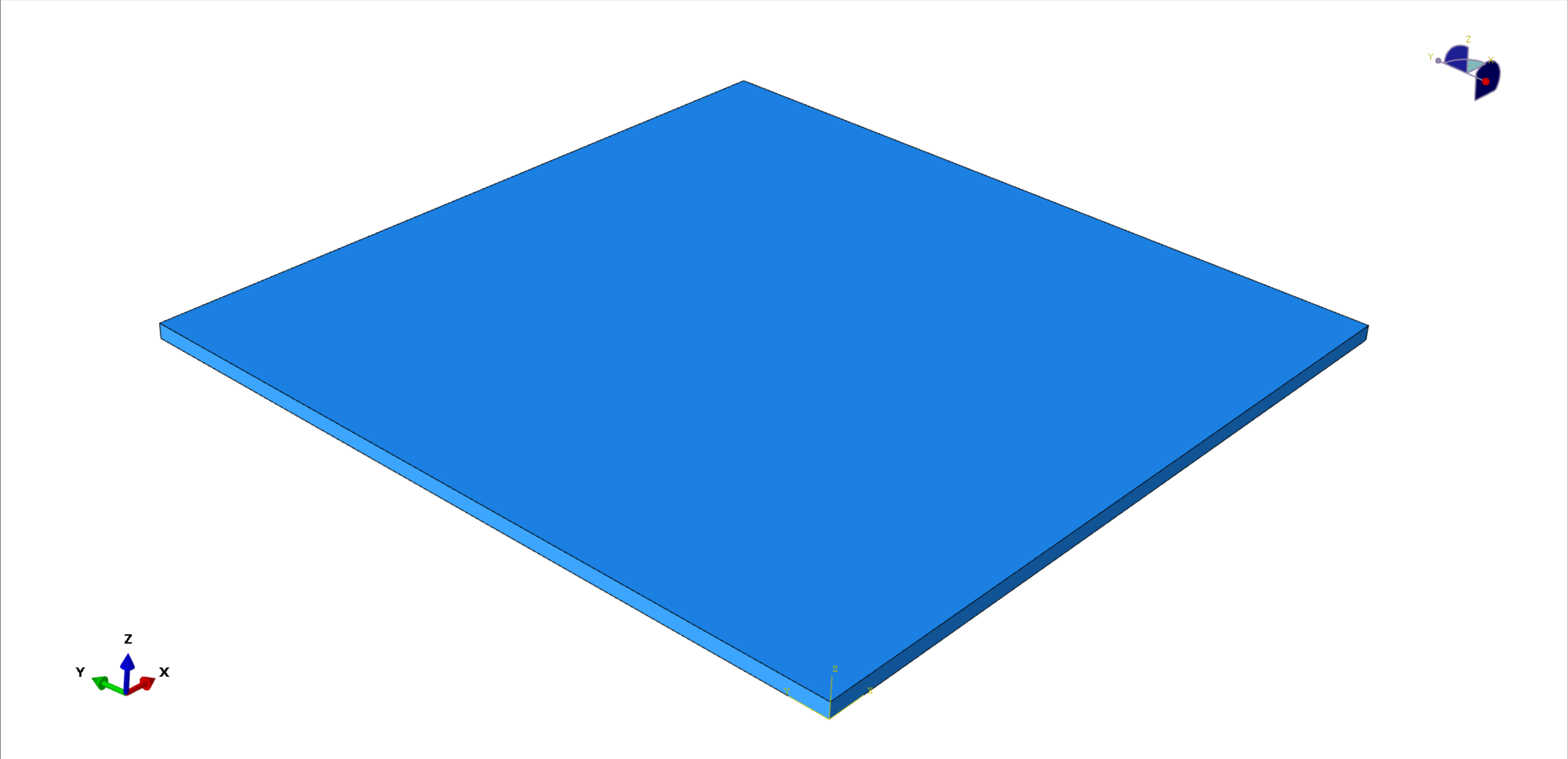

   说完子程序的三个要素之后,解释一下我们今天的模型。100*100*2mm的板,材料随机。大家注意一下我这里的坐标原点在哪,你们做的时候,保证和我的位置要一样,因为我写的子程序是依照这个坐标原点来的。

   step分析步建两个,时间都是0.001s,explicit的时间能给小一点就给小一点。算的快一点。


   载荷的话,给pressure。选user-defined,得启动一下vdload。下面全固定就行了。

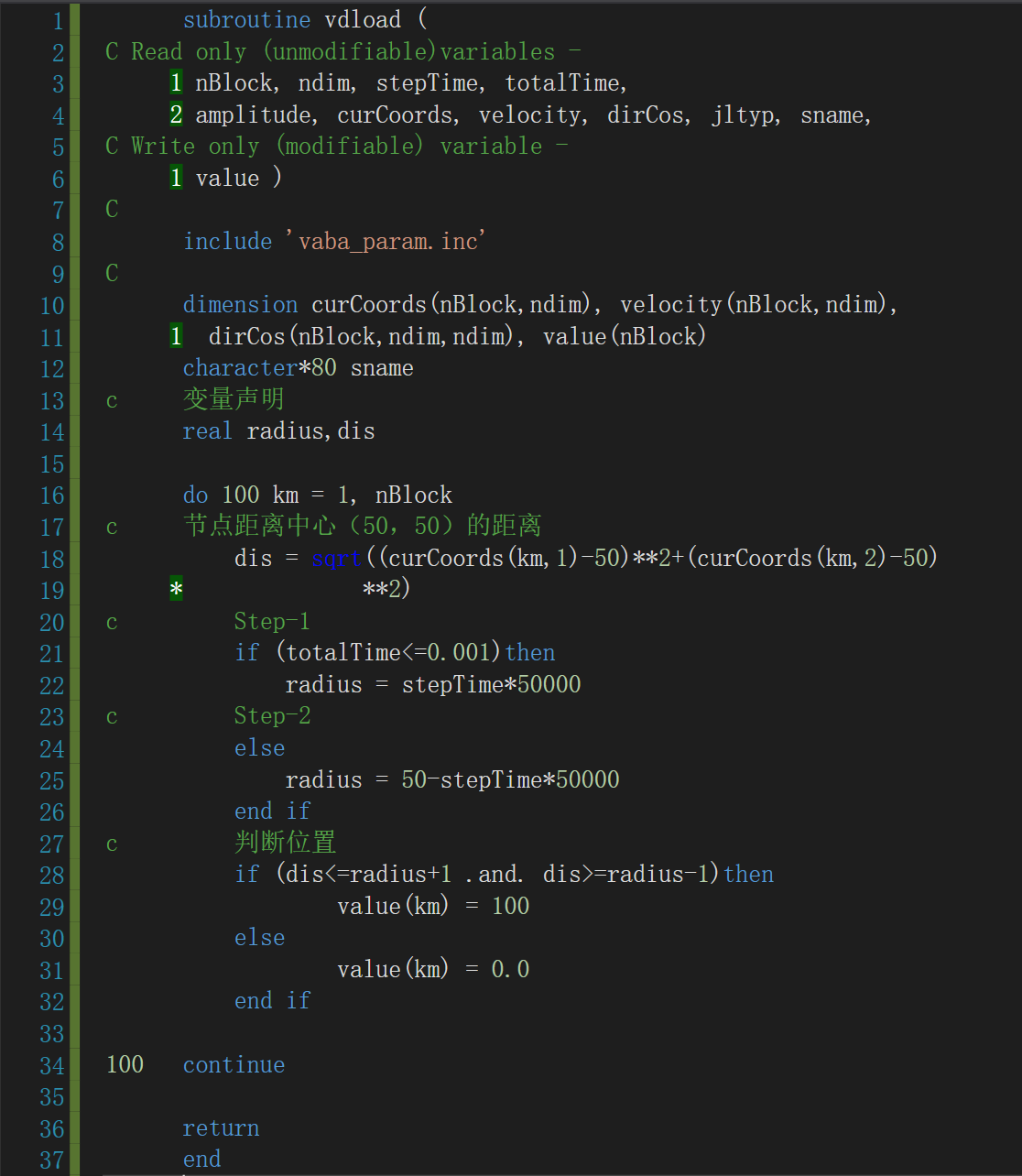

5 写VDLOAD

   现在就是写了,比如我今天想实现一个,step-1力以一个圆向外扩散,然后step-2力再以一个圆返回中心。大家先记住,等会看了结果就明白了。

   算法的实现方式,当然是通过子程序来做了。因为我们这里有两个分析步,形参里却没有关系分析步的变量,所有只能通过时间来区别哪个是哪个分析步了。我们的两个分析步时间都是0.001s,所以,如果总时间再[0,0.001]之间的,就是Step-1,如果总时间在(0.001,0.002]之间,是Step-2。


6 结果

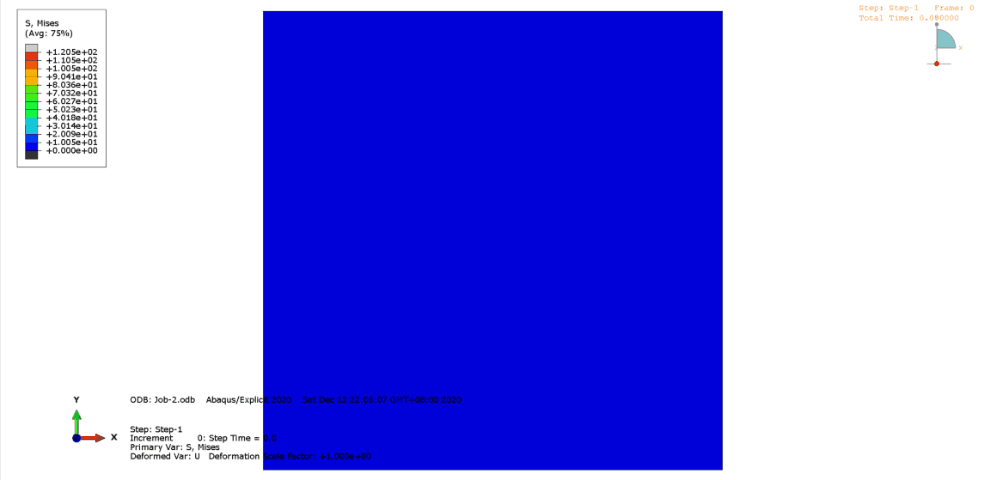

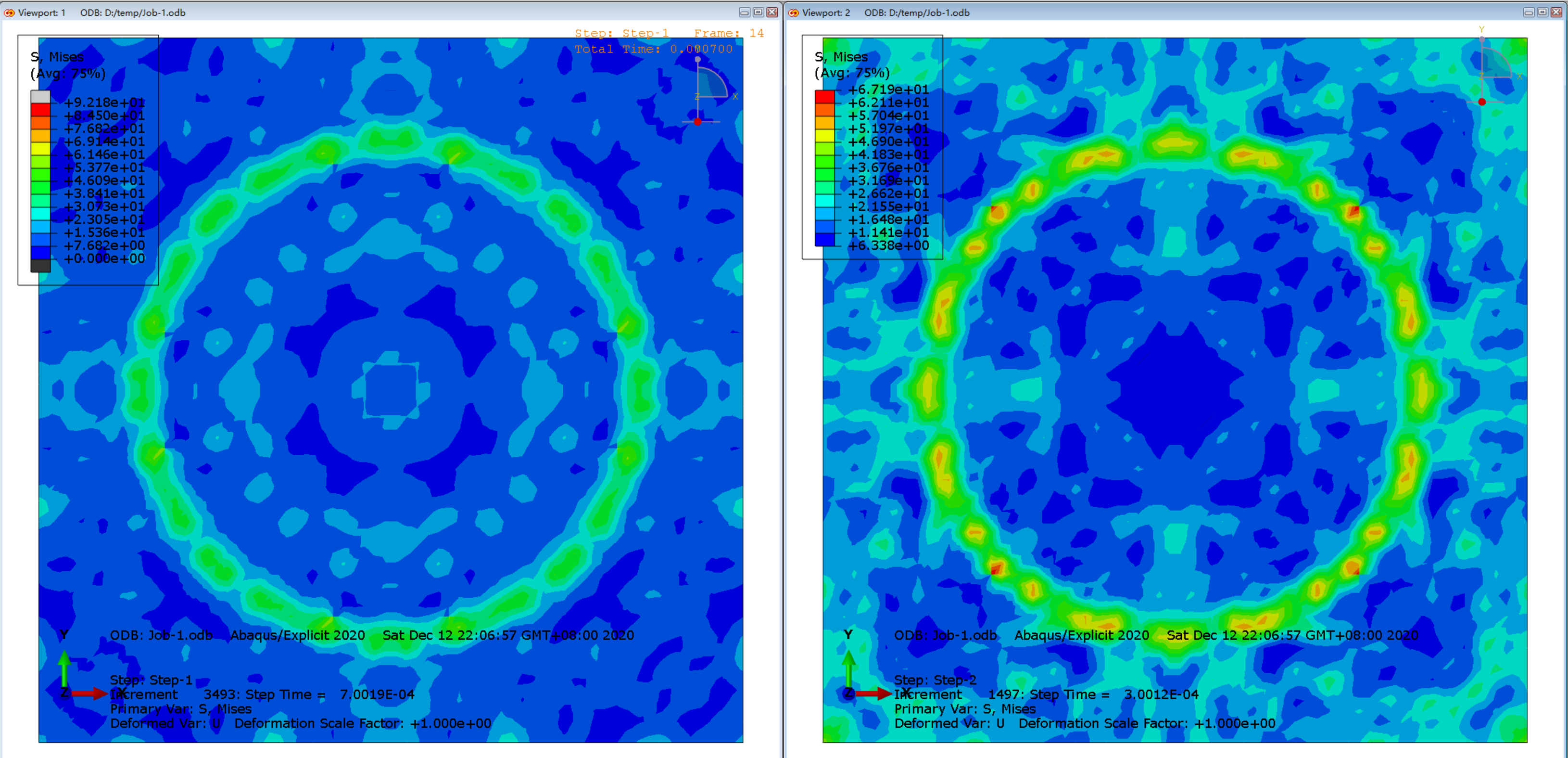

   把它丢进abaqus算一下,看一下结果,没问题啦:

   其他的杂七杂八的颜色,应该是显示动力学的应力波互相干涉产生的。

GIF
