探究ABAQUS子程序DLOAD的应用

      ABAQUS中用户子程序DLOAD可用于定义分布载荷幅值随坐标、时间、单元编号、积分点编号等的变化,该功能主要应用于定义复杂的载荷工况,今天给大家举一个简单的例子介绍其使用方式:

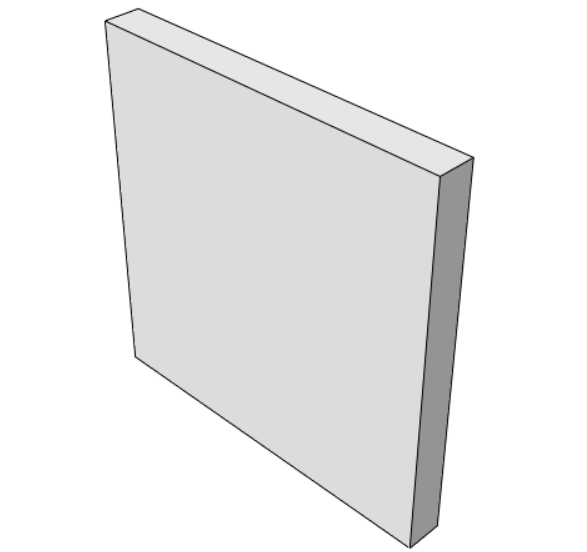

图1 模型认识


回顾一下ABAQUS的有限元分析流程:

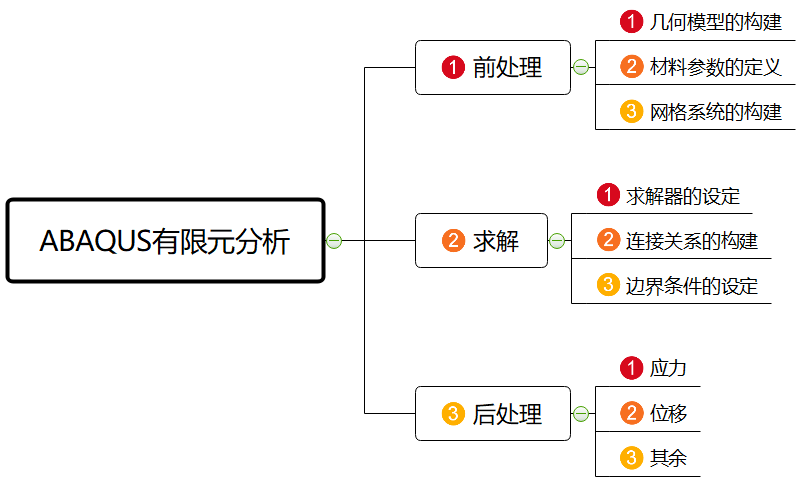

图2 ABAQUS有限元分析流程


1

前处理


1.1 几何模型的构建

模型在ABAQUS中直接构建,模型空间选择3D SOLID-Extrusion。

1.2 材料参数的定义

1.2.1 材料本构

在property模块中创建材料结构钢材料,输入弹性相关材料参数。

1.2.2 截面创建

通过Create Section创建截面类型为solid-homogeneous,选择对应材料,完成创建。

1.2.3 截面指派

通过Assign Section将创建好的截面指派给模型。

1.3 网格系统构建

1.3.1 网格划分

在Mesh模块中,为获得较好的效果适当控制网格大小并进行网格划分,得到如下网格模型:

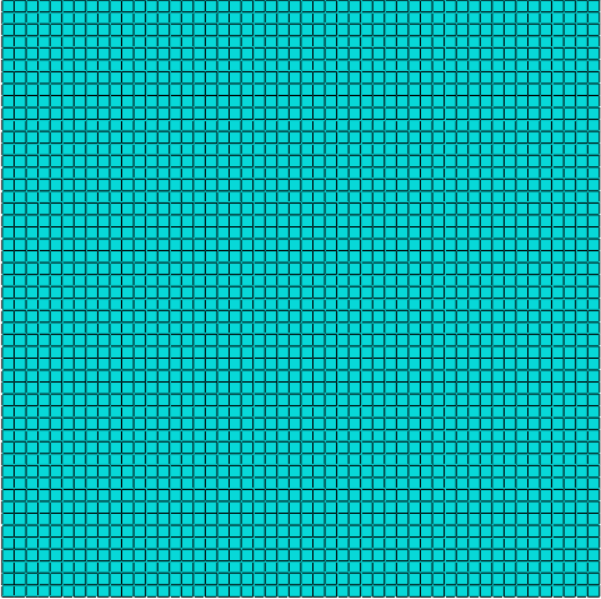

图3 网格模型


1.3.2 单元类型

保持默认。

1.3.3 装配

在Assembly模块中,通过Create Instance进行装配。


2

求解


2.1 求解器的设定

在Step模块中通过Create Step创建一个静力通用分析步,为了获得较流畅的后处理加载动画采用固定增量步,增量步大小0.05。

2.2 连接关系的构建

略。

2.3 边界条件的设定

2.3.1 位移边界条件

在Load模块中,通过Create Boundary Condition创建Symmetry/Antisymmetry/Encastre约束,PINNED(U1=U2=U3=0)对底面进行约束。

2.3.2 载荷边界条件

在Load模块中,通过Create Load创建Pressure,选择上表面,Distribution设置为user-defined,大小设定为1(或其他)。得到的载荷约束如下图所示。


图4 载荷约束


切换到Job模块,创建作业,选择对应子程序并提交求解。


3

后处理


3.1 应力结果

GIF

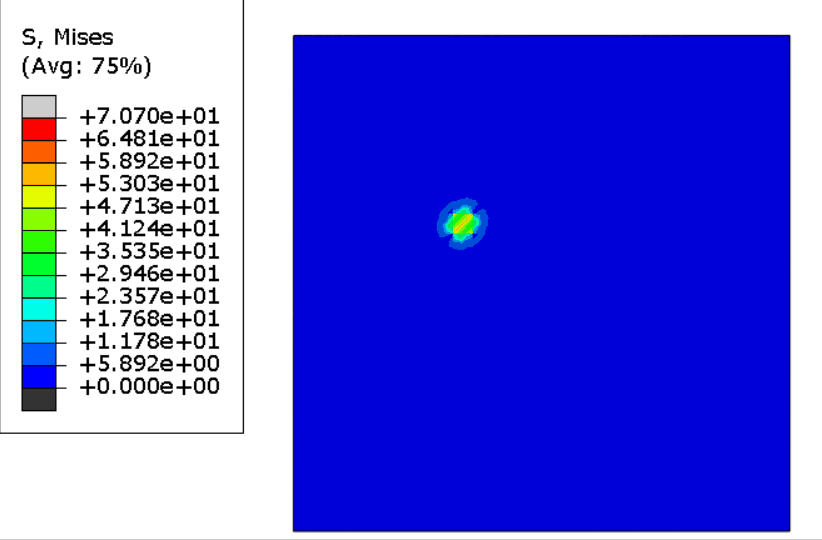

图5 应力动画


4子程序代码

本案例使用的子程序代码如图:

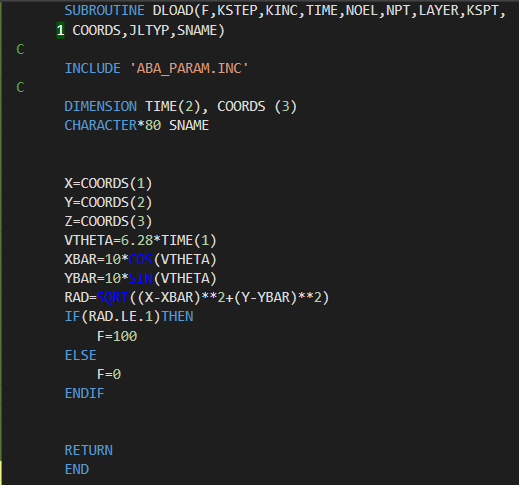

图6 DLOAD代码
