详解Abaqus冲压回弹模拟流程

Abaqus Document帮助文档的1.5.2 节Deep drawing of a square box,帮助文档中下载的inp文件直接导入Abaqus中有时会出现错误,只能直接提交inp文件计算。

冲压回弹利用显示动力学(Explicit)模拟冲压,然后在静力学(Stastic)中模拟回弹。

显示动力学模拟冲压过程:

Part,Property,Assembly,Mesh模块的建模过程忽略,帮助文档中有。总共为4个Part,上模(Punch),下模(Die),固定件(Holder),工件(Blank)。Blank为柔性体,其余三个为刚体(可以在Model Database中修改Part的类型为刚体,也可利用Interaction模块中Constraint的Rigid Body命令),刚体必须设置参考点Reference Point(RP点)。为了减少计算量只建立1/4模型,并施加对称约束。材料属性设置密度(动力学分析必须添加密度),弹性(弹性模量,泊松比),塑性(真实应力,真实应变)。

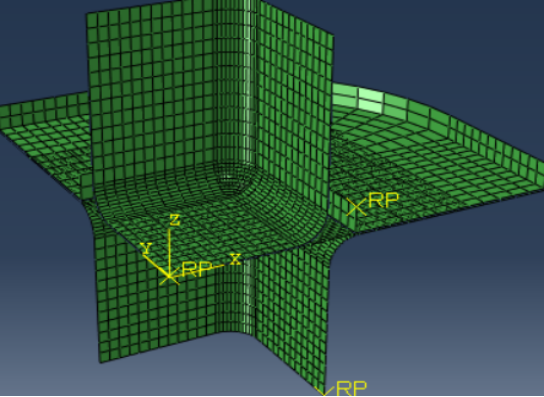

   有限元模型


Explicit显示动力学,分析时间0.0036s。常变量与历史变量输出设置为帮助文档默认。


   显示动力学分析步


设置重启动:Interval表示odb结果文件共输出多少帧,勾选overlay后表示只输出最后一帧的odb文件。


   重启动


Interaction模块:

接触类型为Penalty(罚接触),可以多核计算。Kinematic(运动接触)无法多核计算。

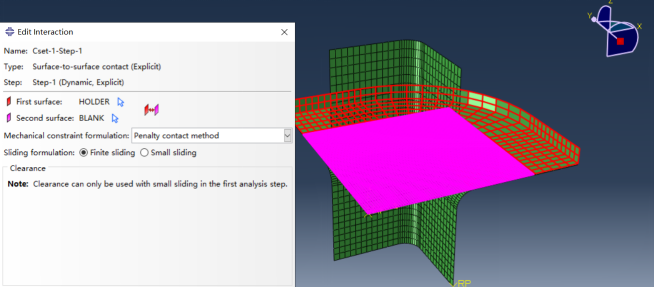

   面对面接触

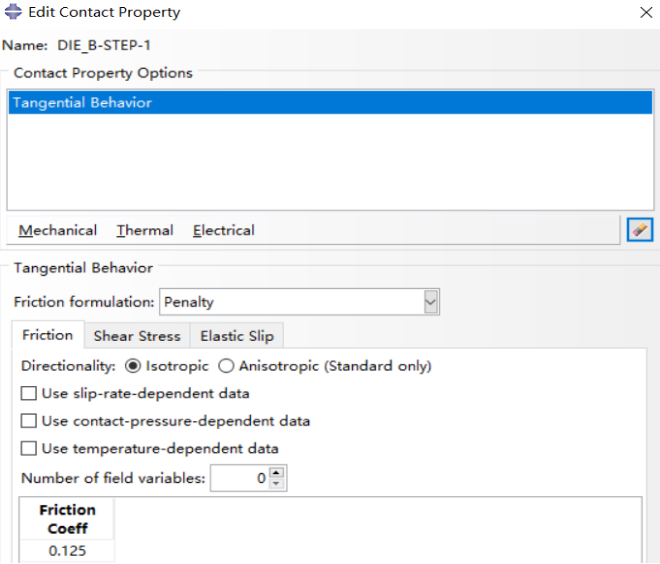

共建立3个接触对,法向硬接触(Hard Contact),切向摩擦系数为0.125。


   接触属性

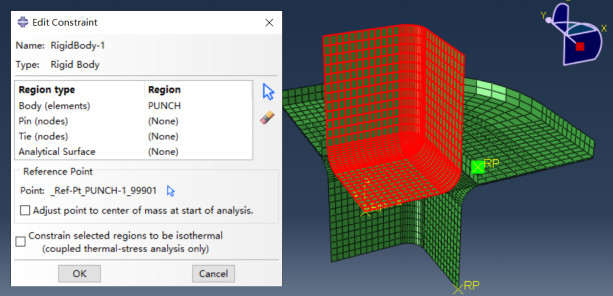

定义Punch,Die,Holder为刚体,


   定义刚体


Load模块:

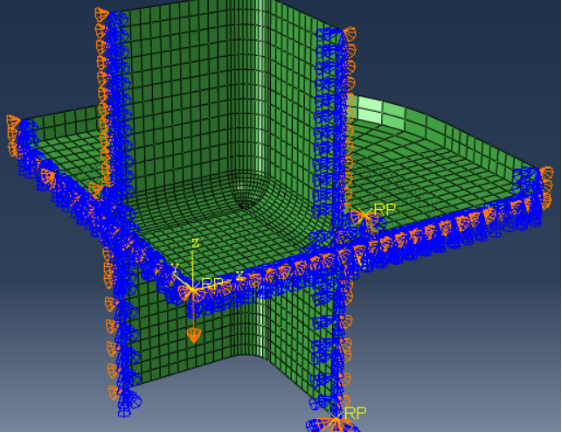

设置Y和X方向的对称约束,下模约束6个方向的自由度,固定件约束除Z方向的自由度并在Z方向施加22870N的力,上模沿Z轴负方向移动0.036m。工件通过接触关系约束自由度。


   边界条件设置


静力学模拟回弹过程:

直接复制Explicit显示动力学的Model,替换Explicit分析步为Stastic,删除不参与计算的零件Part(Punch,Die,Holder),删除接触关系Interaction(3个接触对),删除边界条件Load(Punch件Z向的位移,Holder件Z向的集中力),增加一个载荷约束工件(Blank)底部一个节点Z方向的自由度,保留对称约束。


   静力学分析步

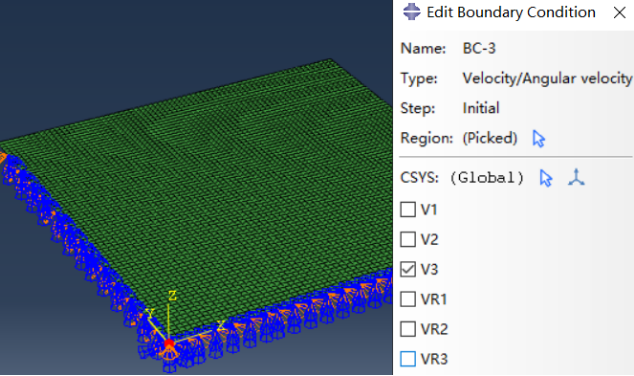

约束工件blank中心节点的z方向平动自由度


   约束工件中心Z方向的自由度

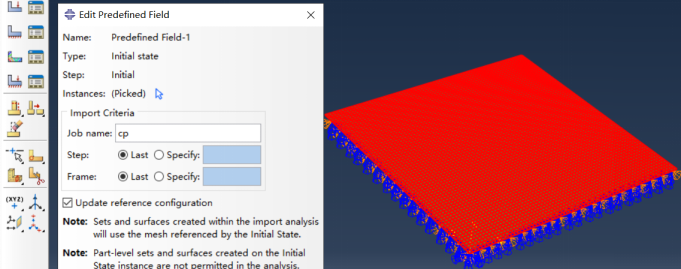

(重要步骤)设置初始状态,Predefined Field,Initial State,输入Explicit中的odb结果文件。


   设置工件Blank的初始状态


Job name的名字为Explicit分析步中,做冲压分析所起的名字,Last Step为最后一个分析步,Last Frame为最后一步的odb结果文件,勾选Update reference configuration,在后处理中显示的是回弹量的大小(回弹的位移),如不勾选,为总位移(包括第一个冲压分析步中的位移)。

后处理云图:

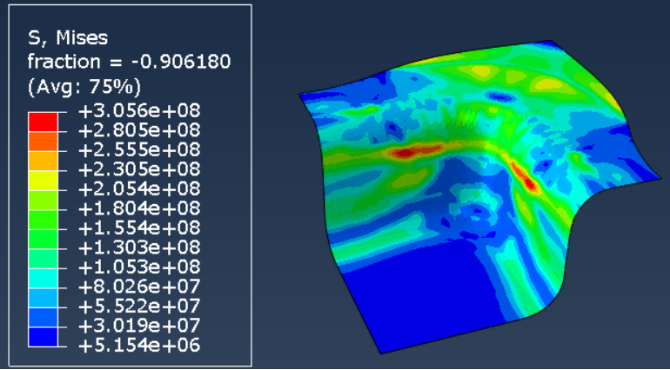

   冲压过程

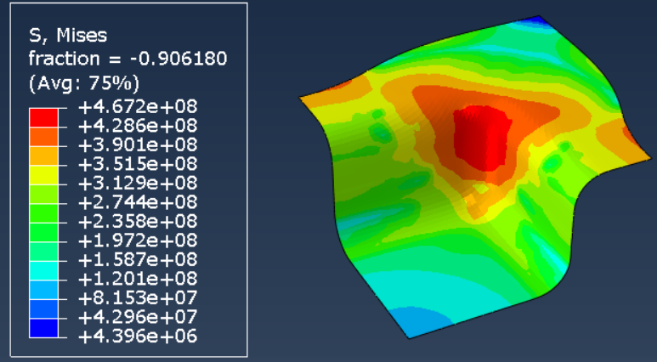

   回弹过程
