金属脚架Abaqus冲压成型及回弹模拟研究

关键词:abaqus、显示结果传递到隐式中,回弹

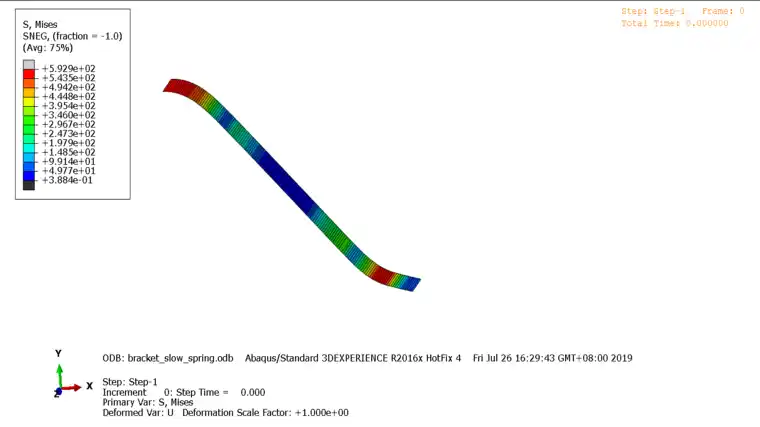

金属脚架abaqus冲压成型回弹模拟的图2


该模型由两个模具以及一个金属坯料组成。可以使用对称模型模拟这一成型问题。毛坯尺寸为75*15*1 mm,由63个S4R单元组成。它被模拟成一种等温硬化的弹塑性材料。模具被建模为解析刚性表面。

Explicit成型分析

建模:

胚料:可变形拉伸壳,(0,-0.5)(75,-0.5)拉伸15mm

材料:E=2E5  ,金属脚架abaqus冲压成型回弹模拟的图4=0.3  塑性:((400.0, 0.0), (1000.0, 0.1)),壳厚度设置为1

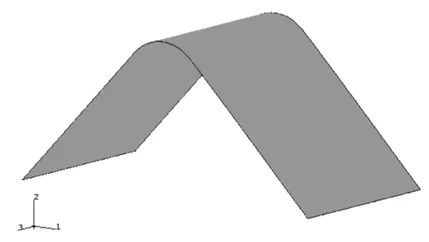

上模具:解析三维拉伸刚体,按四点建三条线:(-20.0, -15.201) ,(0.0, 50.0),(50.0, 0.0),(80.0, 0.0),在两个拐角处创建半径为15的圆角,参考点位置(0.0, 60.0, 0.0)

下模具:解析三维拉伸刚体,按四点建三条线:(-20.0, 30.0) ,(0.0, 4.799),(50.0, -45.201),(80.0, -45.201),在两个拐角处创建半径为14的圆角,参考点位置(0.0, -50.0,0.0)

分析步:选Dynamic,Explicit,时间设置为0.05s

历史输出:选择之前上模具的参考点,添加速度、力、位移以及加速度的输出变量;同理对下模具进行同样的操作。

载荷和边界条件:

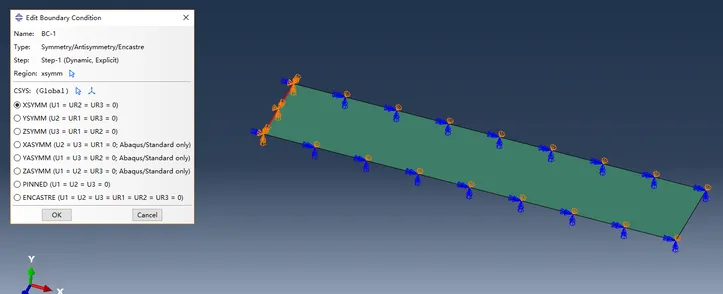

对称边界条件:添加胚料关于x轴的对称边界条件,上模具固定,下模具向上移动43.4137


接触:

建立了无摩擦的运动接触的有限滑移算法。(注:这种算法只能用单核计算,如果要用多核,请使用general contact)

Standard回弹分析:

回弹分析需要用到之前分析步的结果(.abq,.stt,.pac,.prt,.odb,.res文件,Explicit默认开启重启动选项)

拷贝之前的模型重新命名,删除装配中的模具instances(回弹不需要用到),删掉多余的接触,多余的接触属性以及边界条件。

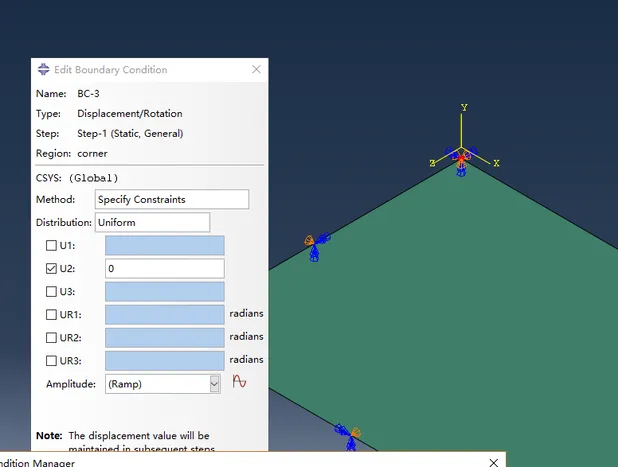

新增一个角点的边界条件,注意这个set一定要在之前的模型中创建,新增的set在abaqus中将不会识别。

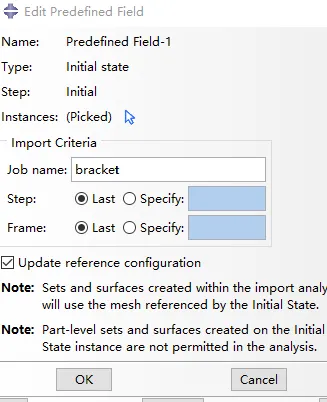

新增预定义场的边界条件,Job name为Explicit中计算的odb名称。


提交计算即可。
