Abaqus冲压-回弹仿真教程:显式到隐式结果传递

冲压回弹分析会涉及显式求解器到隐式求解器之间的结果传递设置,这样能够将现实中的力学过程进行拆解,利用适当的求解器分析计算其对应擅长处理的的过程(动态过程、稳定过程),从而使整个分析效率极大地提高。

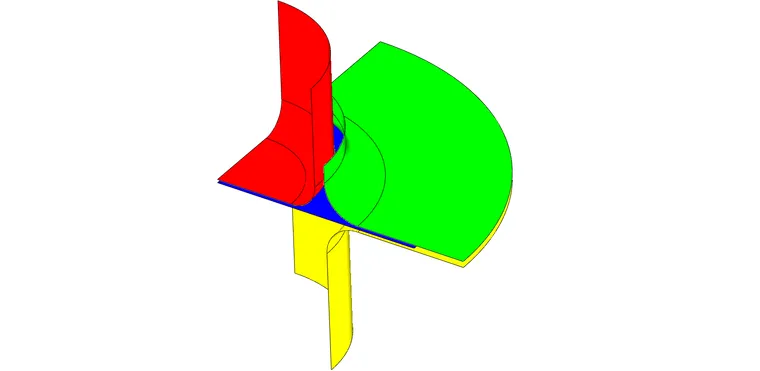

图1 冲压示意图(1/4模型)

如图1所示,毛坯(蓝色)位于夹具(绿色)和模具(黄色)之间,冲头(红色)以一定的速度冲击毛坯,毛坯在压力和模具约束作用下发生一定的变形(冲压过程);随后冲头与夹具向上运动,卸载后的毛坯回弹并保留一定的永久变形(回弹过程),产品冲压成型过程结束。

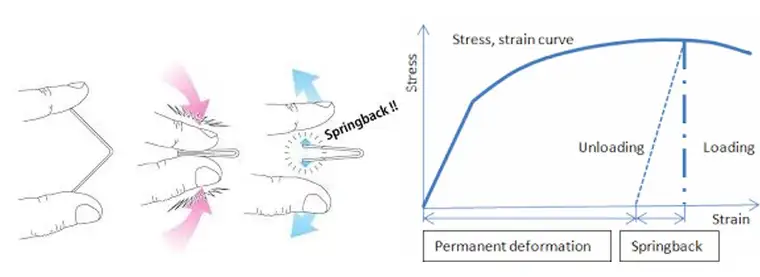

图2 材料加、卸载的力学过程

材料加、卸载的过程中产生了弹性变形和塑性变形,分析时,通过Abaqus/Explicit分析其冲压过程,再将分析结果作为初始状态继承给Abaqus/Standard进行回弹分析。由于对称性,使用一个1/4模型解决这个问题,全部采用壳单元。

A.建立3D模型

几何尺寸:

+毛坯Sheet metal:

-半径:40mm

-厚度:1.1mm

+模具Die:

-高度:30mm

-倒圆半径:6.5mm

-最小半径:22mm

-最大半径:50mm

+夹具Blank holder:

-高度:10mm

-倒圆半径:6.5mm

-最小半径:22mm

-最大半径:50mm

+冲头Punch:

-深度:25mm

-倒圆半径:5mm

-半径:20mm

夹具与模具之间有1.2mm的间隙


图3 几何尺寸关系(回转截面)

B.材料属性

材料:铝合金AA1050

密度:2700kg/m^3

杨氏模量:70GPa

泊松比:0.33

屈服点(YS):35MPa

应变硬化指数(n):0.275

硬化因数(K):112MPa

硬化曲线方程:σ=YS+K*εp^n

C.接触

摩擦系数0.05(毛坯-模具);0.08(毛坯-夹具);0.1(毛坯-冲头)

D.分析

Ø  冲压过程:

Abaqus/Explicit

Step1:冲压过程,0s-0.04s冲头Vy=-200mm/s;

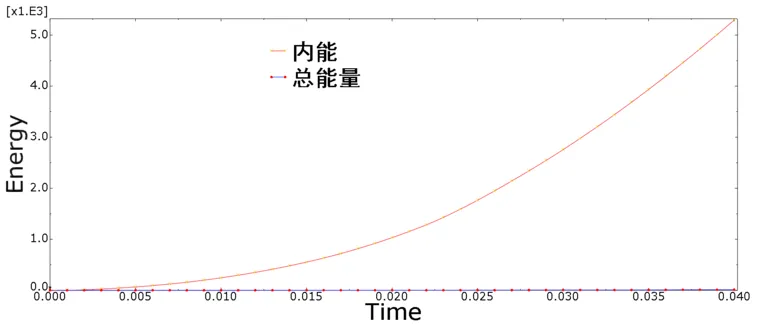

运行完这一步,提取History output中的ALLIE和ETOTAL,绘制出能量变化曲线图如下,成型过程中总能量为零,显式动分析过程没有问题。

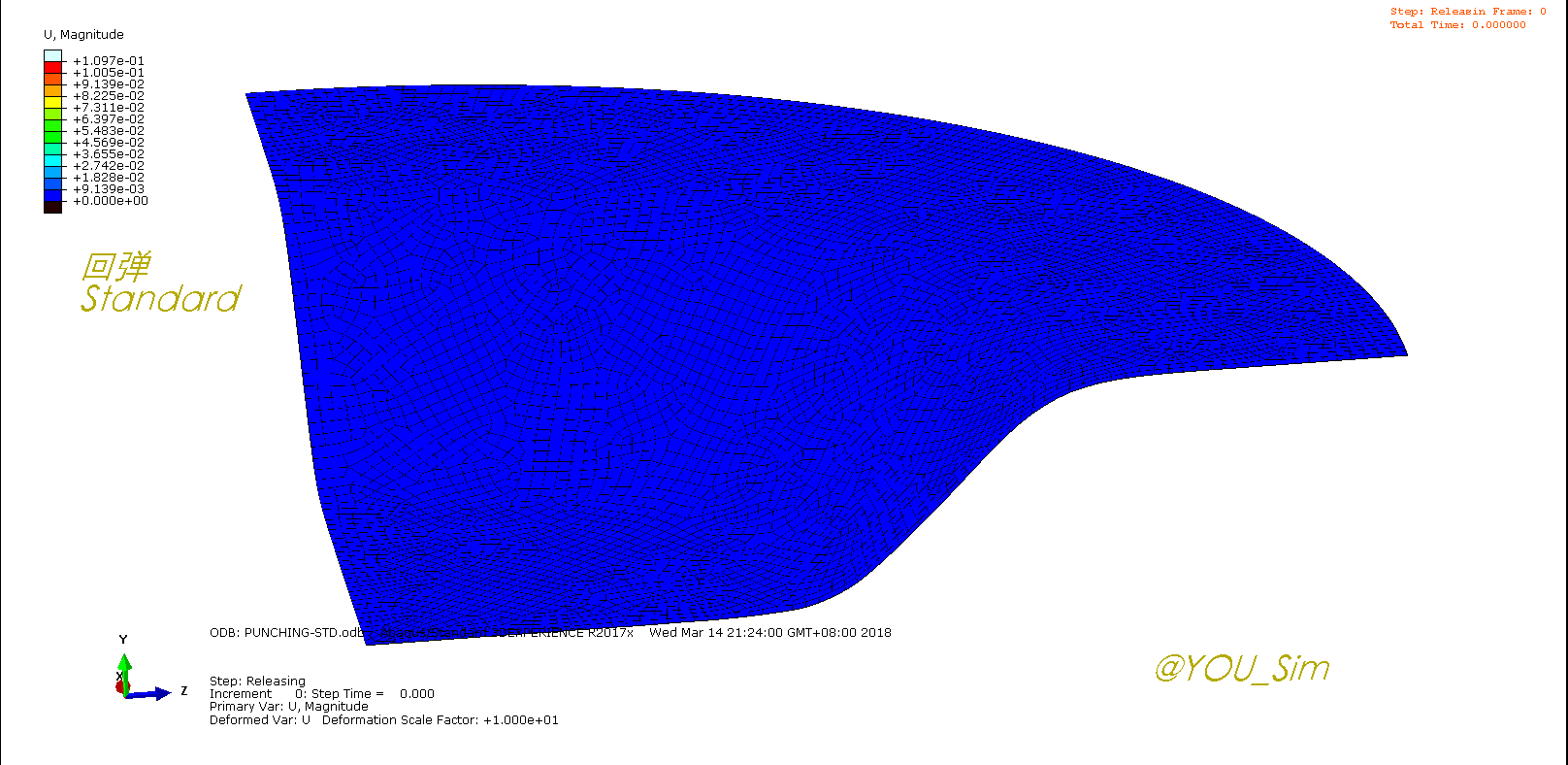

Ø  回弹过程:

Abaqus/Standard

Step1:t=1s,静力学过程,约束中心点Vy=0



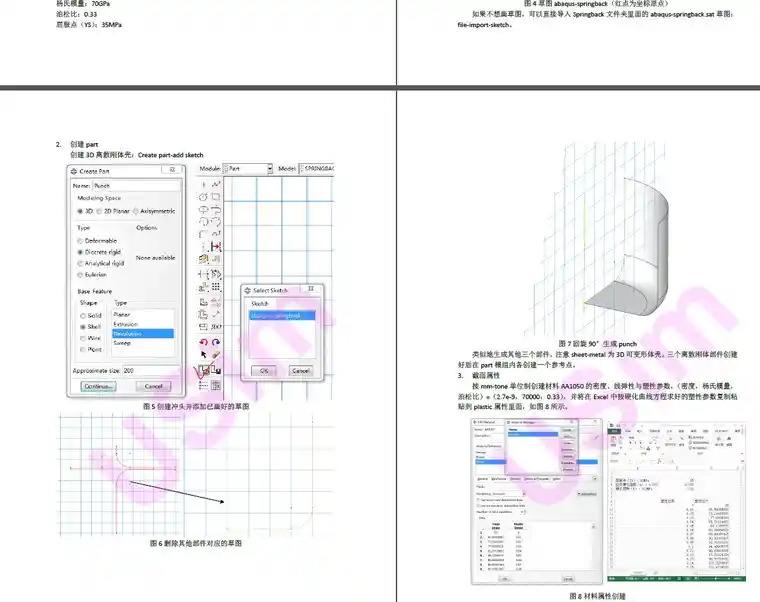

教学文档预览
