详解Abaqus结果传递与顺序耦合技术

多阶段的逐步分析,都可称为多步顺序或耦合分析。因为要考虑上一步分析对本步分析的影响,必须采用一些技术,对本步分析设定或导入场值,比如厚度分布场、残余应力场、应变场等作初始条件。

Abaqus提供Abaqus/Explicit分析和Abaqus/Standard分析之间,传输变形网格及其关联状态的能力。变形模型可以从Abaqus/Explicit传递到Abaqus/Standard:获得严重变形后的最终静态结构,比如,模拟支架卷曲或弯曲后的回弹;对扩张的医疗支架进行疲劳循环模拟。变形模型可以从Abaqus/Standard传输到Abaqus/Explicit:使用Abaqus/Standard模拟预加载阶段,然后使用Abaqus/Explicit的功能进行进一步模拟,回弹阶段后,模拟进一步的成形步。简单介绍3种常用的加载或传递上一步分析结果的方法:场变量定义、初始状态导入和重启动技术。

场变量定义

在Abaqus中定义场变量时,有离散场和解析场两种,前者定义局部单个元素或节点,后者通过插值实现连续变量定义。

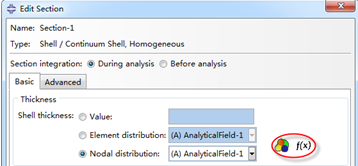

▲ 材料厚度场变量定义

工作中主要应用解析场,实现连续变值。针对解析场变量的定义,有两种方法实现:表达式场定义和解析映射场定义,前者适用于模型简单的具有规律的变量场,后者适用于模型和规律都较为复杂,无法用公式表述的变量场。

初始状态导入

上节论述的映射场变量,无论采用哪种映射算法,总会有误差存在,本节介绍另一种直接传送上步结果到下步分析中的方法,即在下步分析中初始化某一个或几个Part,使目标Part在分析初始就具有上步分析的变形网格和材料状态。

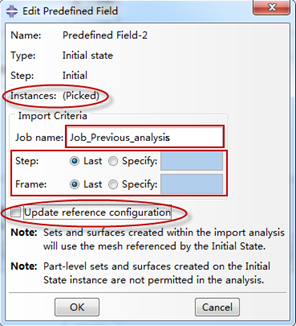

▲初始状态定义
