极简分析：Abaqus热力顺序耦合分析

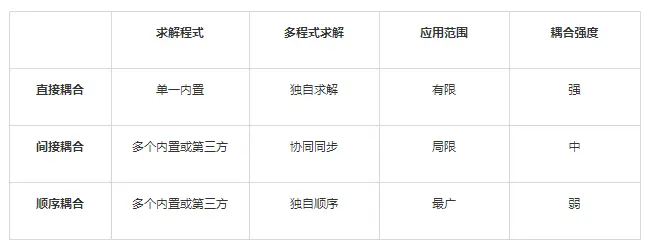

在讲述热力顺序耦合实例之前，我们来回顾下《ABAQUS工程实例详解》第9章的多物理场内容，其中关于顺序耦合摘抄如下。 Abaqus完全具备求解多物理场的能力，其所用求解技术有直接耦合（Fullycoupling）、间接耦合（Co-simulation）和顺序耦合（Sequentialcoupling）3种 直接耦合:在Abaqus中，直接耦合是应用内嵌的完全耦合程序（Built-in Fully Coupled Procedures）实现，即对各个物理场添加相应的自由度且使用同一个求解器，比如温度、电势等代表相应的物理自由度。 间接耦合:Abaqus间接耦合技术是指耦合多物理场时，协同多个求解程序同步求解，比如常提到的流固耦合FSI（Fluid-structureInteraction)就主要用于求解气流-结构的热交互、水流-结构的力交互。实现Abaqus间接耦合多物理场，是同时调用多个Abaqus求解程序，以及第三方程序，比如流-固耦合，即同时调用Abaqus/Standard或Abaqus/Explicit和Abaqus/CFD或Fluent等，所以求解可以是线性或非线性、稳态或瞬态。 顺序耦合:笼统来说，顺序耦合也算是间接耦合，只是把间接耦合的多物理场同步协同求解，演变成多物理场多步顺序求解，比较适用于间接耦合中提到的单向耦合情况，以及模流-结构耦合（先注射成型再结构分析）等。

接着[极简分析]带孔平板的Abaqus稳态热传分析、[极简分析] Abaqus瞬态热传分析、[极简分析] Abaqus辐射和散热分析、[极简分析] Abaqus带孔平板的结构分析继续讲解热传和热应力。本节对[极简分析] Abaqus带孔平板的结构分析进行结构的热膨胀分析，热分布已由[极简分析] Abaqus瞬态热传分析计算获得，如下图。

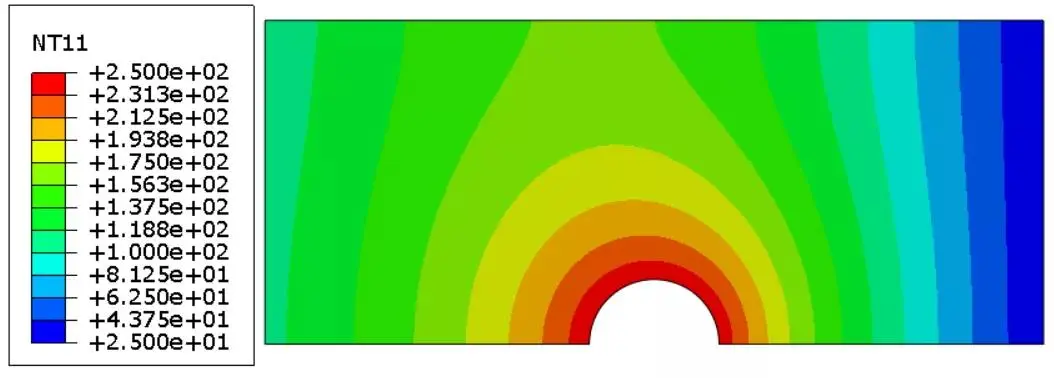

温度分布@Step1, Increment 50

复制模型

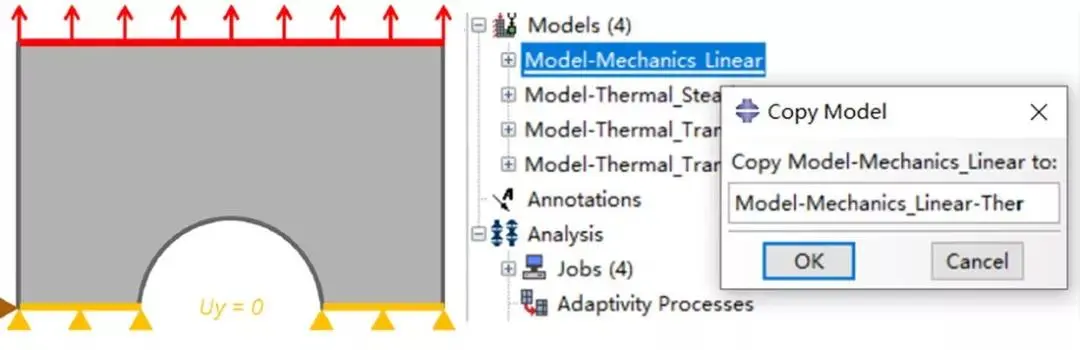

右键树目录Model-Mechanics_Linear，复制为新的模型，命名为Model-Mechanics_Linear-Ther，后文将对此复制的新模型进一步设置。

修改场输出

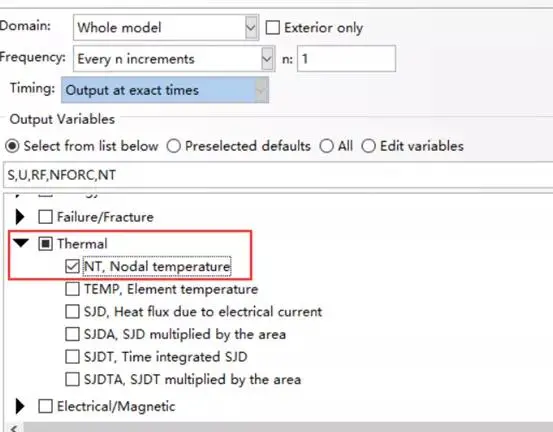

在Step模块，增加温度场NT11的输出要求。

更新材料

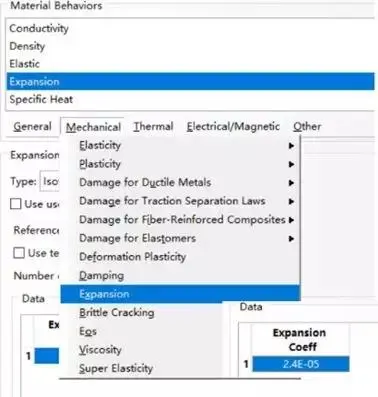

在Property模块，对Aluminum材进行编辑，新增其热膨胀系数为2.4E-5。

定义预定义温度场

对预定义场的定义为本文关键步骤。读取 Model-Thermal_Transient-2模型中瞬态传热分析结束时的温度分布数据，并将其应用于力学分析，以求解热膨胀结果。

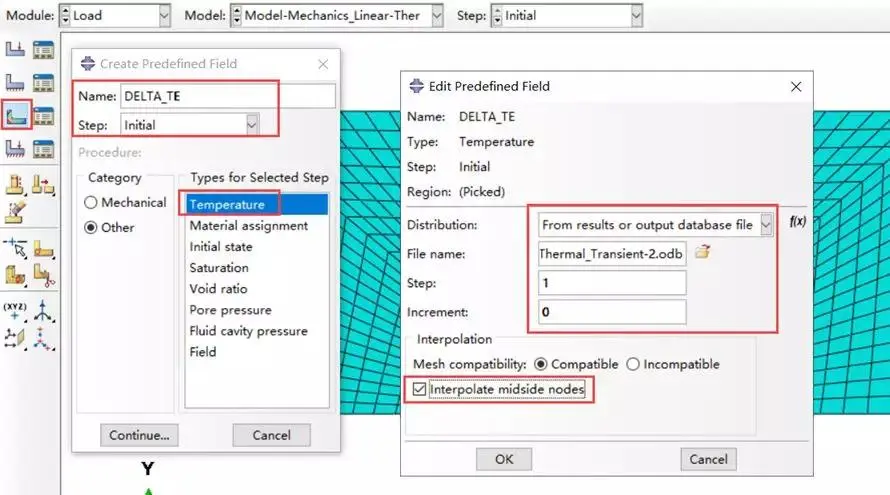

在Load模块，对全部几何的初始步，创建名称为DELTA_TE的温度预定义场，其通过调用已求解的Thermal_Transient-2.odb的increment=0时刻的温度分布，并插值到当前模型。
