Hypermesh/Ansa:快捷键提升工作效率

1. hypermesh快捷键代码

1.1 常用键盘快捷键汇总和代码

小编将工作用高频次使用的hypermesh快捷键汇总如下表:

快捷键功能代码
F1Rigids 创建rbe2单元hm_pushpanel {rigids}
F2Delete 删除(删除任何对象都用此命令)默认即可
F3Replace 合并两个节点默认即可
F4Distance 测量距离,角度等默认即可
F5Mask 隐藏默认即可
F6Element Edit 单元编辑(创建,合并,分割单元等)默认即可
F7Align Node 节点共线排列默认即可
F8Create Node 创建节点默认即可
F9Line Edit 线编辑(非边界编辑)默认即可
F10Check Elem 单元质量检查、1D自由节点/节点主从关系检查等默认即可
F11Quick Edit 快速几何编辑默认即可
F12Automesh 自动网格划分默认即可
1组件(component)显示与隐藏,原快捷键Dhm_calldisplaypanel
2组件显示模式:线框模式/阴影边框模式,原快捷键Xhm_callvispanel
3在视图区,左键单击零件显示,右键单击隐藏::HM_Framework::p_VCToggleSate showhide
4通过在视图区选择零件,从而定位左侧browser面板下的位置::HM_Framework::p_VCToggleSate selector
5elem offset 2D单元/3D单元的面偏移hm_pushpanel {elem offset}
6Ruled 通过多个nodes或者lines生成2D网格hm_pushpanel {ruled}
7Translate 平移hm_pushpanel {translate}
8Project 投影hm_pushpanel {project}
9Mesh edit 网格编辑,尤其做壳单元焊缝使用频繁hm_pushpanel {mesh edit}
0Smooth 光顺2D网格hm_pushpanel {smooth}
Shift+F1给component修改颜色默认即可
Shift+F2Temp Nodes 生成和清理临时节点默认即可
Shift+F3Edges 查找自由边、合并节点默认即可
Shift+F4Qualityindex 单元质量清理和优化面板hm_pushpanel {Qualityindex}
Shift+F5Elem cleanup 不合格单元质量清理hm_pushpanel {Elem cleanup}
Ctrl +Shift网格模型以自由边、共享边和T形边颜色显示模式系统默认
Q高亮显示选择的零件,其它零件虚化系统默认
V保存当前视图,后续操作可恢复至当前视图状态系统默认

1.2 快捷键设置方法

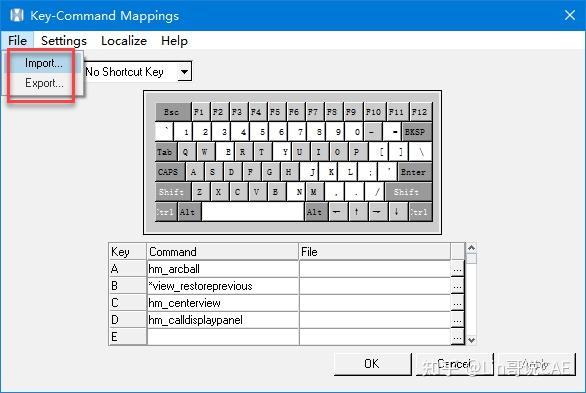

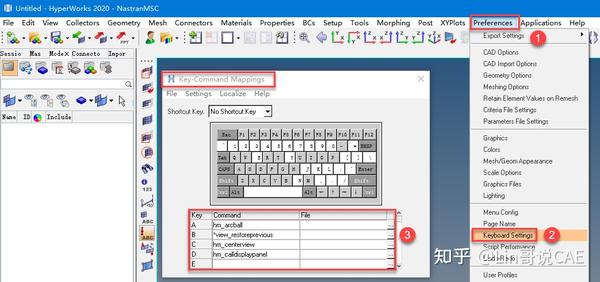

方法: preferences → keyboard settings:


1.3 快捷键文件保存与设置

快捷键设置可以单独保存成*.tcl文本,一次性设置永久使用,特别是电脑重装或者在其它电脑使用时,只需要导入tcl格式的快捷键文档即可。

方法:file → import / export


2. Ansa快捷键

2.1 鼠标按键设置

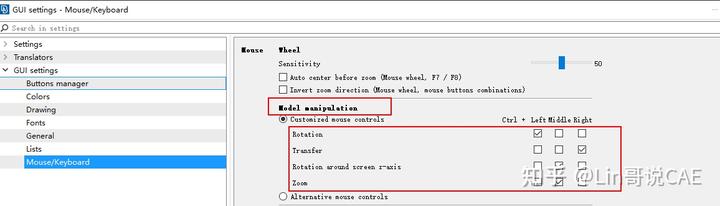

Tools→setting→ GUI setting→ mouse/keyboard :

对于经常要同时使用hypermesh和ansa的同学,建议按下图设置鼠标按键,hypermesh和ansa的鼠标操作就相同了,否则两个软件采用不同的鼠标操作方式,会让人凌乱。


2.2 选择模式:鼠标双击由EID→ PID模式

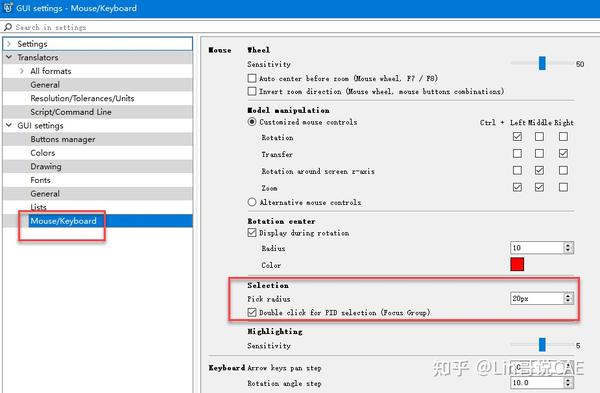

勾选double click for PID selection 省去特征选择切换。

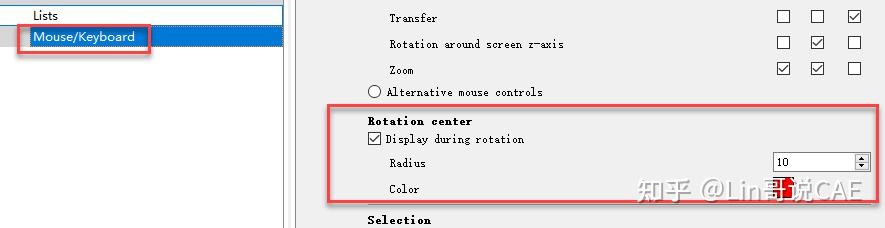

2.3 显示旋转中心

该选项建议勾选


2.4 工具栏菜单按钮快捷键设置

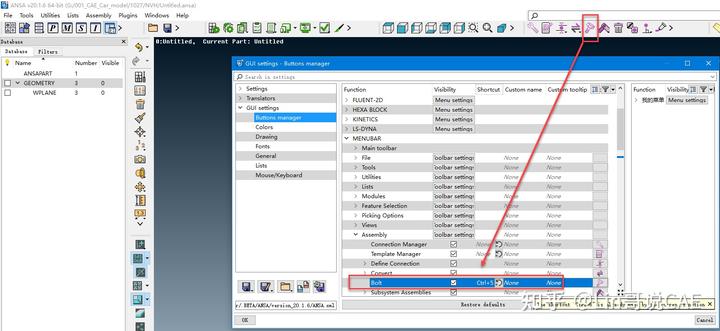

如果要对某个命令设置快捷键,只需要在任何工具栏区域找到该命令或者选项→ ctrl + 鼠标中键点击→ buttons manager管理器面板自动定位到该命令,如下图所示:


以上图的bolt为例,在buttons manager面板选中bolt → 点击shoutcut列对应的位置 → 输入自定义的快捷键,如ctrl +5 → ok确认即可。

Ansa不能以单数字作为快捷键,只能使用ctrl /shift +数字组合。


Ctrl系列按键是针对网格的命令

Alt系列按键是针对几何的命令

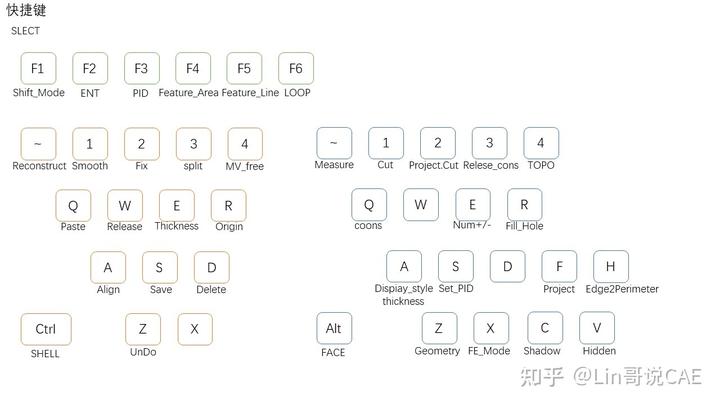

最后一排设置为视图的显示模式,在网格建模中绝大部分都是操作网格,对几何操作设置快捷键同样提高效率;

F区按键可以设置选择方式,正确的选择方式可以方便的选择一系列单元;

Shift系列按键可以设置为针对连接的操作,快速建立螺栓,Riged等单元。

2.5 快捷键设置文件保存与导入

推荐保存所有设置, 一次性设置可转移到任何电脑加载使用。

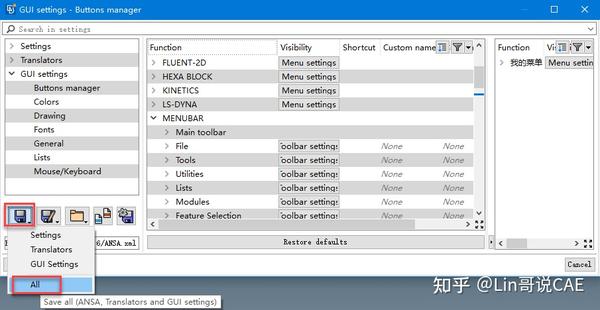

Step1:Tool→ setting →GUI settings→ save settings → all

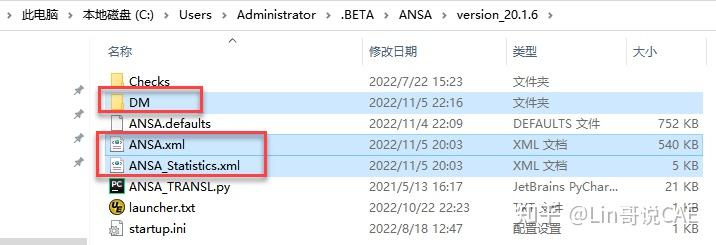

Step2:备份三个主要的软件设置文件,即DM文件夹、 ANSA.xml 、ANSA_Statistics.xml。实际上只需要将整个version_20.1.6文件夹备份,在其它电脑上覆盖该文件夹即可。
