Ansa笔记第二期，接上回继续讲界面操作和快捷键

middle mesh:

modify→fill ，用网格补空缺

modify→connect选条网格边界线，自动填补中间区域网格；

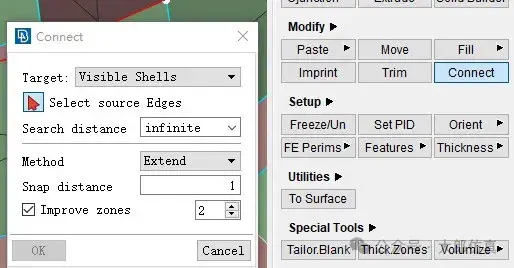

modify→connect,选Visible Shells，自动识别出两个不同和平面的网格面相交出的非链接情况，（可用户鼠标选择链接处的线）确认自动链接。修改完后，（此过程在ALGN显示模式下），在左上角激活inspect，然后右击，update更新。

Areas，然后右击需要几何约束的网格块（约束网格面），change constraint→middle，选择网格两侧的几何面确认，在下方网格显示模块位置选择ALGN显示模式，可看网格约束情况。同时也可约束特征线（被约束的线为绿色），右击特征线，set constraint→ faces，选择约束几个面，确认。在ALGN显示模式下，在Areas下，可拖动约束块至旁边的约束块，即拖动的约束约束块应用目标约束块的约束。若中面位置有偏移，Areas，右击该网格面，align area，即可。

单独创建某个位置的中面，middle mesh→manual→from side，选择两个几何面，确认，设置目标长度，确认。

找回约束，打开一个纯网格模型，在打开一个相应的几何模型（merge with current model），合并，点击middle mesh→constraints→recover。

体网格，Hexa/Penta mesh:

solid mesh→map block（基于端面生成体网格，端面-顶、底、 侧面。所以对于组合型几何体，需在两个几何体间的连接处生成几何面），鼠标框选几何体，确认，查看检查是否可以map block（结果在显示区域左侧，caps为上下两个端面，initial restrictions为初始特征线，imprinted restrictions为投影特征线）ready to mesh为已经可以划分网格的，右击→mesh则划分该网格。

areas下，鼠标指在某块圆形网格区域，按快捷键O，弹出circular mesh窗口，选择pattern的模式，可切换该区域网格划分模式。

使目标网格块沿指定方向延伸。

两条曲线之间的曲线平移，topo→curves→transform，选择被平移的曲线，确认，选择这两条曲线的目标曲线位置两点。

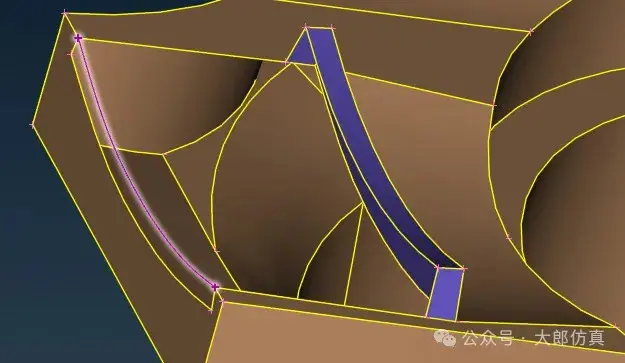

TOPO→faces→Dach（divide face），寻找倒角线。

TOPO→faces→zone cut，扩孔，内外同时扩，右键可选择性取消。

修改名字

方法一：

改名：选中修改名称的项目，在表头Name标签处右击，在输入框输入，用$代替原名，与添加的名字字符用英文“.”隔开，需添加的字符用英文引号括起来，如果需要引用其他数值，则需要调用关键字，用@关键字形式。

方法二：

修改properties里的name，选中需要修改的项目（可多选），在name处右击，在modify窗口输入，用$表示原名字，然后在$的前后添加需要增加的字符（增加的字符用双引号括起来）$与增加的字符之间用英文点 . 分隔开。

若修改的名字内需调用后面项目列的属性值时，则用英文点 . 加需调用的项目名称。

但因为T1列里的数字带小数点，需要去掉，则可以把T1引用过来后乘100再除以100。

小批量修改id，选中需要修改的项目，再id处右击，在modify输入框输入COUNTER+100000，则表示选中的项目id修改从100001开始编号。（“COUNTER+数字”也适用其他列修好名字）

在材料列表中可以直接修好材料类型标签，（弹出修改列表，是该结构允许的材料）。

转换单位

apply to 可对all所用单位修改，也可对include部分修改，source表示当前状态所用，target表示需转化为的目标单位格式。

修改（少量，小范围）node节点id：LS_DYNA→NODE→UTIL，其中preserve表示从多少到多少，starting at 表示从那开始。例如：选中一个点，然后在starting at 处填写一个id，则这个点的id则变为则这个id值。

也可通过LS_DYNA→NODE→INFO显示该点详细信息时，修改点的id。element也可通过LS_DYNA→ELEMENT→INFO修改。

弹簧：

左侧的标签页，

ELEMENT→ELEMENT_DISCRETE

LS_DYNA→ELEMENT→DISCRETE,选取两个点，确认，弹出列表窗口（EID,PID可修改id,N1,N2）弹簧的材料属性时特殊属性（mat_s01），该材料属性可以设置K值（刚度属性值）。

mat_s01_spring_elastic为线性弹簧材料，不会因弹簧的拉伸而改变刚度K值。

mat_s02_damper_viscous为阻尼单元，可设置DC值（阻尼值）。

mat_s04_spring_nonlinear_elastic为线性弹簧材料单元，该材料没有K值，而是LCD（阻尼曲线）。

弹簧输出：

AUXILIARIES→HISTORY_OPTION→new→database_history_discrete→database_history_discrete（_ID），选择图中的弹簧，弹出的窗口中选中ID。

BOUNDARY→MATION加载荷，可以加加速度、加力，加恒定位移等。DOF：选择方向；VAD：载荷形式，如0 Velo速度，1 Acc加速度，2 Disp位移，同时也可用LCID曲线。

LOAD→LOAD加恒力载荷，LCID曲线，SF系数，CID局部坐标系，DOF方向。

DEFINE COORD→NODES（X\Y\Z，选择哪个就从哪条坐标轴开始定义）定义局部坐标系。

有限元沙漏现象的原理

(参考

http://www.doc88.com/p-985701568852.html）

有限元沙漏现象是指在一些物理系统中，当受到外界作用力时，系统的能量会逐渐减小并趋于稳定。这种现象可以通过有限元分析方法进行模拟和分析。

有限元分析是一种数值计算方法，用于解决实际工程问题中的结构力学和流体力学等问题。在有限元分析中，将实际结构或流体分割成有限数量的小单元，通过对这些小单元进行力学计算来近似求解整个系统的行为。

在有限元沙漏现象中，系统的能量逐渐减小是由于外界作用力对系统的影响。外界作用力可以是重力。

摩擦力或其他形式的力。当外界作用力对系统的影响越来越小，系统的能量也会逐渐减小并趋于稳定。
