ANSA零基础第二弹，这次把GUI界面各个面板功能讲一下

接着昨天介绍GUI界面谢谢大家支持，多余的空话就不写了，我打算先出文字版教程在到后期就可以通过录制视频的方式教大家，咱们直接开始今天的教程吧，

2、选择控制区

一排从左到右

2.1多选状态下以矩形框为选区工具，有下拉菜单

2.2选取单个物体

2.3以PID选择物体，有下来菜单

2.4以一定特征角度选择物体，角度通过方框里数值控制

2.5以path（选择首尾两个目标，自动将首尾的物体选择上），line（通过直线绘制形状选择物体）

2.6只选择可见可见物体，被遮挡住的物体不会被选择上

2.7绘制线框选择物体

第二排从左到右

2.8控制几何与网格的显示与隐藏

2.9控制壳单元的显示与隐藏

2.10控制三维单元的显示与隐藏

2.11控制网格点的显示与隐藏

2.12横截面的显示与隐藏

2.13连接单元的显示与隐藏（可通过连接类型，层次，属性等控制）

3、逻辑运算区

配合显示控制区使用

第一排从左到右

3.1仅显示

3.2增加范围显示（比如一个PID零件只有一部份显示，可以通过控制显示区选择PID,逻辑运算区选择+，整个零件会全部显示出来）。

3.3减去显示目标

3.4、NOT可以通过左键暂时隐藏一个或多个物体，在通过中间会将所隐藏物体显示而其余物体隐藏

3.5全部显示

3.6反选

3.7锁定视图，通过下拉菜单store lock可以为当前保存视图，锁定后的视图通过全部显示按钮恢复.

3.8显示周围单元

3.9显示附近物体

第二排从左到右

3.10几何的显示与隐藏

3.11几何概念面的显示与隐藏

3.12几何点的显示与隐藏

3.13几何线的显示与隐藏

3.14相邻边的显示与隐藏

3.15 自由边的显示与隐藏

3.16T型边的显示与隐藏

4、显示模式控制区

4.1默认显示方式—以PID着色显示—以所属材料显示—以part显示—以载荷约束显示——以model显示—以几何特征着色显示

——

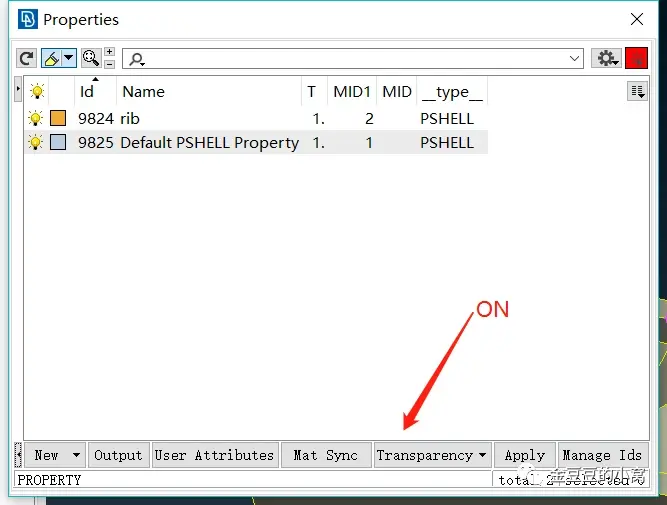

4.2控制物体真实着色显示与线框模式显示，下面是重点控制几何线框显示网格真是着色显示（1，显示方式切换到PID显示模式下，2打开PID浏览器，3如图所示transparency—透明度控制几何显示）

4.3进入QI质量标准检查模式

4.4以厚度，变形着色等为显示模式

4.5网格线的显示与隐藏

4.6网格自由边的显示与隐藏

4.7第二排从左到右一到三为盒子的显示与隐藏（后面会介绍到BOX为何物）

4.8 3D线与点的显示与隐藏

4.9 3D点的显示与隐藏

4.10 3D线的显示与隐藏

4.11零件坐标的显示与隐藏
