ANSA 25版本仿真调试效率提升了哪些，值不值得从旧版本升上来

随着仿真任务越来越复杂, 网格数量也大幅增加，这对仿真效率有了更高的要求。在ANSA中，我们针对Abaqus求解器提供了一系列工具，辅助工程师即时查找到仿真出现错误的原因，并且实时审查求解过程的潜在错误，即时结束求解减少资源浪费。

1.在ANSA中监控ABAQUS的求解过程

1.1 调用ABAQUS进行求解

在ANSA当中我们可以在处理完模型后，直接在ANSA中提交求解。点击“Abaqus > Solve”即可打开求解监控器窗口。

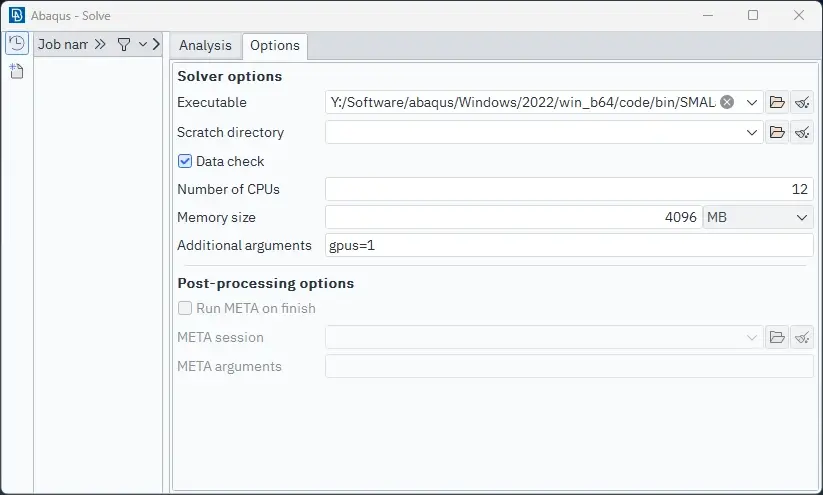

点击“Options”选项卡，这里提供了一系列便捷的求解参数设置。在“Executable”对应文本框中填写Abaqus可执行文件的完整路径，从而让ANSA能够调用。

接着，我们就可以在“Analysis”选项卡中启动求解。目前提供以下两种方式：

Output and Start（导出并求解）：点击后，ANSA会导出当前模型，并进行求解。

Start with File （通过文件求解)：点击后，用户可选择本地已导出的.inp文件开始求解。

1.2 每个错误自动生成超链接

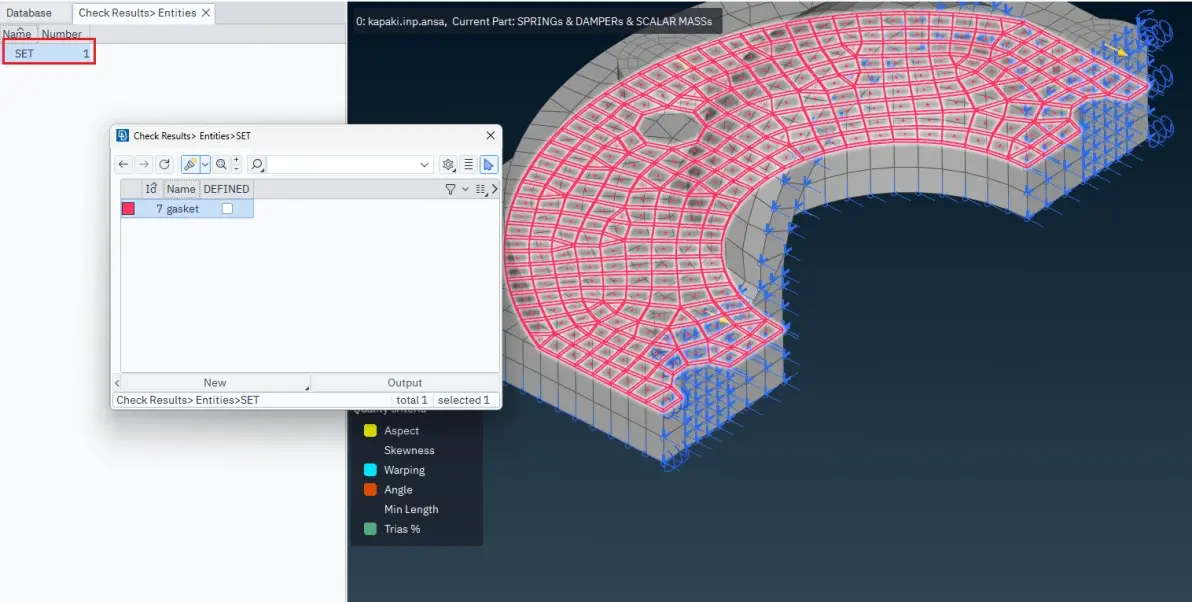

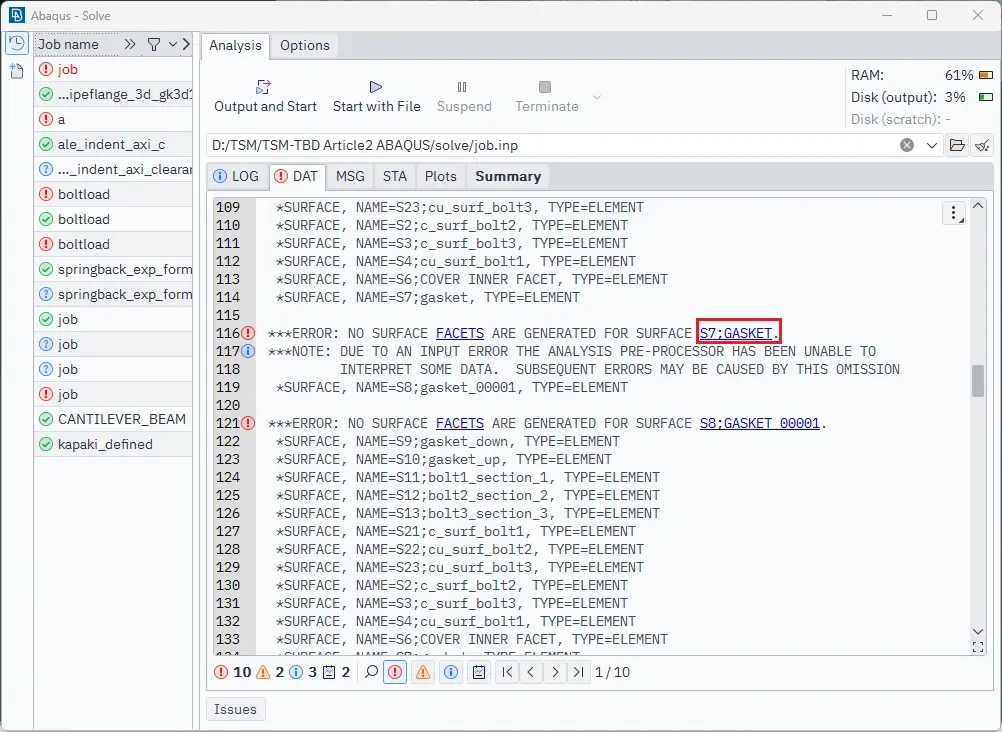

在Abaqus的求解过程中，如果前处理中模型设置有问题，会生成错误信息写入日志文件中。ANSA会实时监控日志文件并可以实时导航各个错误的文本位置。在v25版本中，在ANSA中会为这些错误生成超链接，点击后会在模型中显示出现与该错误相关的实体，以便工程师快速定位到错误位置并进行修正。

1.3 实时检查能量曲线

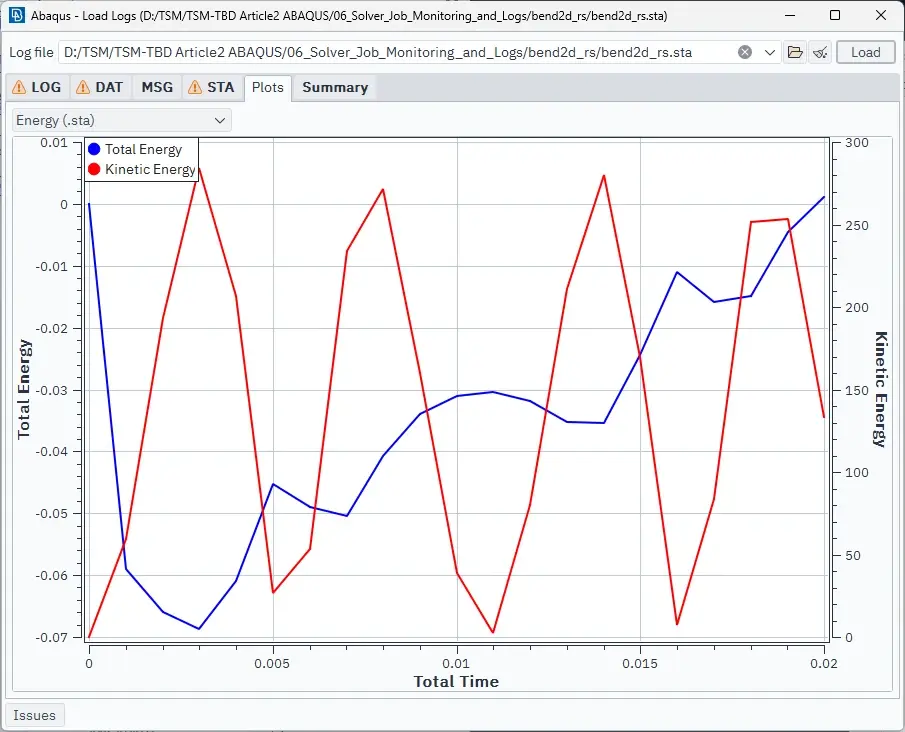

求解过程中可实时查看能量曲线，通过查看能量上的异常波动识别结果是否存在问题，从而即时停止求解过程减少资源浪费。

2.ABAQUS接触新的可视化选项

正确设置接触对保证求解结果的准确性和计算顺利进行至关重要。ANSA v25 中分别为 Node Adjustment（节点调整）和 Tie 接触状态新增了可视化功能，帮助仿真工程师提前发现问题，避免求解失败。

2.1 Node Adjustment节点位移可视化

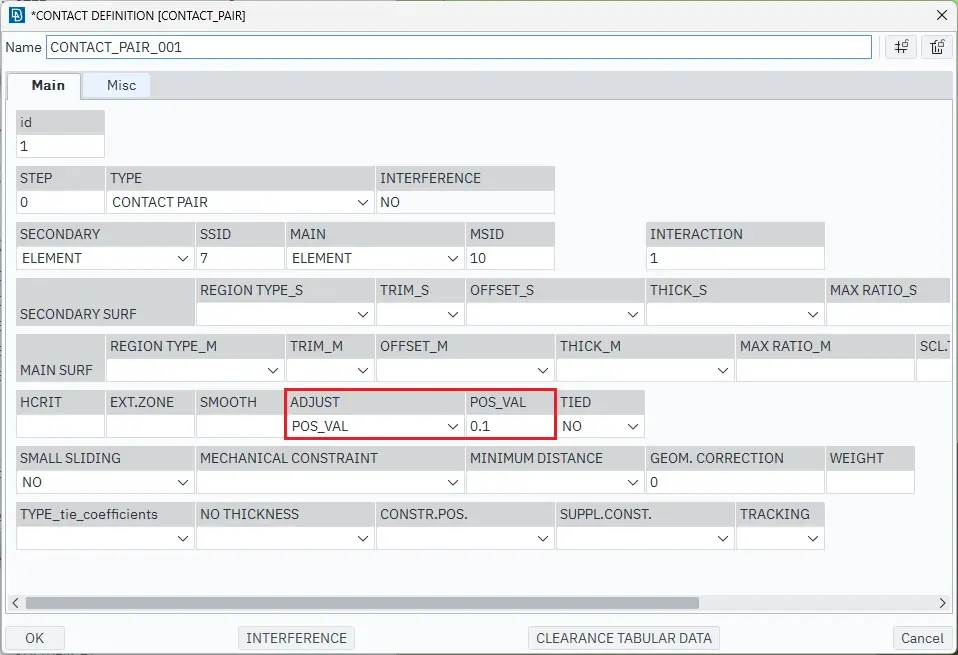

在 Abaqus 的接触（CONTACT_PAIR）卡片中，可以使用关键字 *ADJUST 来消除初始穿透。启用该选项后，Abaqus 会在第一步开始时自动检查接触对是否发生穿透，并将穿透的节点移动到恰好不接触的位置，以保证计算过程顺利进行。但这种节点的人工位移会引起相邻单元的扭曲，可能导致计算精度下降或出现异常的应力结果。

为了定量评估这种扭曲效应，在 ANSA v25 的前处理阶段可直接导入包含初始节点位移信息的 ODB 文件。该文件可在 Abaqus 的 Data Check 步骤中生成。随后，通过查看各节点的位移偏差及相应单元的网格质量指标，便能准确评估 ADJUST 操作对网格质量和后续计算结果的影响。以下是激活该功能的完整步骤：

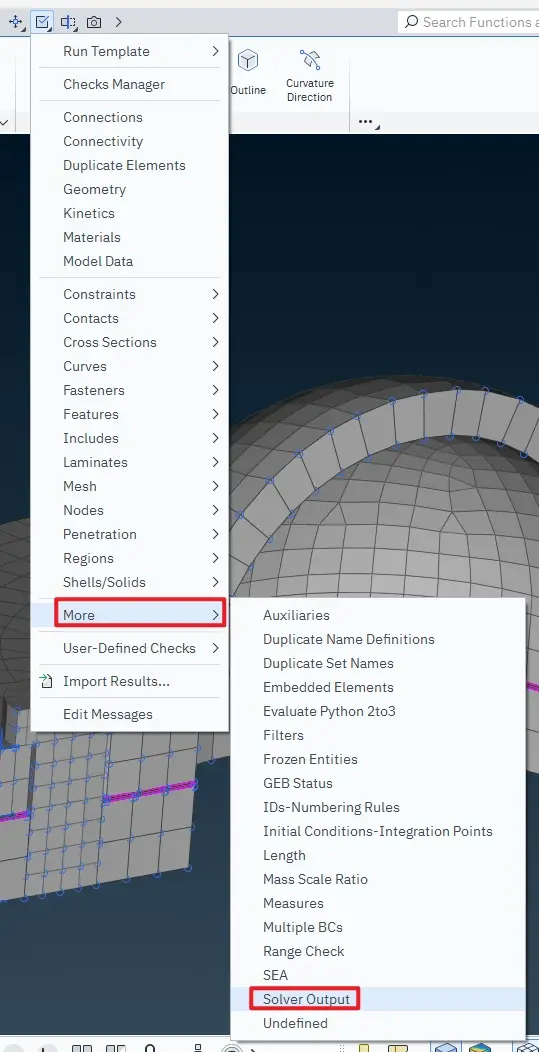

1）在菜单栏依次选择“Checks > More > Solver Output” 打开该功能。

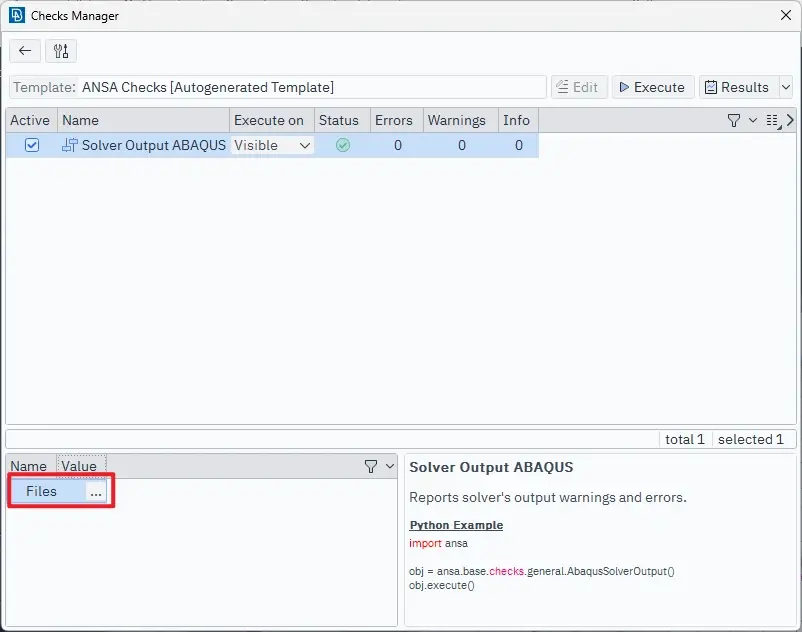

2）在弹出的Checks Manager 窗口中（见下图），在路径输入框中填入odb 文件的完整路径，然后单击Execute 执行检查。

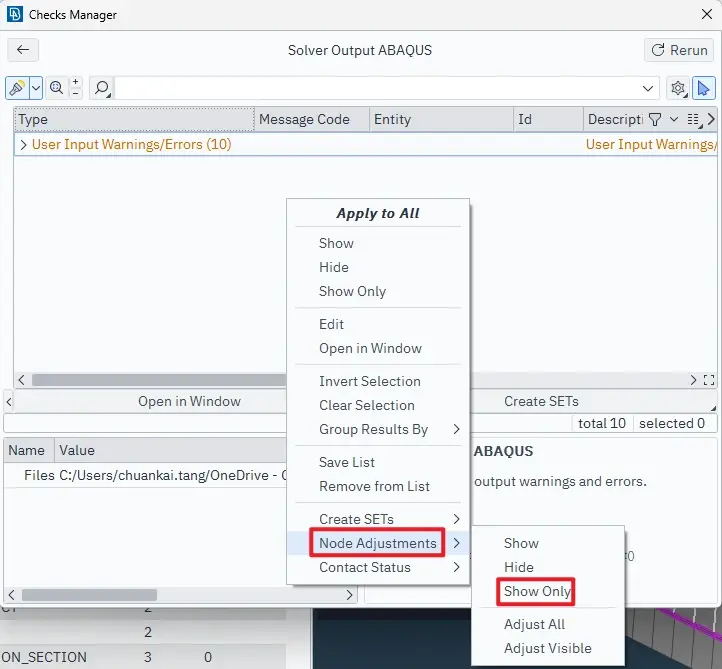

3）在结果面板的空白处右键，选择   “Node Adjustments > Show Only”，即可显示节点位移的热力图。

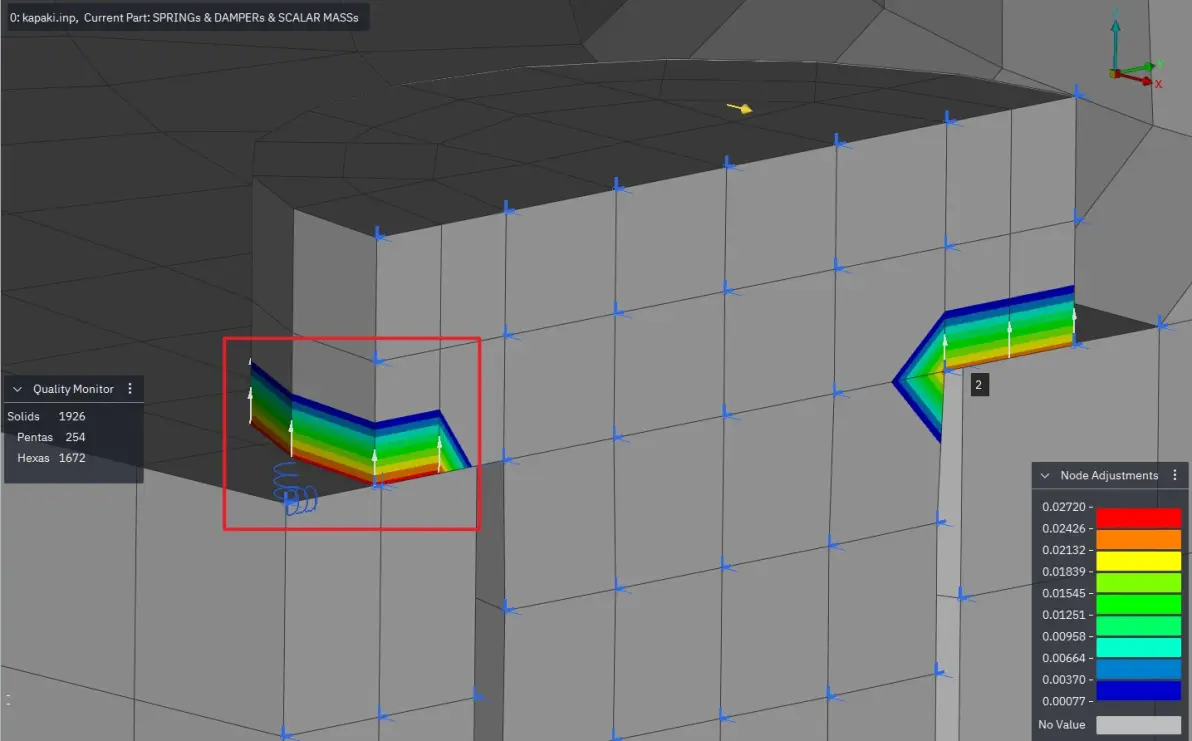

如图所示在螺栓和表面接触的位置具有一定的穿透，可通过热力图和箭头查看在初始步中节点的位移方向和距离。

在先前的菜单类的位置，点击“Adjust All>Adjust Visible”, 会将节点移动至node adjustment后的位置。此时模型处于没有穿透的状态，用户可通过ANSA的质量检查工具查看变形后的单元的质量是否符合要求。

2.2 Tie接触状态的可视化

在Abaqus中，Tie接触（Tie Constraint或称Tie约束）是一种常用的连接两个部件的约束方法，将一个面上的所有节点（slave surface）绑定到另一个面（master surface）上，使得它们无相对位移。

但是，Abaqus中的Tie接触通过面片定义绑定关系，但在几何上不要求两个面重合。因此，容易出现以下问题：

• 接触区域错位
• 少绑定/多绑定
• 主从面定义错误

在ANSA中，我们支持Tie接触的可视化，从而有助于验证tie接触是否设置正确。与先前步骤相似，这次在弹出的Checks Manager的创库空白处右键，在弹出菜单栏中选择Tie Status>Show Only，此操作会显示表示Tie接触状态的热力图。

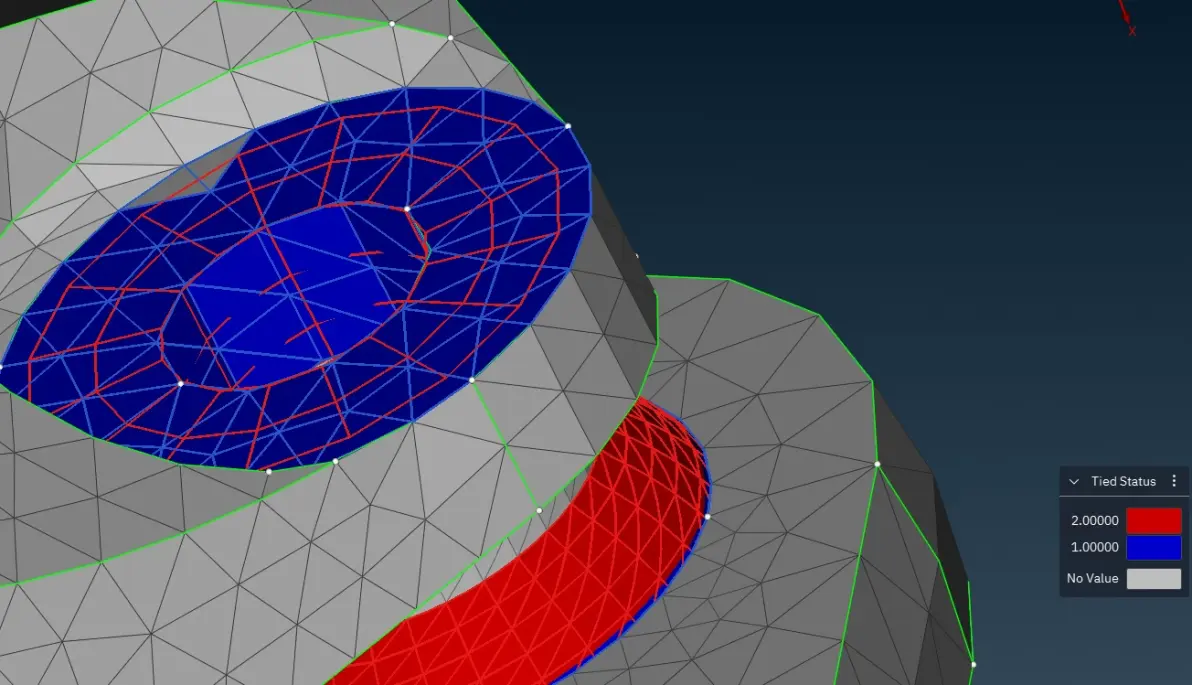

其中，红色代表从面，蓝色代表主面。可以清晰的看到模型实际主从面之间的绑定关系。

如图所示，虽然已将整个连续平面定义为主面，但在实际提交求解的 Tie 接触中，却缺少了两个面片（solidfacet）。这是因为这两个面片上不包含任何从面节点，因此未参与 Tie 接触的计算。

需要注意的是，这个方法同样需要先获取初始步的odb文件，并且必须在输出中添加节点的Tie接触信息，其设置如图所示：

在ANSA v25版本中，仍然支持免用求解器检查 Tie 接触的功能。

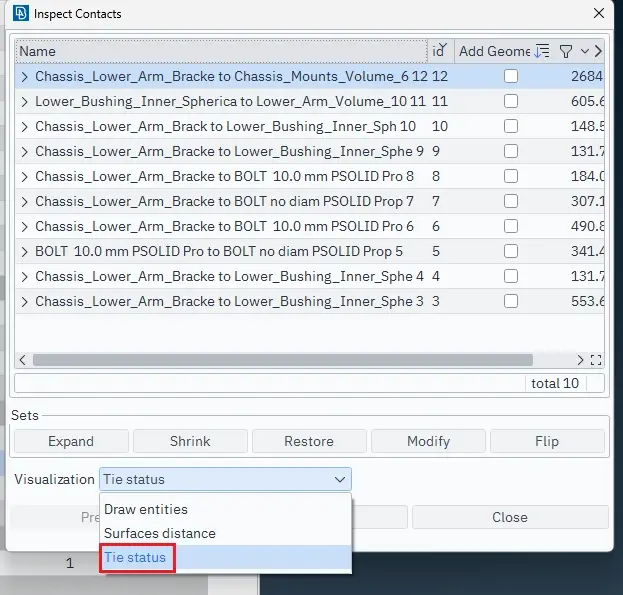

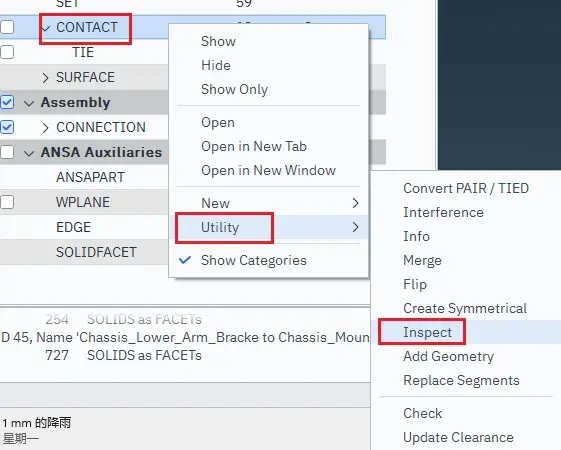

在Database窗口中，右键点击CONTACT, 点击弹出菜单栏中的“Utility > Inspect” 打开检查窗口。

在可视化模式中选择”Tie Contact“即可显示选中的Tie接触云图。

3.对比多个求解日志

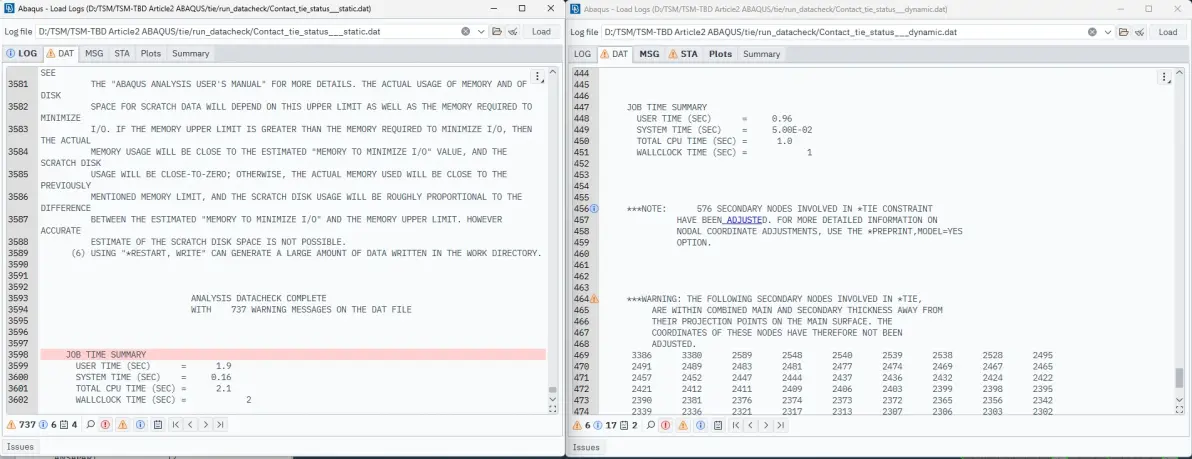

ANSA v25版本新增了多日志对比功能，用户可以同时打开多个 Abaqus 求解日志（.dat 或 .log），并行对比不同算例的收敛行为，便于调试、验证或优化模型。

如图所示，点击“ Abaqus > Load Logs”即可打开求解日志窗口，可按需新建任意数量的窗口，在各窗口中加载不同算例的日志文件，实现多案例对比分析。

总 结

随着ANSA v25版本的功能演进，有限元模型的前处理与求解过程不再是单向流程，而是变得更加智能、交互和可追溯。

当模型出现问题时，我们不再需要“满图找错”，也不用一行一行翻查日志。

现在， ANSA可以把问题区域直接“点出来”，日志能够方便地对比差异。在实际工程应用中，这不仅有助于减少人为错误与调试时间，也为高质量、自动化的仿真流程打下坚实基础。

END

作者 | 唐传凯

BETA CAE 工程师
