ANSA四面体单元质量提升技巧

用户在进行有限元前处理网格划分时,为了避免在后续的分析中出现错误而使计算中止及因为网格质量的问题而导致的应力奇异、失真等现象,应该在网格划分初步完成之后,对网格进行必要的质量检查及提高。本文将介绍在前处理软件ANSA中,进行四面体网格划分时,如何进行单元质量的检查及提高。


1、单元质量的检查

在ANSA界面中,点击F11功能键弹出Presentation Parameter窗口,如图1所示,在这一窗口的Solid标签中,用户可以根据具体的要求进行质量标准的设定。

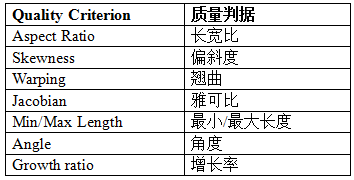

设定的内容主要包括:

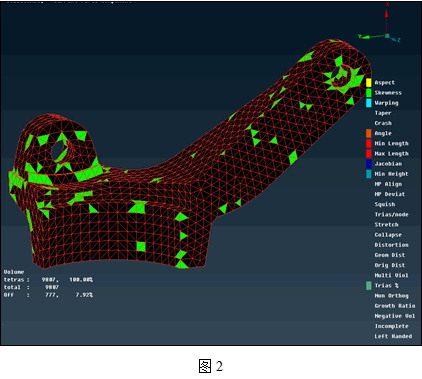

然后,将模型显示切换到HIDDEN显示模式,违反质量准则的单元根据右侧图标的颜色显示出来,如图2所示。视图中违反准则的单元数量显示在窗口左侧的OFF后面。鼠标放置在OFF上,按右键选择show only可将不合格的单元单独显示。



2、单元质量的提高

四面体网格的生成是基于三角形面网格的,所以,在提高四面体网格质量时,可采用两种方法,一种是对体网格质量较差区域的面网格进行调整,然后再重新生成此处的体网格;另一种是直接采用体网格功能里Improve中的Reconstruct、Fix Quality、Smooth、Move几种功能来进行质量提高。

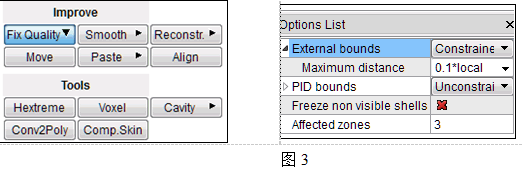

在使用Fix Quality功能时,需设定网格调整时相应参数的变化范围以使网格在允许的范围内调整,如图3所示。

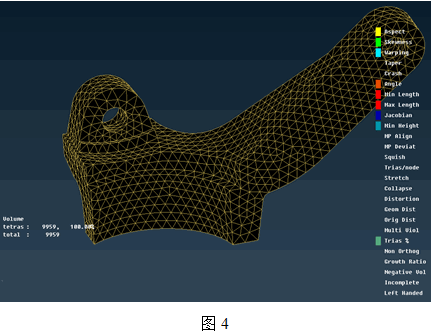

调整后的网格模型如图4所示,没有off单元的存在,说明网格都符合要求,完成调整。



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
