ANSA中质量点应用:保持质量平衡

ANSA具有强大的质量平衡功能。计算时,可以将不关注的结构简化为质量点,从而加快计算速度。下面以一个模型为例,来介绍ANSA中的质量平衡功能。



1、模型的描述

模型由两个part组成,相互接触的地方共节点。现在要求将part1用质量点代替,对于这个问题,ANSA具有多种方法可以实现。

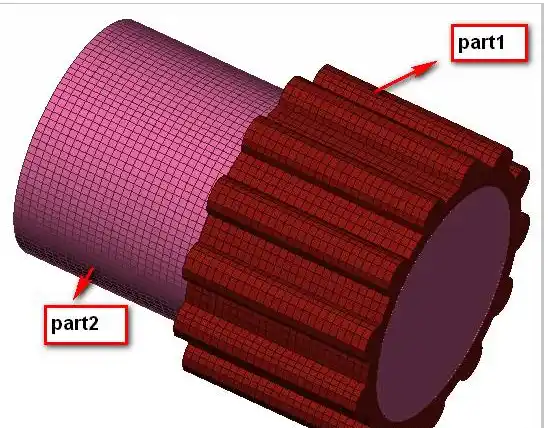

图1-1模型示意图



2、在进行质量平衡之前,需要对模型的质量信息进行统计。

方法如下:

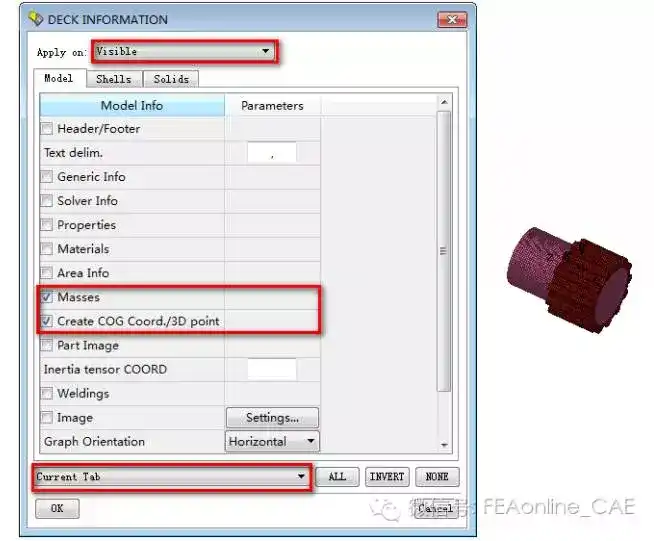

点击工具条上的DECK INFO按钮,首先查询整个模型的质量信息:


图2-1查询整个模型的质量信息
