ANSA壳网格质量控制:多样化策略

汽车、航空业涉及到钣金、塑料、复合材料件多数用壳网格来模型实际几何模型,而计算结果的准确性往往取决于壳网格质量的好坏,ANSA在网格质控控制及网格质量调整上具体其他前处理软件无法匹敌的优点,具有相对更强大多样的网格质量控制。

下面通过对壳网格质量控制卡片的逐一介绍,使大家更清晰的对ANSA壳网格质量控制有所了解。

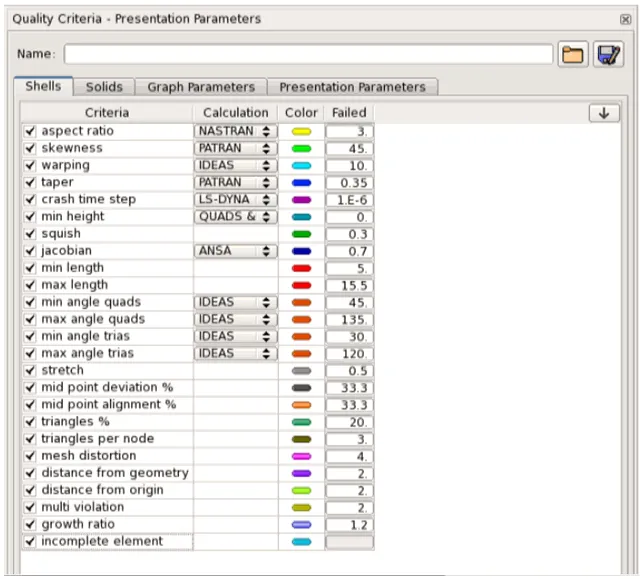

图像 1.gif


Aspect Ratio——纵横比:单元的长短边比或者高与底边比,具体参见不同软件。

Skewness——歪斜角度:单元两中线之间夹角角度。

Warping——翘曲:四边形出现合页状,翘起过于扭曲度。

Tapering——锥度:四边形出现锥形形状约束值。

Crash Time Step——碰撞阶度:用于LS-DYNA碰撞计算,具体算法参见帮助。

Min height——高度:三角形四边形的最小高度设置。

Squish——压扁:用于流体计算,具体参见流体网格质量设置。

Jacobian——雅克比:根据单元类型(如四边形的四个边长用于雅克比矩阵试算)计算积分点,以便满足计算要求。

Length——单元长度范围设置,这个比较好理解。

Angle ——角度:单元角度范围约束,四边形和三角形都可以设置。

Stretch——伸张度:用于伸张状况网格质量设置,具体参见ansa图片。

Mid. Point. DeviationAlignment ——二阶网格边长中点偏差,及角度设置。

Triangle%——三角形数量:显示三角形数量设置。

Triangles per node——单个节点三角形数量:单个节点三角形数量的多少设置。

Mesh distortion——网格划分后失真度:网格划分后导致与几何偏离失真误差。

Distance from geometry——脱离原始几何距离。

Distance from origin——脱离原始节点距离。
