ANSA体网格划分入门：结构化网格实战

ANSA提供了在三种半自动模式用于生成六面体和五面体(棱柱)一阶或二阶单元，即由面生成体(Extrude)、跟进面的边界生成体(Map)和使用六面体快划分(HEXBLOCK)。与自动网格生成模式一样，生成的实体单元的阶次取决于用于创建实体单元的壳单元的阶次。如果面网格由二阶单元组成，那么生成的体网格也将是二阶的。

从面抽出体

ANSA提供了六个功能用于从一个或多个选定的网格(或有限元模型、三边形和四边形壳单元)的表面网格中拉伸出体网格。提取的三边壳单元形成五面体，提取的四边形单元形成六面体体单元。在这种模式下，不需要预定义体，它将由ANSA在提取过程后自动创建。生成体时，出现预览，确认后，为创建的体指定一个PID属性和Part。体单元的质量取决于所选宏或有限元模型壳单元网格的质量。该六个功能操作方式类似，对于所有这些功能，必须确保不会生成折叠或负体积的实体单元，因为在生成过程中ANSA不会对此进行自动检查。这些单元只能通过功能TOOLs>CHECK [NEGATIVE VOL]检查识别。

Translate

在structured > Translate中，选择宏区域网格或FE-Model有限元网格，鼠标中键确认后

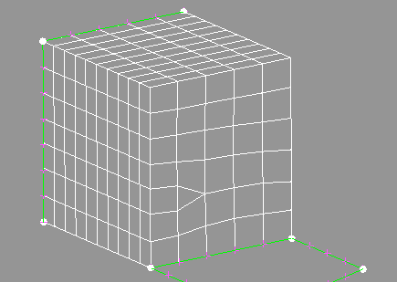

通过选择两个位置或输入其方向和长度定义一个矢量进行平移。方向向量分量或长度可以是负值，从而改变拉伸出体的方向。注意必须输入生成单元的步骤数。Biasing可改变输入step步数的分布状态，关于Biasing可查看面网格划分中的详细说明。本案例中未选择biasing.

接受单元后，系统会提示用户为新单元指定PID和Part。

Revolute

在Revolute旋转功能中，选定的壳网格围绕一个轴旋转，该轴可以通过选择两个位置来定义。必须输入旋转角度和沿旋转方向生成的单元的step步数。旋转角度以度为单位，根据右手沿旋转轴的规则为正。

本例中选择Linear biasing线性偏置。

在Revolute Parameters旋转参数窗口中按“OK”会生成线框预览形式的实体单元。

接受单元后，系统会提示用户为新单元指定PID和Part。注意单元长度的变化。

Offset

在Offset偏移功能中，所选壳网格通过单元的法向量进行偏移。默认情况下，该法线的方向被视为单元正面(shadow视图中为灰色)，并在确认壳网格选择后由箭头指示。根据所需的偏移方向，输入沿该法线的距离，可为正值或负值。生成的单元沿偏移方向的步数也必须输入。

本例中选择了Geometric biasing几何偏置。在Offset Parameters“偏移参数”窗口中按“OK”会生成实体单元及其线框预览。

接受单元后，系统会提示用户为新单元指定PID和Part。

注意，如果标志Put in the middle“放在中间”被激活，则距离和步数被一分为二，并且从宏区域的两侧生成体单元。

Sweep

在Sweep扫描功能中，选定的壳网格沿着一组选定的形成准线的连续周长线段或曲线进行扫描，同时保持它们的相对角度固定。

必须输入沿准线生成的单元的步数。本例中未选择偏置。

在Sweep Parameters扫描参数中按确定。生成实体单元及其线框预览。

接受单元后，系统会提示用户为新单元指定PID和Part。

Glide

在Glide滑移中，选定的壳网格沿着选定的连续周长线段或曲线滑动。在这种情况下，生成单元的方向保持固定。必须键入沿偏移生成单元的步骤数。

在Glide窗口中，可以更改将要滑移壳单元和引导线。

在Glide Parameters“滑动参数”窗口中按“OK”生成实体单元及其线框预览。

Dual Sweep

在Dual Sweep双扫掠功能中，选定的壳单元沿着选定的一组曲线、壳单元或体单元的边组成的两条引导线进行扫掠，同时保持它们的相对角度固定。

选择不偏置，并将步数设置为55。

在Dual Sweep Parameters“双扫掠参数”窗口中按“OK”会生成实体单元及其线框预览，接受单元后，系统会提示用户为新单元指定PID和Part。
