ANSA入门基础教程-体网格划分-结构化网格划分

Extrude

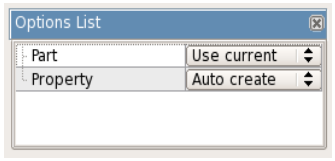

Structured Mesh>Extrude功能通过选定的面挤出六面体或五面体单元。source源区域可以由未画网格的宏区域、有限元单元或实体面(或上述的组合)组成。激活Structured Mesh>Extrude功能。从functions Options函数的选项列表中，用户可以调整将要生成的体单元的Part和Property属性。

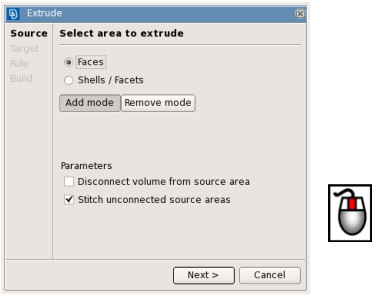

在Extrude wizard挤出向导的Source“源”页面上，系统会提示您选择源区域。

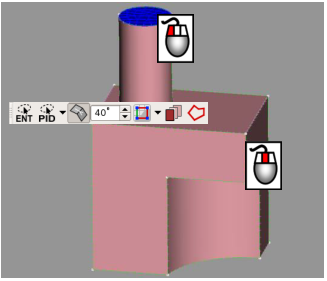

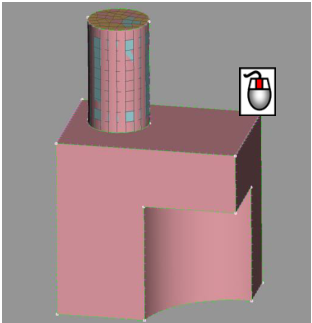

选定的源区域以蓝色高亮显示。选择圆柱体的顶面，点击鼠标中键或按Next“下一步”继续。

在Target目标页面中，选择一个可用的目标选项(Faces, Shells/Facets, 3 Points Plane, or None)(面、壳/面、3点平面或无)，以定义生成的实体的目标区域。在本例中，选择NONE无目标面，并按鼠标中键或按下一步继续。

在Rule“规则”页面中，选择一个可用的规则选项来引导挤出过程。用鼠标左键选择；使用鼠标右键取消选择。如果选择了Translation“平移”或Rotation“旋转”选项，则使用鼠标右键激活本地坐标系。当仍然在这些选项中时，如果选择过程出错(通过鼠标左键选择1、2甚至3个点)，在第三个给定点之后，选择过程重新开始。选择合适的选择模式。选择相应对象并按鼠标中键将它们添加到列表中。

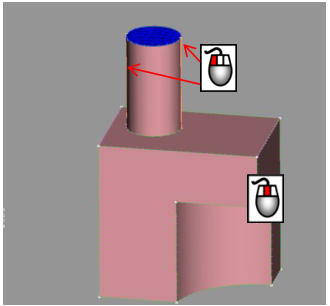

在本例中，激活Perimeters/Curves选项，并选择如下图片中所示的其中一条曲线。

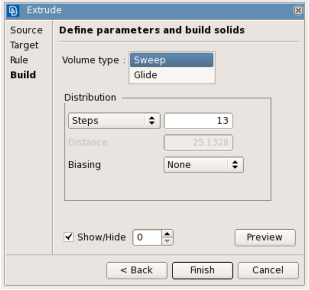

在Build构建页面上，根据所选规则选项，下拉菜单按钮上可能存在多种体生成类型，例如:Glide or Sweep, Map or Dual-Sweep等。如果在Rule部分选择了选项“Perimeters/Curves”或“Edges”，“Distance”字段不可编辑，该距离被指定为已选择的最小guideline指引线的长度。将Steps步骤数指定为10，然后按Finish“完成”或中键确认。

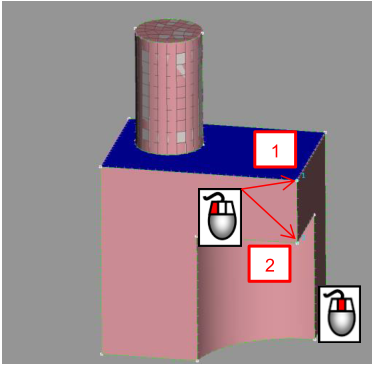

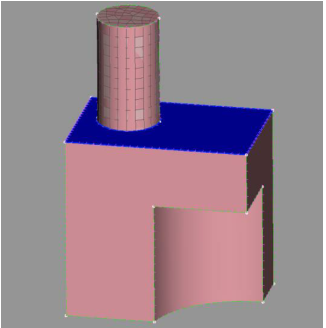

当体生成过程完成时，Extrude挤出向导保持打开，最后生成的体区域(面)以蓝色高亮显示，表时将该面作为新的源面。使用使用“面、壳/面”单选按钮，并保持Add mode为选中状态，并激活Stitch unconnected source areas。表示在已生成的体上添加新的体，选择如下图片中所示的面。选定的面以蓝色高亮显示。点击鼠标中键或按Next继续

在Target“目标”页面中，选择None“无”并点击鼠标中键，或按Next继续。

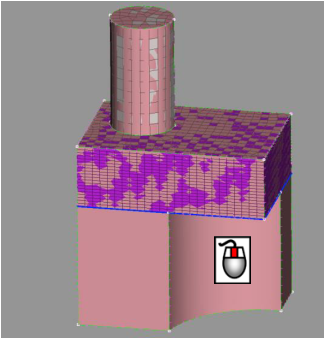

在Rule页面中，选择Offset Vector偏移向量选项。拉伸方向以矢量显示。通过在Default , Inverted or Both sides默认、反转或两侧之间切换，单击矢量来更改拉伸方向，然后单击鼠标中键或按Next继续。

在distance距离中给出所需的偏移距离。注意，可以通过按钮

测量模型选择的距离。按下一步或中键确认。

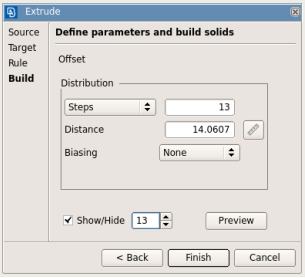

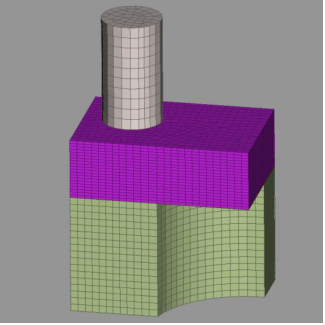

在Build页面中，除了所需的steps步数或Distance长度之外，可以在Biasing算术或几何偏置中进行选择。点击鼠标中键或按“完成”确认。生成的体与上方圆柱体是相连一体的。

Extrude向导保持打开，最后生成的体区域(面)以蓝色高亮显示，被认为是即将使用挤压功能的选定源区域。

在源区域定义期间，如果必须移除/排除部分区域，则必须激活Remove mode“移除模式”选项，以便移除多余的面。这些移除的区域以黄色高亮显示，并且不会从该区域生成任何体单元(黄色 区域)。

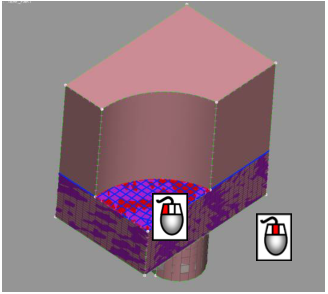

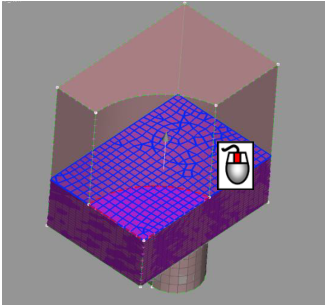

激活Remove mode“移除模式”选项，并选择下侧图片中所示的面。点击鼠标中键或按Next“下一步”继续。

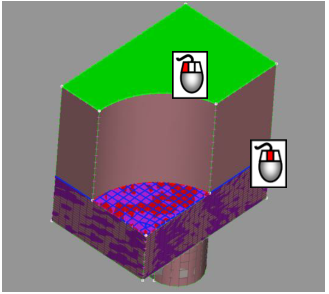

在挤出向导的Tagret中，使用Faces“面”选项，选择挤出应该停止的面，如下图所示。点击鼠标中键或按“下一步”继续。

在Extrude向导的Rule页面中，选择具有默认方向的Offset操作。点击鼠标中键或按“下一步”继续。

在Bulid页面中，定义所需的steps步骤数，然后点击鼠标中键或按“完成”确认。

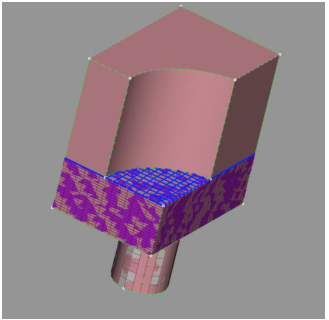

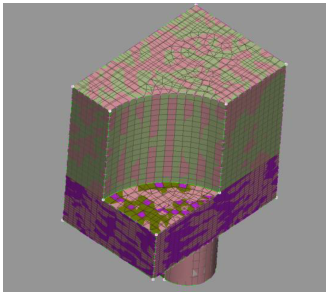

体已经生成，并且它们是相互连接的。
