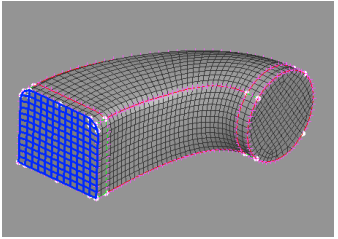

激活Map功能,用鼠标左键选择主面,可用鼠标右键取消选择。然后用鼠标中键确认选择。

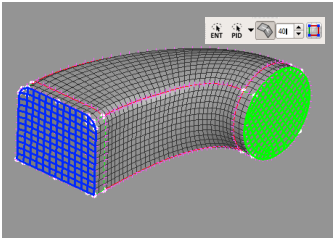

继续选择从面。用鼠标中键确认选择。
自动识别引导侧面。

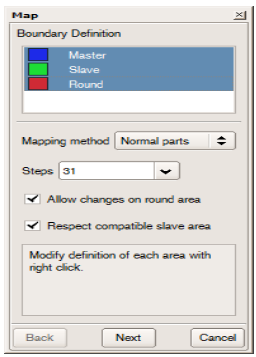

按鼠标中键完成选择过程,Map窗口打开。用户可以按下三个选项中的任何一个来修改预览的选择。
按“NEXT”继续使用当前选择进行体网格划分。在Map窗口中,选择Map方法。这里我们选择Normal parts。将steps数保持为默认值,然后按Next。生成的网格的截面如下图所示。
Map算法应用于多个主面

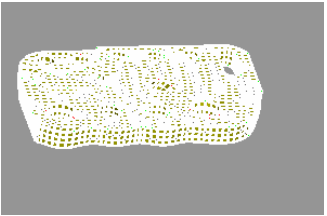

当处理具有多个主面的零件时,可以选择多个面来开始映射。首先在不同的步骤中选择模型的所有区域。
然后选择所有相对的从面,这些区域不一定要划分网格。
在Options List选项列表”窗口中,激活Auto detect round area选项,以便自动选择倒圆角区域,或者通过框选选择所有剩余的未选择面。

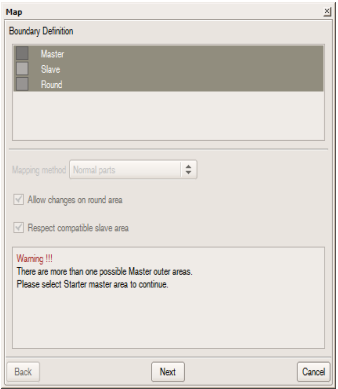

如果识别了一个以上的主面,我们应该选择一个主面作为开始Map的面。
接受创建的体,并选择将设置新体的Part和Property。
