ANSA CFD网格划分实战技巧

在ANSA中建立CFD网格的主要有3个步骤:

1、几何准备

2、面网格划分

3、体网格划分



下面我们就以某型轿车外流场网格划分为例进行阐述:



1几何准备

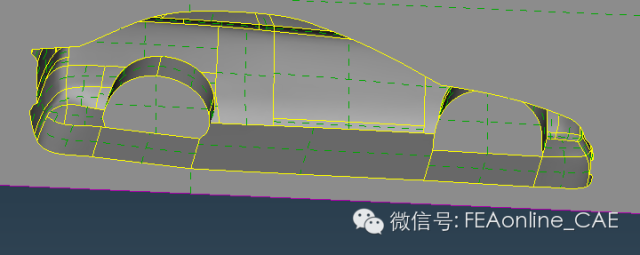

首先调整几何的显示。

在Windows-Setting下面调整Resolution中的Curves和Perimeterlength的值使模型正确显示(所谓正确显示即调整模型的分辨率,能更细致的显示所有的细节):

检查并修复可能的几何问题。

点击Execute 执行检查,绿色”√”表示没问题,红色”X”表示有几何问题需要清理修复:


创建外流场的几何。


a.在TOPO面板内输入外流场几何顶点的坐标点:


b.连上curves曲线,用Sweep等功能创建几何面:


c.用自由边投影剪切对称面:


d.使用intersect使轮胎与地面相交,并用Fuse-proximities功能处理距离过近的区域(面)。



e.统一

几何面的法向给边界层划分做准备,最终形成外流场的封闭几何:



2面网格的划分

切换到mesh模块下,给车体和轮胎的的单元长度设置为30。用spacing-AutoCFD功能按曲率布节点,并生成CFD面网格。




给定外流场区域400的长度,初步生成面网格。


切换DECK面板FLUENT下,采用Size Boxes功能建立尺寸盒,并给定加密尺寸。

用Spacing-Auto CFD功能重新对流体域布点。重新用CFD网格生成功能生成网格。



然后检查并调整面网格的质量。


3体网格的划分

切换到Vmesh面板。先用layers功能生成边界层。设置如下:


车体、轮胎和路面都要生成边界层:



然后用手动或自动定义体功能定义体域:



进一步生成体网格:

最后,对体网格也执行检查,以确保没有负体积网格。




免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
