FLUENT机翼发动机外流场精准模拟

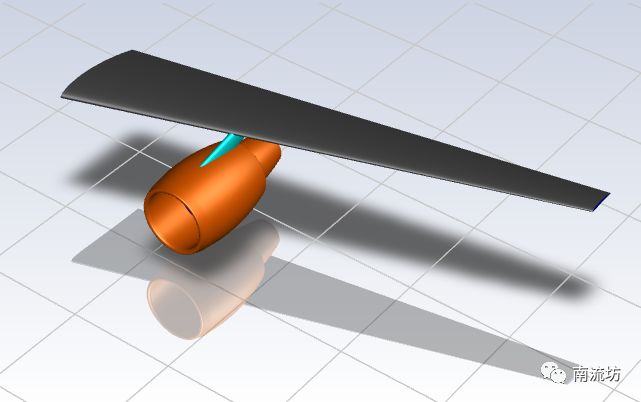

本教程演示了飞机机翼和发动机的外流场模拟。


1   启动FLUENT并导入网格

1)在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令,启动Fluent 2020。

2)单击主菜单中File→Read→Mesh命令,导入.msh网格文件。

2   定义模型

1)单击命令结构树中General按钮,弹出General(总体模型设定)面板,Solver中Time选择Steady。


3    设置材料

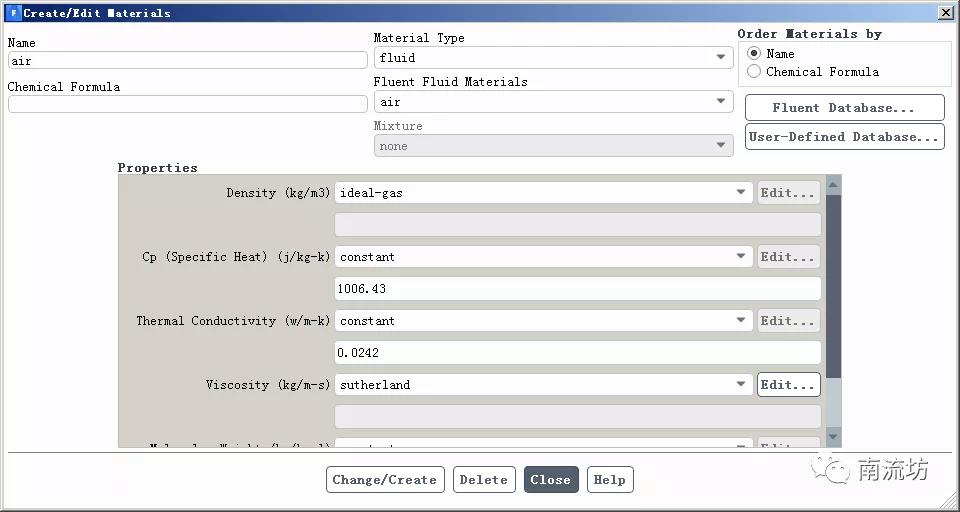

1)单击主菜单中Setting Up Physics→Materials→Create/Edit,弹出Create/Edit Materials(材料)对话框。将空气的Density修改为ideal-gas,Viscosity选择为sutherland。


4  设置湍流模型

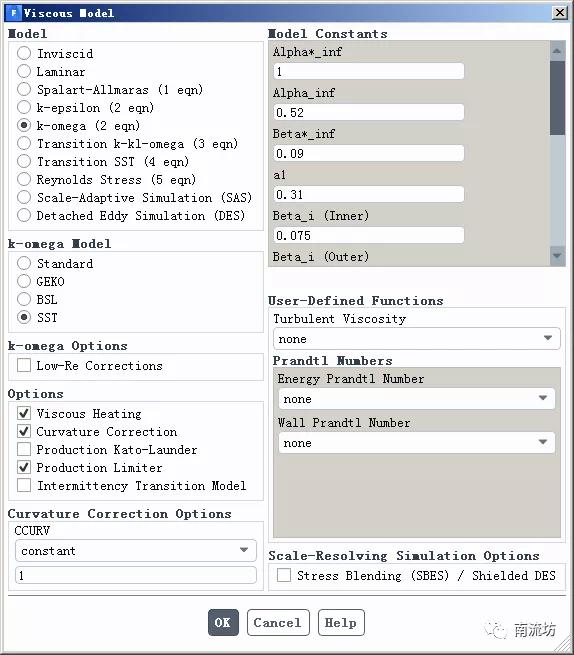

1)在模型设定面板Models中双击Viscous按钮,弹出Viscous Models对话框,勾选SST k-omega模型,勾选Viscous Heating和Curvature Correction。


5设置边界条件

1)单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

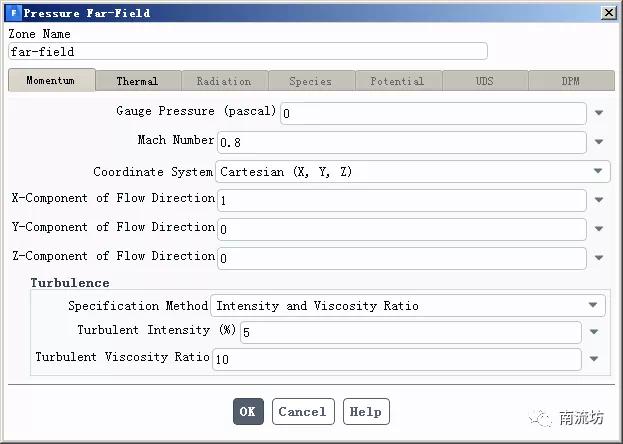

2)在边界条件面板中,设置far-field的边界类型为Pressure Far-Field,参数如下图所示。

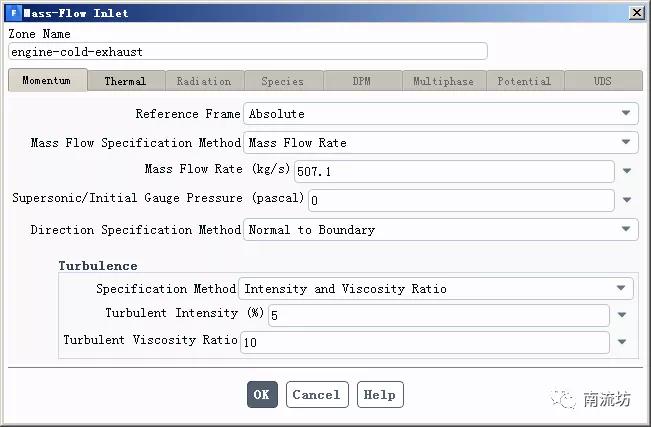

2)设置engine-cold-exhaust的边界类型为mass-flow-inlet,参数如下图所示。

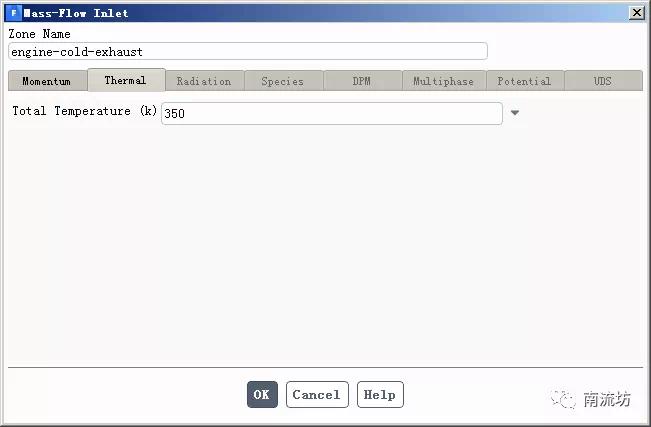

3)设置engine-hot-exhaust的边界类型为mass-flow-inlet,参数如下图所示。

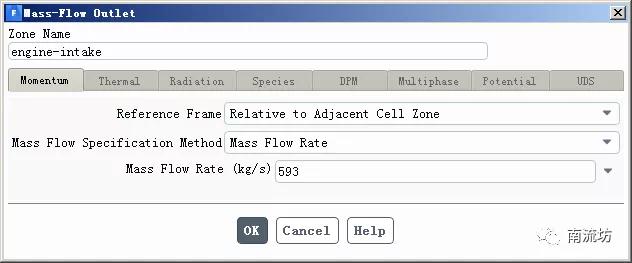

4)设置engine-intake的边界类型为mass-flow-outlet,参数如下图所示。


6   初始条件

1)单击主菜单中Solution→Initialization按钮,弹出Solution Initialization(初始化设置)面板。

Initialization Methods中选择Hyper Initialization,单击Initialize按钮进行初始化。


7  设置阻力与升力系数监测

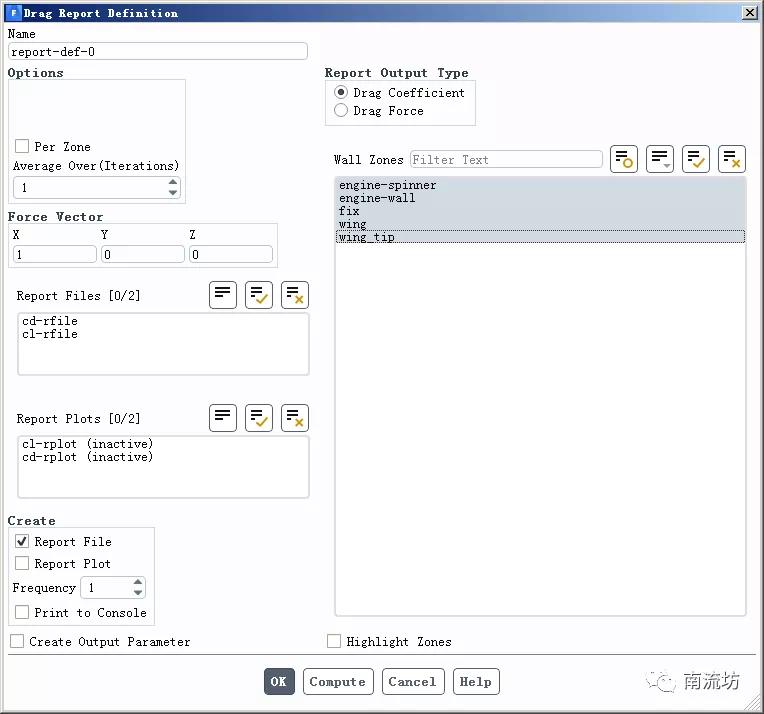

1)单击主菜单中Solution→Reports→Definitions→New→Force Report→Drag按钮,弹出Drag Report Definition面板,设置拖曳力系数监测。

2)同步骤(1)设置升力系数。


8 计算求解

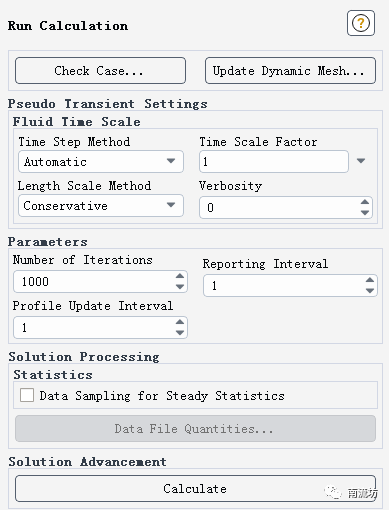

1)单击主菜单中Solving→Run Calculation按钮,弹出Run Calculation(运行计算)面板。

在Number of Iterations填入1000,单击Calculate开始计算。


9  结果后处理

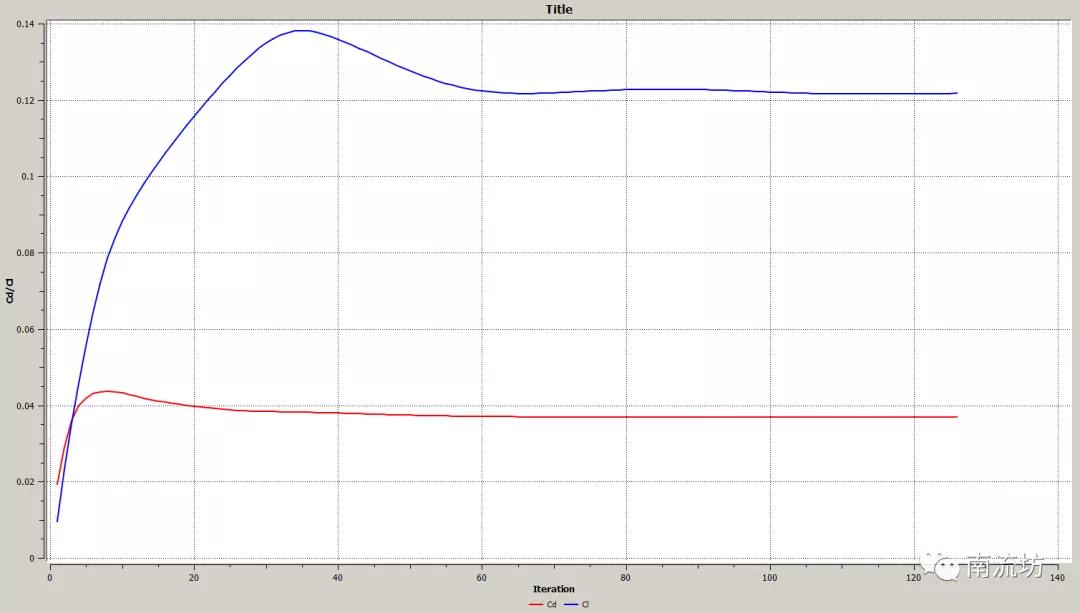

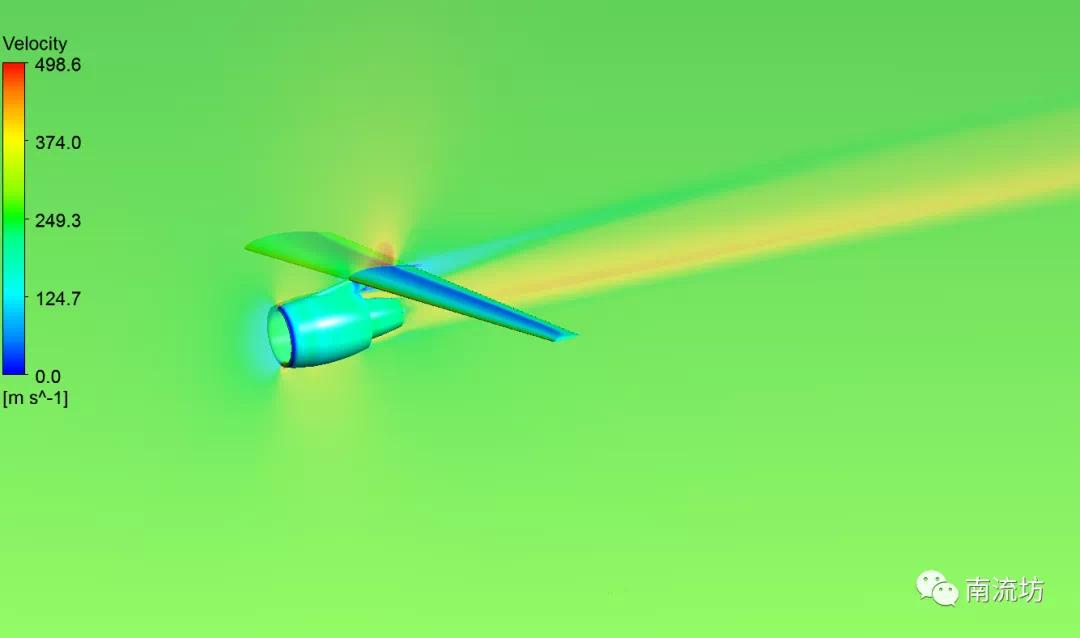

1)进入CFD-Post界面,显示速度场云图和升力阻力曲线图。
