Fluent实用小知识点集锦

1. Fluent2020去除地平面

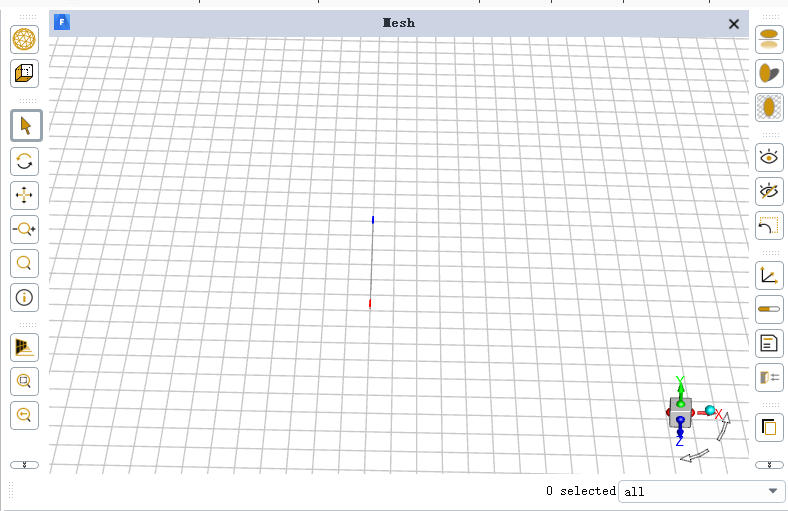

正常打开3维的模型,Fluent图形界面如下,显示出地平线

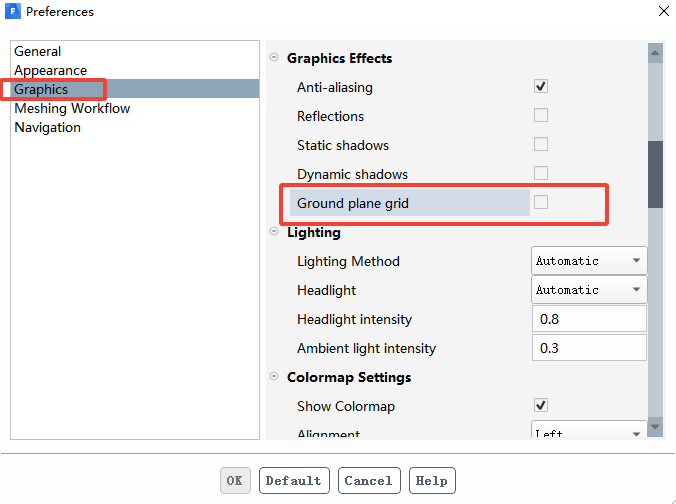

想要去掉地平线,打开Fluent,File->Preferences->Graphics

不勾选Ground plane grid,地平线就会不显示。同样的,界面背景也是在Preferences里面设置

2. Fluent查看网格数量


想要在Fluent中查看网格数量,点击Domain-Info-Size,在输出面板会显示相关信息

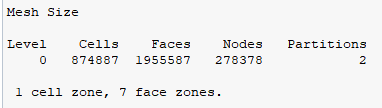

显示信息如下:



3. Reporting Interval设置


Fluent控制台输入的文本越多,占用的资源越多,可能会导致计算速度变慢,因此可通过设置Reporting Interval来改变文本输出频率。

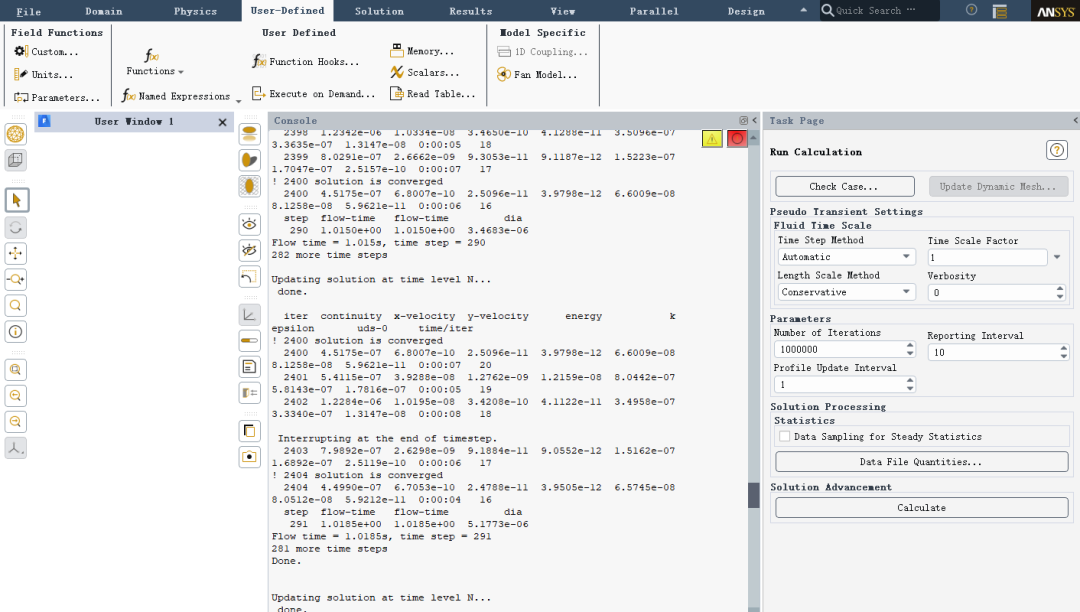

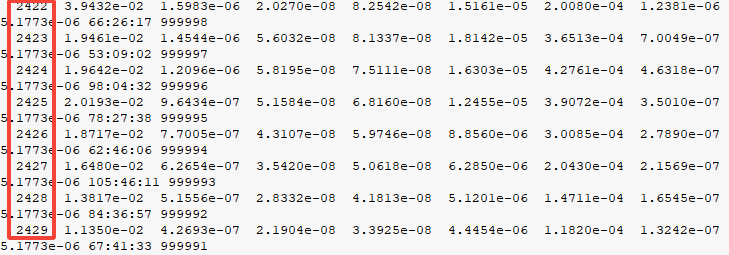

比如下图,每一次迭代输出一次残差数据,会消耗大量的资源

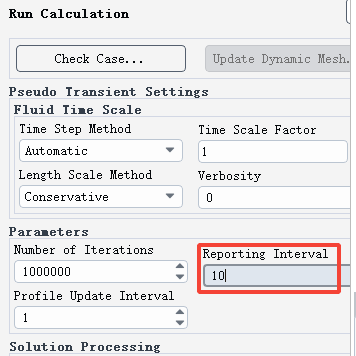

在Run Calculation界面将Reporting Interval设置为10,表示每10个迭代步输出一次参数。

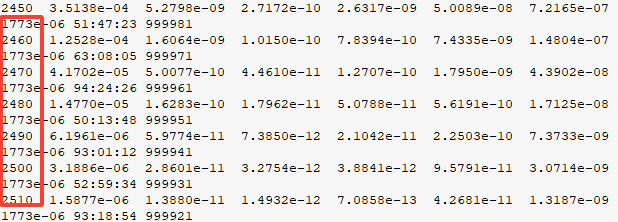

此时的输出,每隔10步输出一次



4. Fluent查看流动时间及时间步长

在fluent的TUI界面,输入,即可重置flow-time 和 time-step

(rpsetvar 'flow-time 0)

(rpsetvar 'time-step 0)


要想读取当前cas的流动时间及时间步长的话,用rpgetvar命令

(rpgetvar 'flow-time)

(rpgetvar 'time-step)



注:

  1. ‘号前有空格
  2. 要带括号输入



5. Fluent重置界面布局

如果Fluent界面布局不小心弄乱了

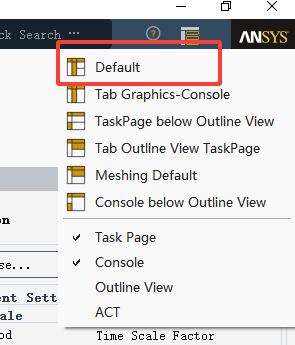

点击右上角Default

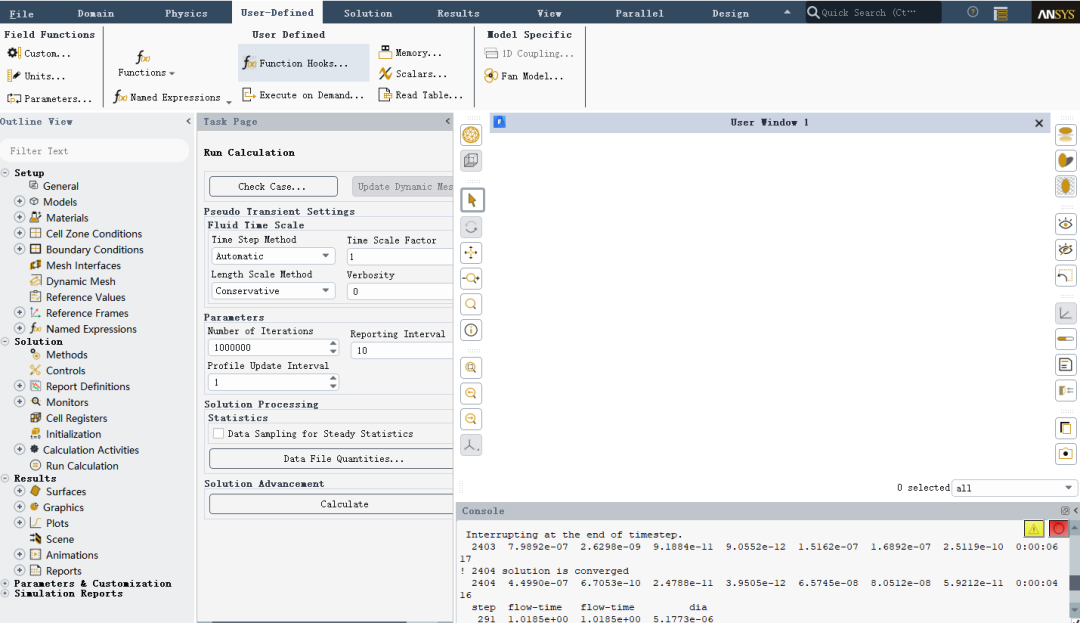

点击Default后会变为最常见的界面
