Fluent实用小知识分享(续篇)

1.对称几何模型fluent计算网格数量及物理量问题

1)对称模型主要有symmetry、Axisymmetric 、Axisymmetric Swirl,参考十四、FLUENT中2D Space设置


2)网格数量:无论是哪种对称,通过size显示的网格数量都是模型划分时的网格数量。


3)物理量流量:对于Axisymmetric 、Axisymmetric Swirl,即对称轴为axis的模型,Flux显示的流量为真正的流量,即经过旋转对称换算之后的流量;

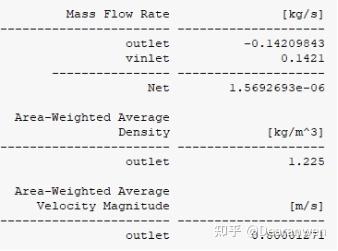

半径为0.075m,通过密度、速度计算质量流量Q,与Flux显示的流量相同



但是对symmetry模型,Flux显示的不是真正的流量



需要将此流量乘以2才能得到真正的流量





模型宽度是0.145m,但由于对称因此模型宽0.29m,深度1m,通过密度、速度计算质量流量Q,是Flux显示的流量的2倍。





2.Fluent Scale Mesh设置



1) 上图左边Domain Extents表示的是模型在各维度上的尺寸,下面的View Length Unit in表示模型尺寸以什么单位显示,这个选项只是显示的不同,并不会改变模型大小。


比如,模型X方向2m,Y方向1m,View Length Unit in选择cm,则Domain Extents显示的是X方向200cm,Y方向100cm。只是单位改变了,但是模型尺寸并没有变。



2) 下面仔细说明一下Convert Units和Specify Scaling Factors的不同,两种方法都可以真实的改变模型尺寸,但是方法有所不同。


3) Convert Units:是转换单位,也就是同时改变X轴和Y轴的单位,改变了模型的大小。

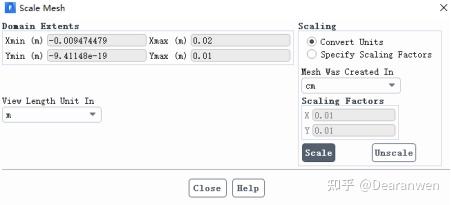

比如模型X方向2m,Y方向1m,选中Conbert Units,在Mesh Was Created IN下选择cm,则Domain Extents显示的是X方向0.02m,Y方向0.01m。


这里把本来的单位m改为了cm,但是因为View Length Unit in仍然是以m为单位显示,因此显示X方向0.02m,Y方向0.01m。



这种方法可以同时对X和Y轴进行缩小固定倍数,但是却无法放大,也就是在 上述操作模型尺寸缩小100倍后,无法使用上述方法使模型放大100倍。因此相 对来说,第二种方法更好一些。

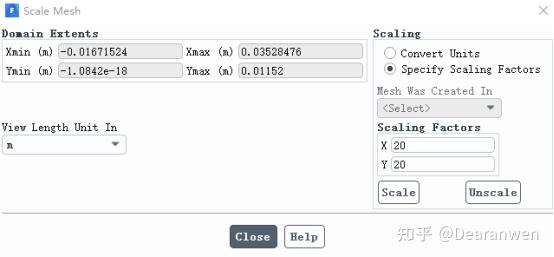

Specify Scaling Factors:指定缩放因子,当选中此项时,可在Scaling Factors栏下输入缩放因子。


比如X栏输入2,Y栏输入0.5,则表示模型X方向放大2倍,Y方向变为原来0.5倍。可实现第一种方法的所有功能。



3.ANSYS DesignModeler生成2D模型

打开ANSYS DesignModeler,找到一个面,直接在上面画就可以,只不过画出来的是草图(Sketches),不是Fluent需要的2D模型。


转换草图为平面:菜单中选Concept,单击菜单项Suerfaces from Sketches,选择封闭的草图后Apply即可转换完毕。





4. Ansys Mesh重置页面布局

Ansys Mesh打开时若不出现模型树,如下图。






需点击右上方的Layout-Reset Layout,则模型树会重新出现。
