Tecplot使用心得分享(续篇)

还是以Tecplot 360 EX 2022R1为例:


出一期有关Tecplot动画的内容。

以fluent导出的数据文件为例:

当我们fluent完成前处理,并进入计算阶段:


若想导出animation文件,需要进行一些设置

我们知道,动画就是由一帧一帧的图片快速切换生成的,所以生成的fluent动画就是由在计算过程中每一次迭代生成的云图共同组合而成。


以上设置就是在计算迭代过程中对所生成的云图进行保存的一个相关设置,图中就是每迭代十次保存一次数据文件。


接下来就是生成自己想要的云图,最终所生成的动画就是依托于此部分生成的云图在不同时间内的变化。同理,下面的矢量图和其他的也能用(我没用过|ू・ω・` )

继续。。。


   记录间隔越短大概视频就越长吧


下面就可以运行计算了。在计算时,对应的数据文件其实就已经保存到了文件夹中。此时可以在fluent中播放动画。

下面就可以开始使用Tecplot了。

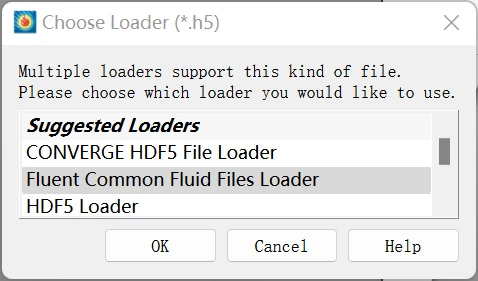

首先加载文件,图中文件位置默认。


加载完成后进入下一步

前面讲过tecplot的基本操作,这里不再赘述。

直接步入正题,这里可以对动画进行一些操作,


前面有小伙伴问如何改动画的速度(图中播放速度为12)

本期内容就是这些,有经验分享的大佬可以在评论区留言。
