Tecplot后处理软件常用操作指南

1. Fluent高版本.h5文件结果如何导入Tecplot中？

Fluent高版本.h5文件不能直接导入到Tecplot中，也就是Tecplot不能直接导入.h5文件。需要在Fluent中进行输出设置才可导入Tecplot进行处理。

a. File-Export-Solution Data

单击Write，可输出.plt文件

b. 打开Tecplot软件，File-Load Data后选择刚才生成的.plt文件，点击Open即可

2. Fluent数据导入Tecplot生成云图流程

a. 按照第一点的方式导入plt数据

b. 勾选云图，点击云图后面的Details

①：表示云图需要显示的值，一般来说应该是各种物理量。默认是z方向的坐标值，需要更改

②：可以设置7种不同的云图参数，供图像显示。

③：设置云图等值线的条数及数值，其中⑦为设置等值线的条数及数值、⑧为添加等值线、⑨为设置云图的图谱

④：设置等值线的型式，如虚线，点划线等

⑤：设置等值线是否显示数值，可以设置数值的大小等

⑥：设置图例的位置大小等

c. 点击Zone Style，设置计算域的样式

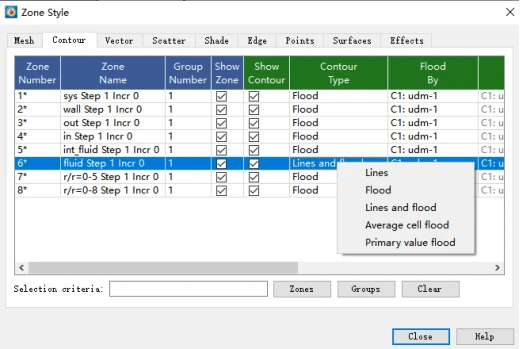

可以选择部分的计算域进行显示，或者选择创建的截面进行显示。想要显示出等值线和数值，需要将Contour Type设置为Lines and flood

3. 如何同时导入多个算例结果对比

打开Tecplot后，没有导入结果之前，点击Tools-Create Multiple Frames。

分别设置行和列及间距，然后点击Create即可将画布分区

点击每个区域，分别进行创建云图即可。
